本文向读者介绍一种集振荡、推动和功率输出于一体的厚膜电路模块MR9830，它的外围电路只有几个元件！用它制作各种实用电路不用调整一装就成，且工作可靠，价格低廉，在批量生产中能大幅降低生产成本。
一、内部电路结构

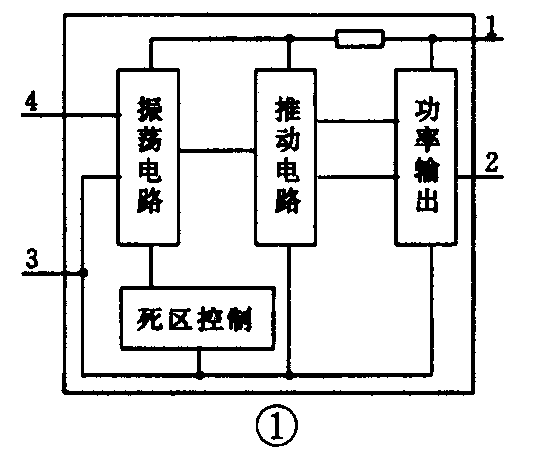

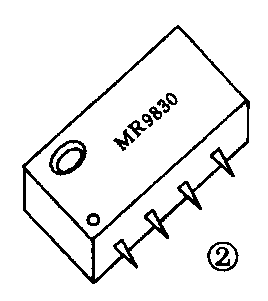

MR9830内部由振荡电路、占空比和死区控制电路、推动电路和半桥功率输出电路等部分组成。图1是它的内部结构方框图。图2是它的外形图。
MR9830内部之振荡器是类似555时基电路的自激振荡器，振荡频率由外部电容来决定。通过外部电容的选择，可以在1kHz～100kHz范围内设定。频率和外部电容的关系：f＝71×10\(^{－6}\)／Cf
死区控制电路是这一模块的重要部分，它在两只输出功率开关管一断一通的转换时刻，设置了一个全部不导通的时间间隙，即“死区”。从而根除了两只功率开关管出现同时导通而损坏的可能。
功率输出是由两只功率开关管MOSFET组成，构成半桥功率输出级，具有600V的耐压和2.5A的电流容量，因此可以用220V交流电压直接整流供电，给使用带来方便。
二、性能参数
1．电源电压：200～350V直流
2．振荡频率：1kHz～100kHz
3．输出功率：≤30W
4．死区时间：1～2μs
5．引出脚的功能说明：
(1）脚：电源“＋”端（V\(_{CC}\)）
（2）脚：功率输出端（OUT）
(3）脚：地端（V\(_{SS}\)）
（4）脚：振荡电路引入端（C\(_{f}\)）
6．频率设定：f＝（71×10\(^{－6}\)）／C\(_{f}\)
三、应用电路
1．荧光灯、节能灯电子镇流器

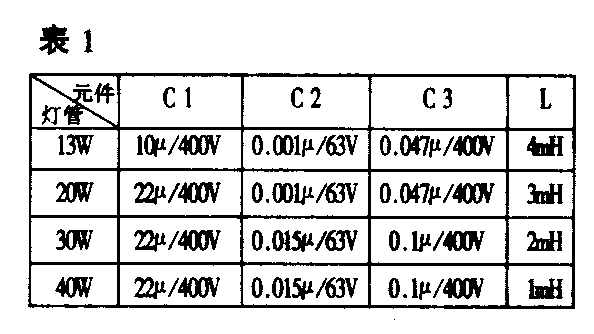

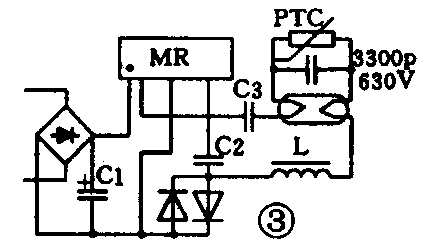

用MR9830设计的电子镇流器，可以十分方便地驱动40W以内的各种日光灯和节能灯。其电路如图3所示。图中的C1、C2、C3、L要根据所推动灯管功率决定。读者可按照表1所示来选择。用MR9830组装荧光灯电子镇流器，简单小巧，效率高，故障率极低。值得推广应用。
2．高浓度臭氧发生器
用MR9830设计制作高浓度臭氧发生器，电路极为简单，而性能良好，工作可靠且体积小，成本低，组装效率高，很适合厂家规模生产。

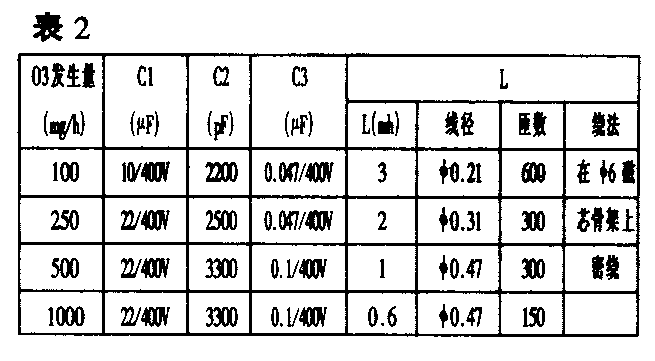

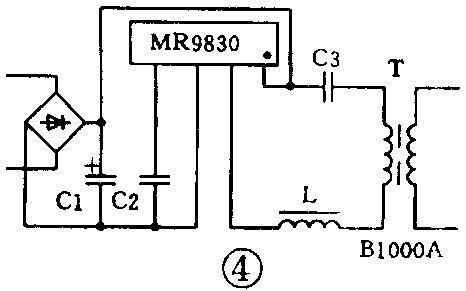

图4是它的电原理图。其振荡频率为25kHz～35kHz，可以推动臭氧发生量为100mg／h～1000mg／h的陶瓷发生器件正常工作。其输出功率的大小，可由C3和L调节，其数据见表2。
高压脉冲变压器采用通用型B-1000A（100mg/h～1000mg/h）。只要元件及焊接无误，不用调试，即可满意工作。
3．超声波发生器

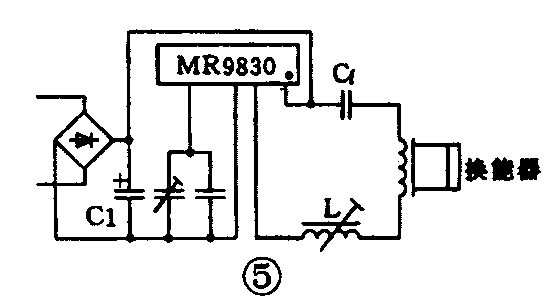

在许多仪器及设备中，均用到超声波发生器。用MR9830制作超声波发生器，简单可靠，工作频率和输出功率均可调，工作稳定，成本低廉。图5是它的电原理图。
由图可见，该电路极为简单，L和C\(_{f}\)可以分别调整输出功率和工作频率，换能器可根据要求选择。
MR9830用途广泛，读者可自行开发，本文仅起抛砖引玉之用。有关供货消息，请参见本期有关广告。（牛毓琦）
