例1．故障现象：插入带盒拍摄，几分钟后倒回原处重放，电子寻像器内黑白图像正常。取出带盒拿到正常的录像机上重放，监视器上有正常的伴音信号，但图像无彩色。

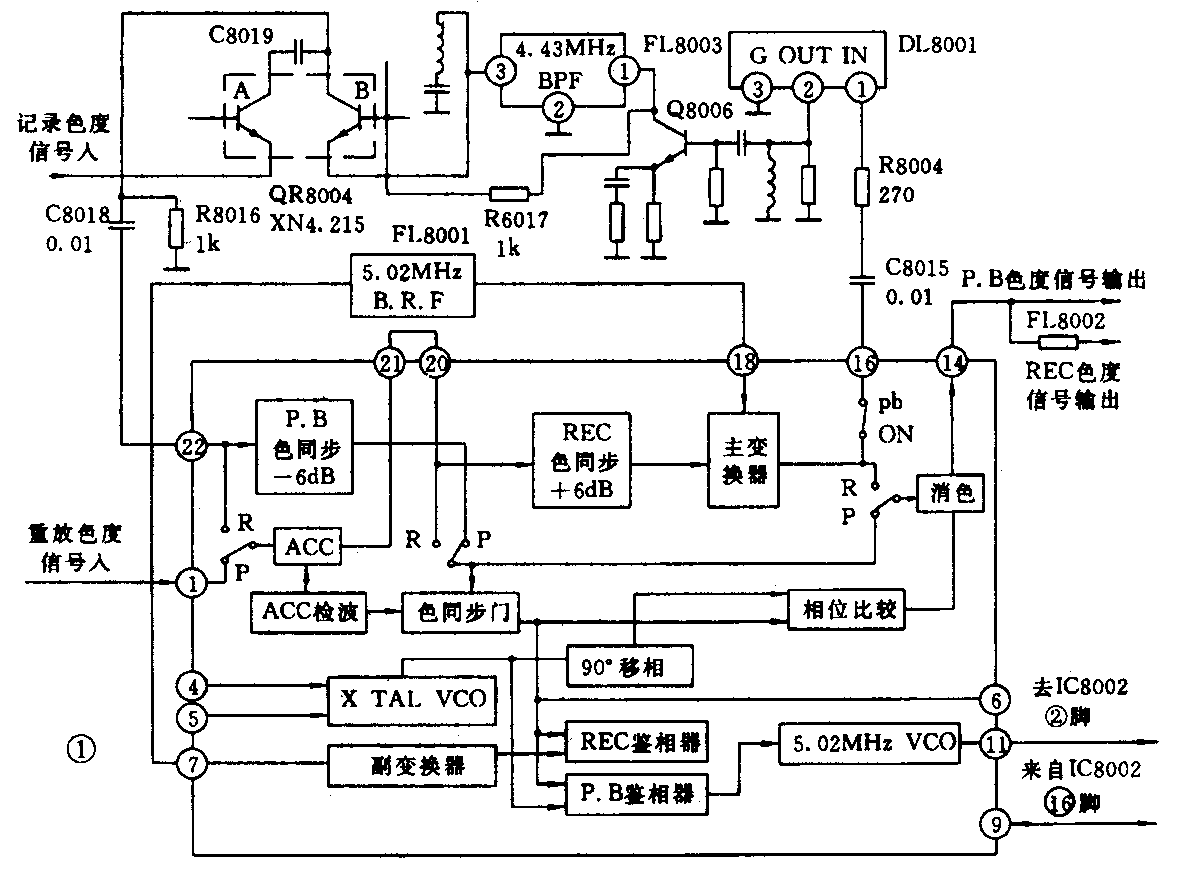

分析与检修：拍摄后将磁带倒回原处重放，监视器上有正常的伴音信号和黑白图像，说明该机亮度信号处理电路和伺服控制电路工作基本正常。为了迅速确定故障存在的部位，将交流适配器上的多芯插头与摄像机连接好，然后将视频／音频信号接到监视器输入插座，打开电源开关，将摄像机镜头对准景物，监视器上彩色图像显示正常，说明摄像头视频信号输出正常，故障在录／放色度信号处理电路中。取一彩色节目内容完好的录像带插入摄像机内重放，监视器屏幕上显示的图像仍无彩色，用麂皮包头棒擦洗视频磁头后重放故障仍然存在，说明该机记录和重放状态图像均无彩色，故障在录／放色度信号处理公共电路中，该电路如图1所示。用示波器观察色度信号处理集成块IC8001①脚（重放降频色度信号输入）正常。将示波器探头移到脚观察重放色度信号正常，说明主、副变换器工作也正常。观察IC8001发现色度输出信号丢失。用万用表检查IC8001对地电压，电压为0V，正常值应为2.6V，说明IC8001内部消色电路已关闭。切断电源开关，用500型万用表检查IC8001各脚在路对地电阻，没有发现明显问题，故障可能在IC8001脚至电路之间。重新接通电源开关，按下重放键，用示波器观察IC8001无重放色度信号输入，将示波器探头移到录／放色度信号放大晶体管QR8004/XN4512B管集电极观察色度信号正常。用一只0.01μF电容直接将QR8004B管集电极输出的重放色度信号接入IC8001，监示器上立即出现彩色图像，拆下该电容图像彩色便消失。检查在路耦合电容C8018／0.01μF正常，用万用表R×1Ω量程挡检查电容C8018（靠IC8001一端）至IC8001之间电阻值为∞，正常值应通路，说明这段印制板线条存在断裂开路故障，因此造成录／放色度信号中断，于是出现上述故障现象。排除方法：NV－M7摄像机色度信号处理电路安装在双面印制板上，电路体积小，线条既密又细，检修时很难从印制板上找出断线部位，遇到这种情况，可将电容C8018（靠集成块IC8001一端）与IC8001之间用胶质导线接通焊好，机器工作就能恢复正常。
例2．故障现象：接通电源开关，取下镜头盖，电子寻像器内E……F电力显示正常，将摄像头对准拍摄景物，寻像器内无图像。

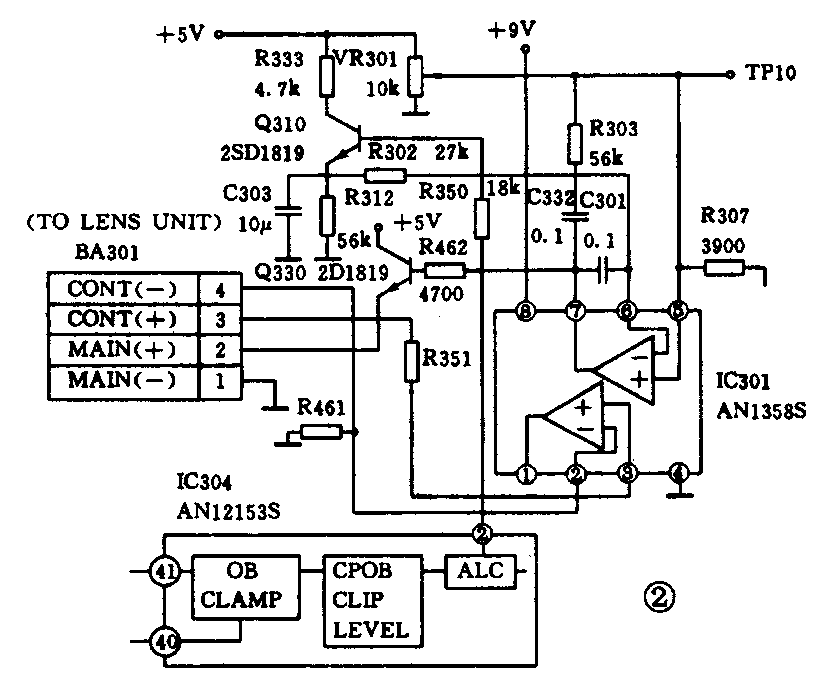

分析与检修：接通电源开关，电子寻像器内E……F电力显示正常，说明该机开关电源工作基本正常，插入带盒重放，寻像器内有正常的黑白图像，说明寻像器本身也是好的。弹出带盒注意观察，发现寻像器内聚焦区域框不停地闪亮，说明景物照度过低，用一只1000W新闻灯作光源，增大景物照度后寻像器内仍无图像，初步判断故障在摄像头或自动光圈控制电路中。拆开左右两边机壳，卸下摄像头中的方形屏幕罩，观察安装在摄像头中部的光圈组件和驱动电机接插件连接正常，但从光圈组件顶部开缝处看不到瓣状金属片，说明光圈已处于关闭状态。用手握住镊子拨动光圈组件底部光圈开启／关闭移动杆，光圈开启后寻像器内立即显示正常的黑白图像，松开手图像便消失，估计故障存在自动光圈控制电路中。该电路如图2所示（该电路固定安装在摄像头右侧VEP23063B双面印制板上）。用万用表检查接插件BA301各脚对地电压，发现②脚（光圈电机驱动电压）为0V，正常值应为1.2～4.8V。检查集成块IC301各脚对地电压，测得⑤、⑥脚均为1.1V，⑦脚为0V，正常值⑤脚电压为1.2V，⑥脚电压在1.2～1.25V之间变化，⑥脚电压为1.2V时⑦脚输出高电平7V，光圈开启最大。⑥脚为1.25V时⑦脚输出低电平1.8V，光圈关闭最小。用万用表监测IC301⑤脚（同相输入端门限电平）电压，调节光圈调整电位器VR301，⑤脚电压不变化，检查VR301滑动臂电压能在0～4.8V之间变化，因此故障存在VR301滑动臂至IC301⑤脚这条线路中。用放大镜观察发现电阻R306/82kΩ存在虚焊，重新焊好后机器工作恢复正常。（黄福森）
