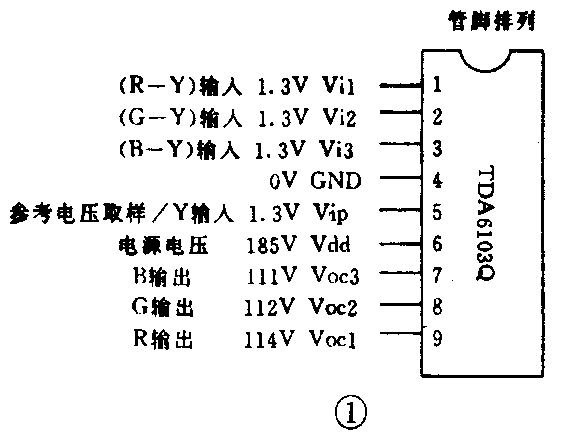

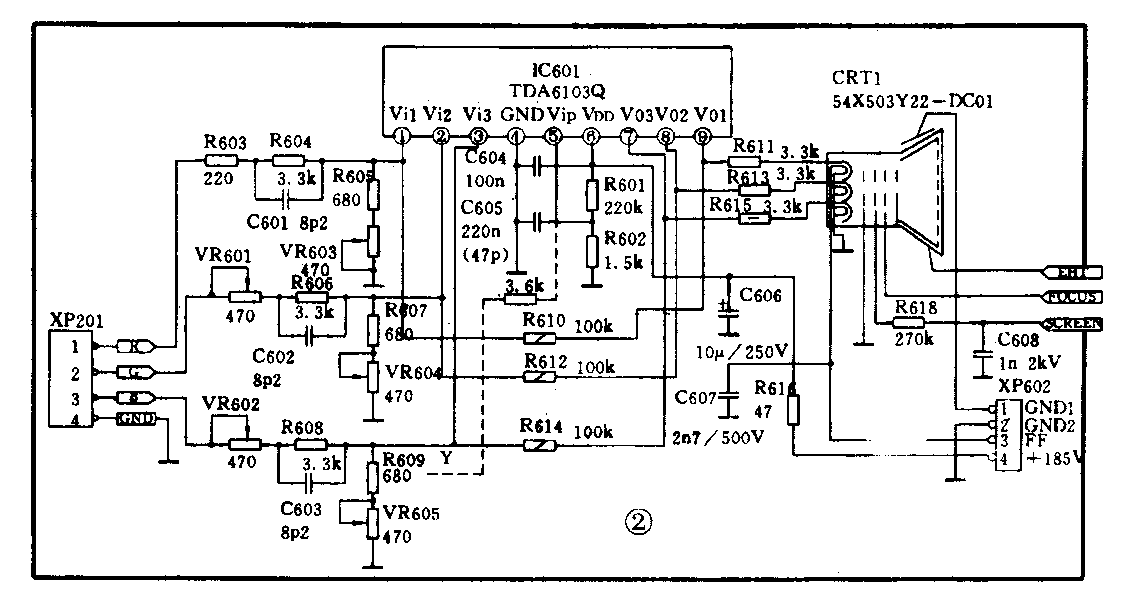

TDA6103Q是内部含有RGB三路信号的集成化单片视频末级放大器或称末级视放矩阵电路，这是一种新型CRT尾板视放，它采用了DOMOS新技术，可直接驱动显像管三个阴极，比传统的分立件视频放大器优越得多。该电路主要特点是具有高视频带宽（7.5MHz）、高增益和良好的过渡沿特性，使图像质量能得到较大改善，图像清晰度进一步提高，并且它有各种自我保护措施，如过热保护和显像管打火保护，所以可靠性高，一致性好。TDA6103Q采用SIL9MP封装，外围元器件少，在现代电视尤其是大屏幕彩电及I\(^{2}\)C彩电中应用越来越广泛。TDA6103Q的各脚功能及电压数如图1所示。应用电路如图2所示。当TDA6103Q用于RGB输出型的彩色解码器时，R、G、B信号分别送至①、②、③引脚，经内部处理从⑨、⑧、⑦脚输出，此视频信号直接驱动显像管阴极，使显像管产生图像。VR601、VR602为亮平衡调节电位器，VR603、VR604、VR605为暗平衡调节电位器。⑤脚外接分压电阻产生固定偏压，R610、R612、R614为反馈电阻。当用于色差输出型的彩色解码器时，R-Y、B-Y、G－Y信号分别从TDA6103Q的①、②③脚输入，而⑤脚输入亮度信号-Y，电路中应串接一只3.6kΩ的电阻，同时电容C605应改为47pF，R602改为750Ω，在内部完成矩阵变换，从⑦、⑧、⑨输出脚得到G、B、R视频信号，从而驱动显像管输出正常图像。在应用中应注意以下几点：a．采用通常的MOS器件保护措施：b．集成电路TDA6103Q需加一散热片；c．⑦、⑧、⑨脚至显像管阴极应串接一只1.5～3.3kΩ的优质高压电阻，并需要一个2kV的火花距离；d．电源电压应在180～210V之间，必须退耦，且TDA6103Q必须置于显像管的尾板上。（张玉香）
