ZiVA D6是美国C-CUBE公司的MPEG－2编解码系列产品——ZiVA中的一种解码器，是用于新一代DVD播放和多媒体PC的MPEG—2AV解码器，它是在继承MPEG－1解码器CL48X芯片的结构和功能的基础上发展而来的，保持了与现有VCD的兼容性和完全满足DVD格式标准的灵活性。ZiVAD6兼容 DVD、 VCD／1.0／1.1／ 2.0、CDI及CD-DA，其功能包括：MPEG-1／2视频解码，AC－3音频解码，MPEG和线性PCM音频解码，子图解码，OSD，高亮信息显示，自动AV同步等等。D6具有高质量的纠错、容错功能，支持CCIR601和CCIR656视频输出标准，支持AC－3卡拉OK模式，可解VCD2.0高清晰度静止画面（720×576），且具有OSD和图像间的平滑过渡功能及视频背景到任意颜色的淡入淡出，并提供多种视频标准间的转换（4：31：9，PAL1SC，251.97帧／秒等）。D6可从DVD／CD接口或8bit主CPU接口接收压缩数据，其音频可输出最多6声道信号，并提供S／PDIF（IEC－958）音频接口。

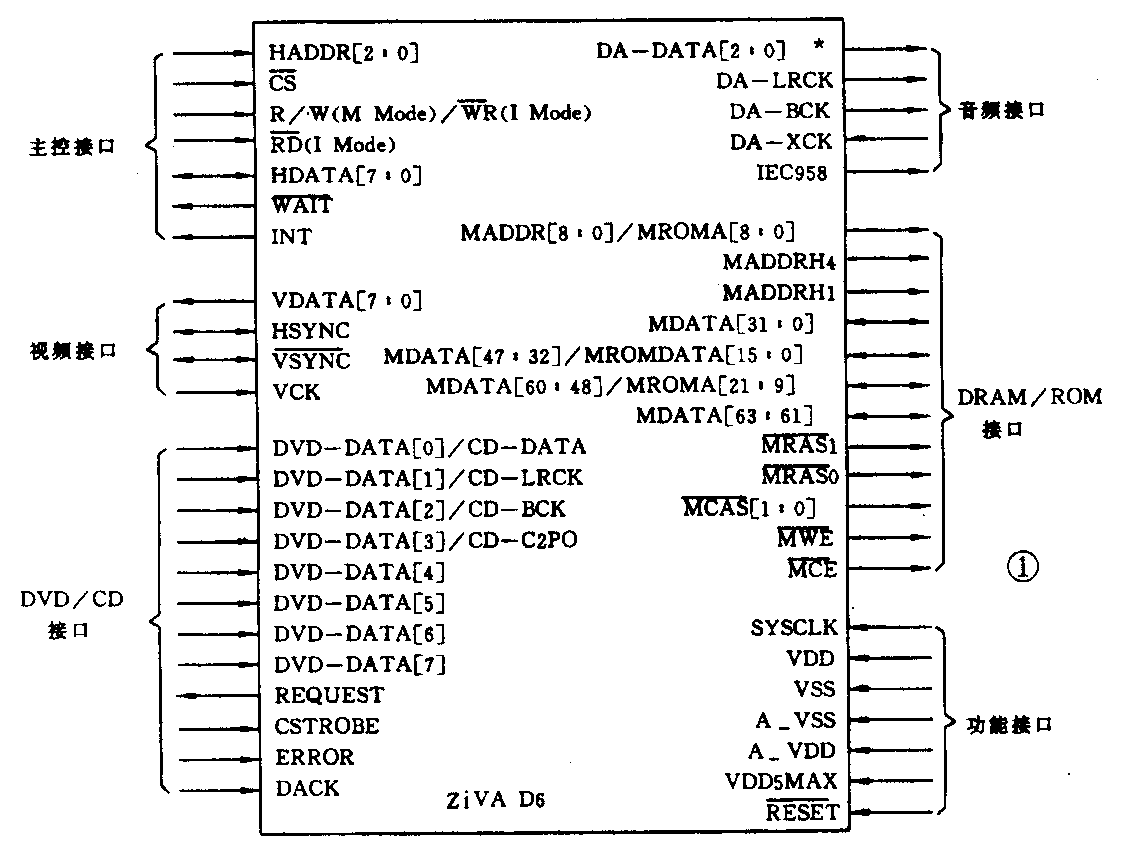

D6通过若干接口与外接的DSP、DRAM／ROM、音频DAC、视频码器等相连，接口排列顺序见图1。以下对主要接口的功能作简要介绍。
主控接口：双协议接口，用于D6与CPU间的通讯，可匹配多种型号的系控CPU。 CPU可以监控D6工作，提供压缩数据给D6，D6提供可编程中断信号及播放控制信息、数据顺序信息给CPU。
视频接口：解压数据从DRAM中取出，通过视频接口以8bit YCbCr 模式输出至视频编码器。D6支持CCIR601和CCIR656视频输出标准，支持HSYNC和VSYNC信号输入／输出，支持外部27MHz视频时钟输入。
音频接口：D6可对杜比AC-3解码，输出5.1 声道信号或下混成2声道立体声输出，还可通过IEC－958接口输出AC－3压缩数据。D6提供96kHz到48kHz的滤波转换，支持16／20／24bit的音频信号输出并可转换成16bit输出，还可在I\(^{2}\)C总线上输出两声道音频信号。
DVD／CD接口：接收从DSP来的并行DVD数据或串行CD数据，可与多种DSP匹配。
DRAW/ROM接口：直接连接4个256k×16bit的EDO DRAM（最大支持32Mbit，通常的A／V子图解码时只需16Mbit），微码存于ROM内，ROM的容量为64k×16（最大2Mbyte）。
ROM也可由另外的RAM替代，则工作时CPU动态地调入微码。

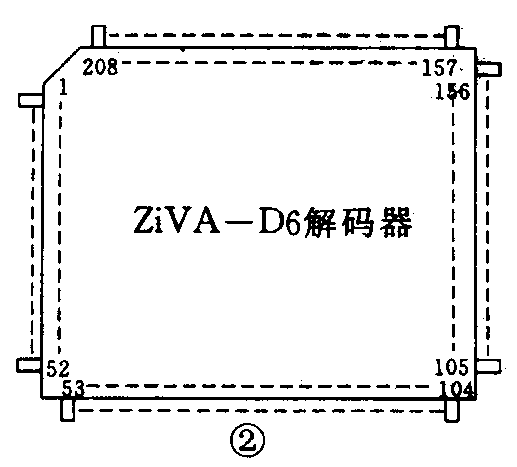

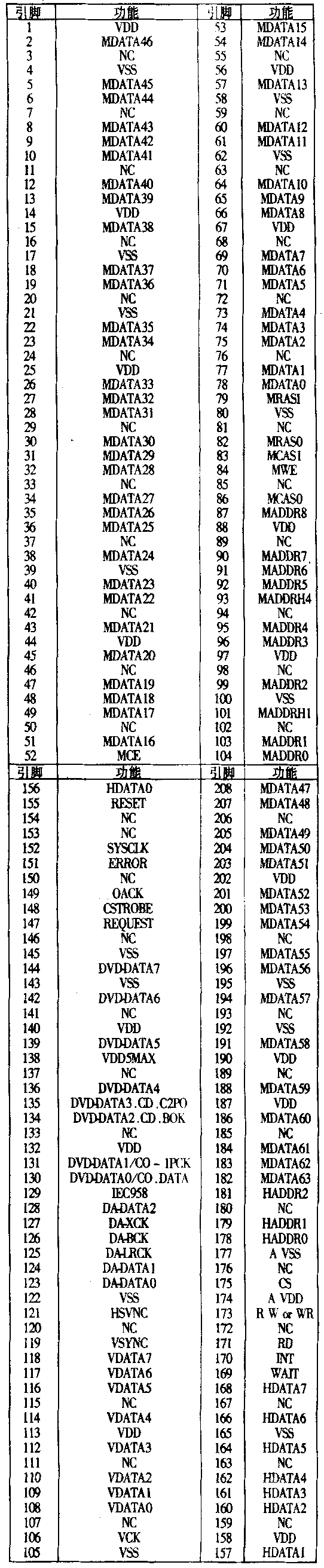

ZiVA D6采用208脚POFP封装，外形见图2，各引脚功能见附表，3.3V电源供电，可匹配TTL及5VCMOSI／O电平，外部时钟27MHz，内部主频81MHz。
应用D6设计系统时最好采用4层板，若采用双面板则D6必须加散热片，5V和3V电源应分开供电，IC供电端应加退耦电容，DRAM与D6应尽可能靠近，DSP到D6的连线也应尽可能短，以免串入噪声。另外，DRAM下不能走信号线。（吴一）
