在上一期我们介绍了与门、或门、非门电路的基本功能和简单应用，本期介绍与非门和或非门。

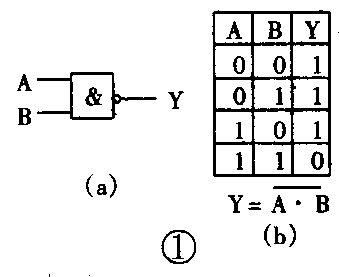

与非门是执行与非功能的逻辑部件。与非门电路实际上是在与门后面串接一个非门。图1a为二输入端与非门的逻辑图（与非门电路还有三输入端或四输入端等）。当输入端A、B都处于高电平时，输出瑞呈现低电平；只要有一个输入端处于低电平，输出端就会输出高电平。它的口诀为“有0就出1，全1才出0”。图1b是与非门的逻辑真值表。
或非门是执行或非功能的逻辑部件。或非门电路实际上是在或门后面串接一个非门。图2a为二输入端或非门的逻辑图（或非门电路还有三输入端或四输入端等），在A和B两个输入端都为低电平时，输出端才为高电平，只要有一个输入端是高电平，输出端就输出低电平。它的口诀为“有1就出0，全0才出1”。图2b是或非门的逻辑真值表。
下面介绍与非门和或非门的几个简单应用。
应用一：简易多路声光报警器
用CMOS集成电路CC4069和CC4011，可以制成简易报警电路，如果有小偷入室进行盗窃，碰开暗藏开关，就会发出报警信号。

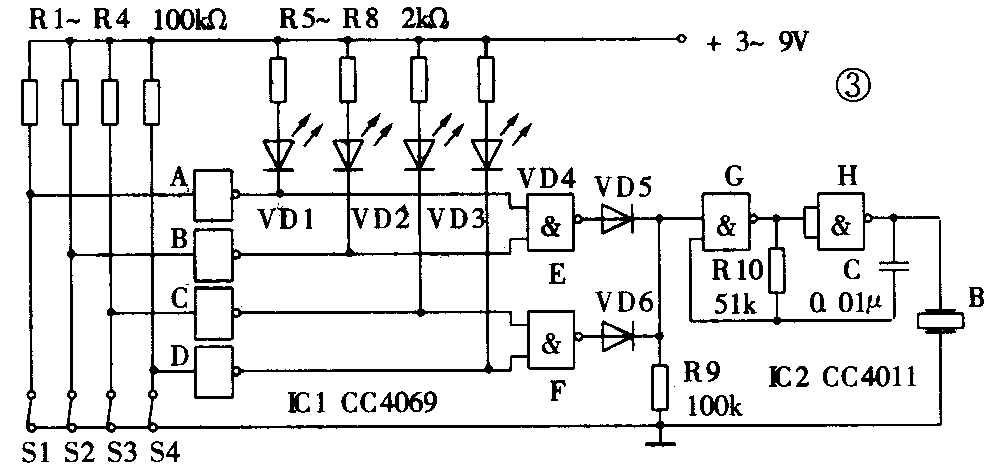

电路如图3所示，A～D是非门集成块，E～H是二输入端与非门集成块。平时，A～D的各个输入端均处于低电平状态，其输出端均为高电平，发光二极管VD1～VD4不亮。E、F为二个选择门，输出为低电平，G、H组成的音频振荡器停振。当断开S1～S4中任何一端时，对应的A～D中的其中一个非门输出低电平，VD1～VD4中对应的一个发光二极管点燃，同时，选择门输出为高电平，音频振荡器振荡，发出报警信号。

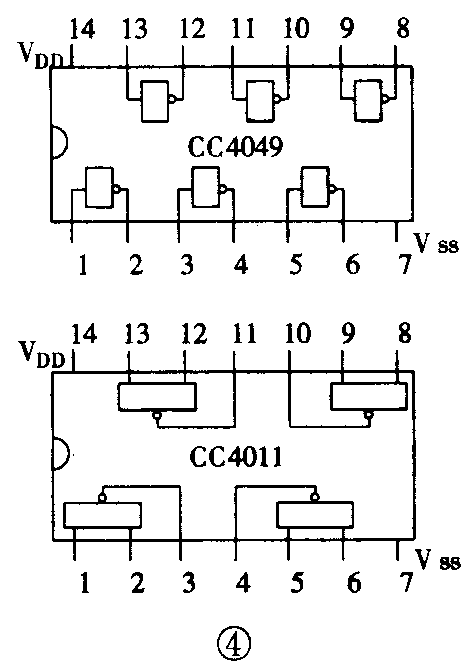

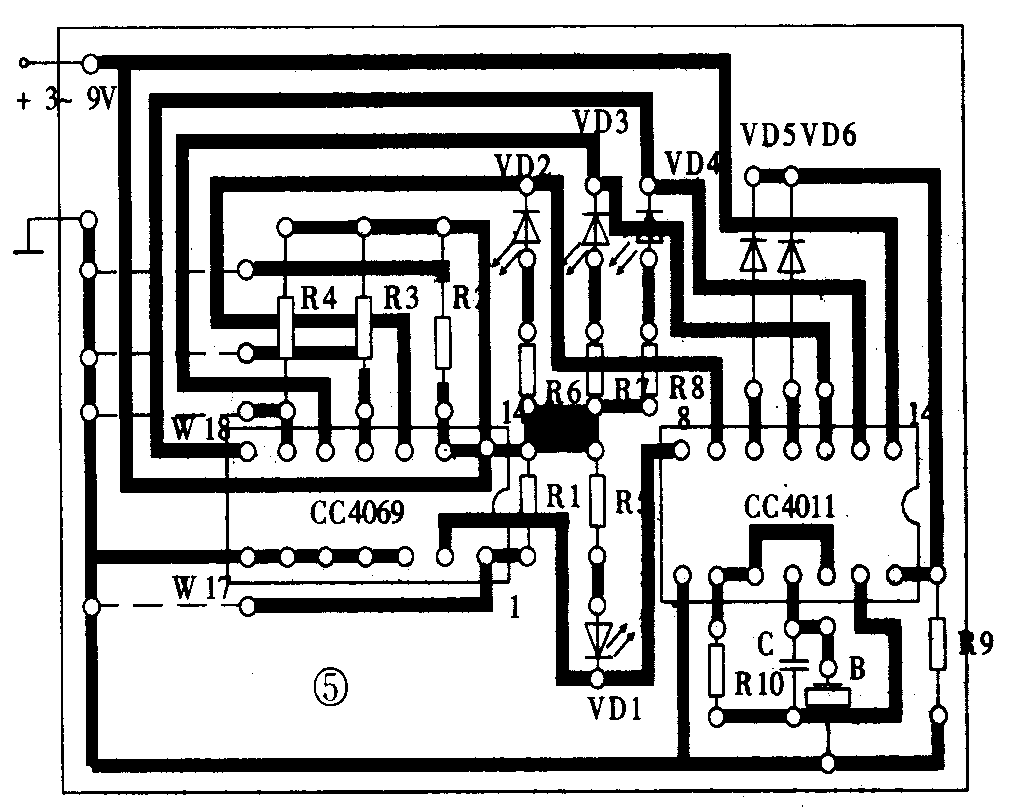

CMOS集成电路CC4011四2输入端与非门和六反相器CC4069的引脚排列见图4。整机安装在图5所示的印制电路板上。调试时先将S1～S4端用导线短接，这时，VD1～VD4应不发光，B不发声，当断开其中任何一根导线时，对应的发光二极管点亮，B发声。若S1～S4全部断开，VD1～VD4应全亮，B响，调试完毕。
应用二：简易家电保护器
随着家用电器的日益普及，家电保护器越来越受到人们的关注。用CMOS CC4001四2输入端或非门集成电路制作的简易家电保护器，在电源电压大于240V或小于170V时，能自动断开电源起到过压和欠压保护作用。

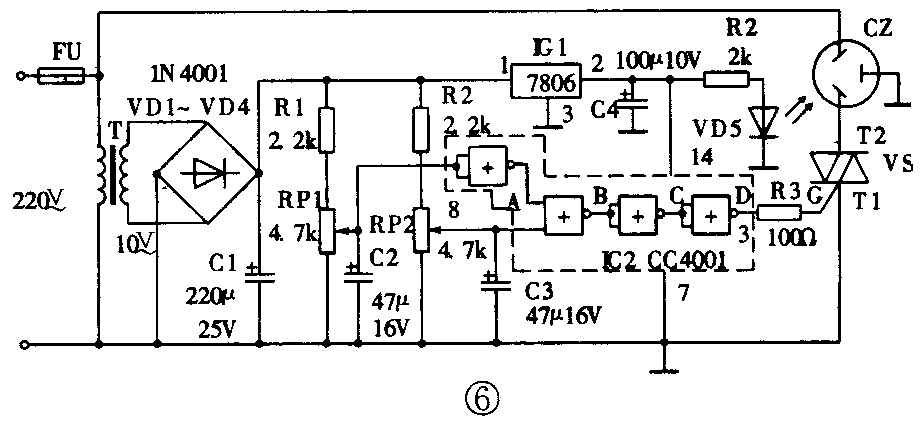

整机电路分为电源取样电路和控制电路两部分。如图6所示，输入220V交流电经变压器T变压成低压后，由二极管VD1～VD4进行桥式整流。R1、RP1组成欠压取样电路，当电压低于170V时，或非门A输入端为低电平，输出端为高电平，或非门B输出为低电平，输出端3脚也为低电平，晶闸管VS截止，如同开关断开。R2、RP2组成过压取样电路，当电压高于240V时，或非门B的8脚输入为高电平，输出即为低电平，输出端3脚也为低电平，晶闸管截止，相当于断开电源。只有在电源电压大于170V且小于240V时，或非门集成块的输出端3脚才为高电平，晶闸管导通，电源接通。
CMOS集成电路CC4001为四2输入端或非门集成块，引脚排列如图7所示。变压器T次级电压为10V，稳压器IC1采用三端集成稳压块7806，晶闸管VS选用1A～2A／400V的，其余元件无特殊要求。

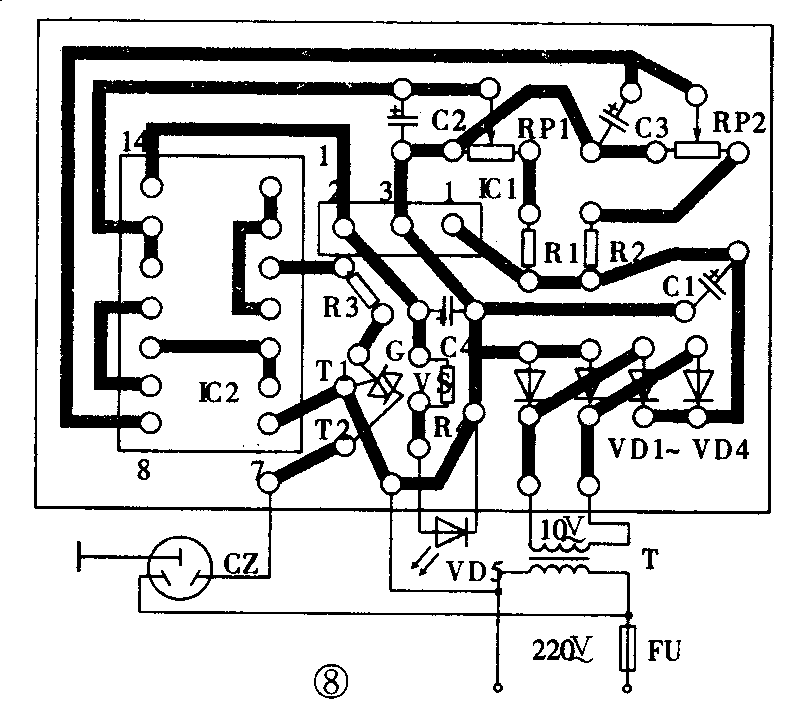

本机可按图8所示印制电路板制作。调试时，输入端采用调压器调压，在输出端C2处接只灯泡，观察欠压、过压时变化情况，将调压器旋转在170V的地方，调整RP1、使灯泡正好熄灭，当电压调在大于170V、小于240V时，灯泡应亮；当电压调在240V时，调整RP2使电灯泡正好熄灭，反复调节几次，只要小于170V电灯灭，大于170V小于240V电灯亮，大于240V电灯灭，就算调试完毕。
安装调试时应该特别注意安全，变压器初级端和电源插座CZ处都有交流电。调试完毕后应该在该处装上防护装置，以确保安全使用。(程国阳)
