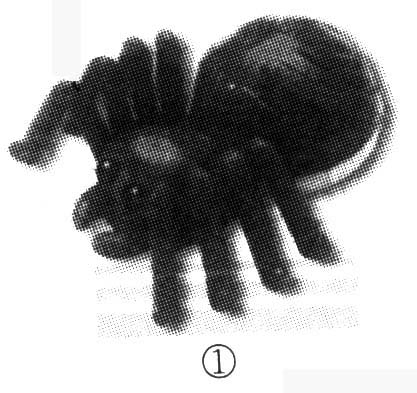

“会眨眼的蜘蛛”是一种适合于初学者自己动手制作的小型电子玩具。整个电路装置在一个塑料压制的异形蜘蛛外壳内，见图1。它的眼睛是两只交替闪光的发光二极管，造型新颖别致，会给青少年朋友增添情趣。
电路的工作原理

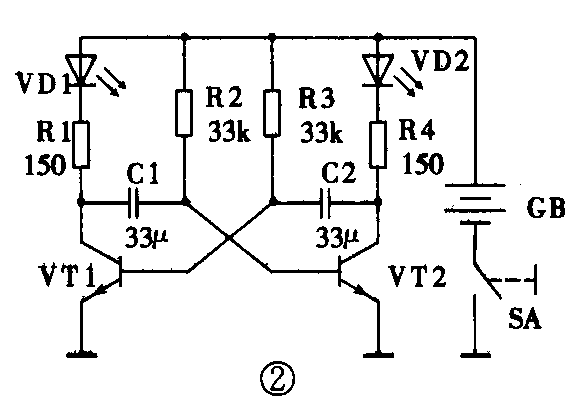

“会眨眼的蜘蛛”实际上是一个典型的自激多谐振荡电路，如图2所示。由图可见，晶体管VT1、VT2是两个完全对称的单管放大电路，它们之间采用阻容耦合，VT1的集电极输出端通过电容器C1接在VT2基极输入端，而VT2的集电极输出端又通过电容器C2接在VT1的基极输入端，构成了闭合环路。这个电路没有外来的输入信号，只要接通电源，就会产生自激振荡，在两管的集电极分别输出矩形波电压。
少年朋友们在阅读电路图2时，一定会认为，合上电源开关SA后，电源GB就会通过两管的基极电阻R3和R2分别向VT1、VT2注入基极电流，使两管同时导通，发光二极管VD1、VD2同时燃亮。假如真是这样，电路也就不会产生自激振荡了。那么，自激振荡是怎样产生的呢？下面就来分析发生在电路中的物理过程。
虽然VT1、VT2组成的两个单管放大电路元器件参数完全相同，但是对称是相对的，不对称是绝对的。在接通电源瞬间，两管确实都趋向于导通，但总会有一个管子导电稍强。比如，VT1管导电稍强些，则VT1的集电极电流Ic1增加得较快，使集电极电位Uc1下降得较快，Uc1的下降通过电容器C1耦合，使VT2的基极电位Ub2随之下降，集电极电位Uc2随之上升，通过电容器C2的耦合，使VT1的基极电位Ub1进一步上升，Ic1进一步增大……，这种一边倒的倾向称为“正反馈”，可用下面的流程表示：Ic1↑→Uc1↓→Ub2↓→Ic2↓→Uc2↑→Ub1↑→Ic1↑↑正反馈的连锁反应进行得极为迅速，几乎在瞬间，使VT1充分导通（饱和），VT2完全截止。

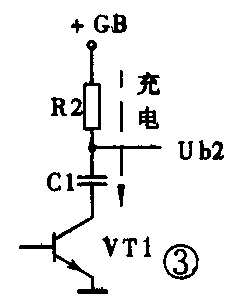

值得注意的是，电路不会稳定在VT1导通、VT2截止的状态。这是因为电路中的电容器C1、C2在电路状态转换时会随之进行充电和放电。VT1饱和导通时，相当于一个接通的开关，此时，电源GB通过电阻R2向电容器C1充电，充电回路见图3。随着充电过程的进行，Ub2逐渐升高，当Ub2上升到的0.6V时，VT2开始导通，电路中又出现了如下的连锁反应：Ub2↑→Ic2↑→Uc2↓→Ub1↓→Ic1↓→Uc1↑→Ub2↑↑几乎在瞬间，电路转换为VT1截止，VT2饱和导通。以后的过程周而复始，VT1、VT2交替导通，电路进行着周期性的振荡，发光二极管VD1、VD2轮流闪亮。
元器件选择与组装

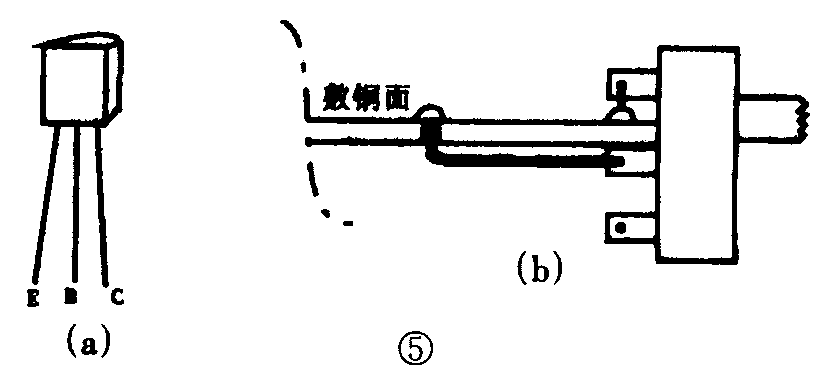

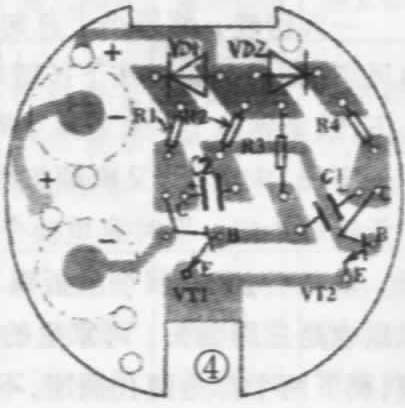

电路所用元器件的参数已标在图2上。河北省降国实业公司已经生产了外壳、印制电路板、拨叉开关、扣式电池夹，并经测试选配了所需的全部元器件，作为专用器材套件批量供应。印制电路板电路连接图如图4所示。晶体管管脚排列及开关安装示意图绘于图5中。
组装时，应将电池夹从敷铜的一面按入，将开关带孔的固定端齐根剪掉，按图5（b）焊好。发光二极管从敷铜面插入，保留引线22mm，向前弯成90°焊好，调整角度使其插入蜘蛛眼内。其它元件从无铜一面插入焊好。调整电池夹，保证扣式电池接触良好。然后将发光二极管弯向前，插入蜘蛛的前端小孔，将印制板二孔插入蜘蛛体内，开关在蜘蛛尾部，扣上后盖即可。
这个电路只要组装正确，不需进行调试，接通电源后即可正常工作。(贾文)
