编者按：为全面实施素质教育，一些地区相继开设了“九年义务教育活动课程”。开设活动课程是全面贯彻教育方针的需要，活动课的内容多种多样，电子制作是一项深受青少年喜爱的传统活动项目。这项活动注重实践，让学生手脑并用，综合运用所学的各科知识，在活动中发挥主动性和创造性。这有助于对学生能力和创造性思维的培养。由于这是一项新的课程，各地教师感到缺少必要的资料，为此，我们开设了“活动课菜谱”这个新栏目，供有关教师参考，欢迎大家提意见。
一、活动简介
这个有声验电器是一种检验220V交流电火线的小仪器。传统的试电笔内装有氖泡和电阻器，利用氖泡的发光来显示电器上是否有电。但是由于氖泡的发光很弱，白天在室外的一般光照下很难看清氖泡是否发光。为此可以做一下这个有声验电器，它是利用声音的提示来告诉我们线路是否带电。
二、活动目的
1．使学生了解三极管的放大作用。
2．使学生会使用三极管。
3．使学生会使用蜂鸣器。
4．启发学生设想蜂鸣器的应用
三、活动准备
1．实验套件：插接电路面包板，2.7MΩ（色环为红、紫、绿、金）、1kΩ（色环为棕、黑、红、金）、100kΩ（色环为棕、黑、黄、金）1／8W电阻器各一只，1000pF瓷介电容器一只，NPN型三极管两只（型号为3DG201或9014等），蜂鸣器一个，短导线3根，带绝缘皮的长导线一根。
2．工具仪表：万用表，尖嘴钳。
3．两节5号电池及电池夹。
四、活动过程
1．介绍有声验电器特点
2．检查和使用蜂鸣器
（1）按图1所示将蜂鸣器的正、负极接3V电源的正、负极，蜂鸣器应正常发声。
（2）将蜂鸣器串接一1kΩ电阻器后再接到3V电源上，如图2所示。听听蝉鸣器是否发声？（由于1kΩ电阻器的限流和降压作用，使蜂鸣器得不到应有的工作条件，所以蜂鸣器不响）
3．识别三极管的3个电极并学会使用三极管
（1）首先要会识别三极管的各个管脚，最常见的塑封管管脚向下有字的平面面向自己，管脚从左到右依次为发射极e、基极b、集电极c。
（2）使用三极管来带动蜂鸣器，如图3所示，注意三极管的3个电极不能接错。电阻器R先用1kΩ的阻值（虽然1kΩ电阻器有限流和降压作用，但是经过三极管的放大，仍然可以驱动蜂鸣器工作。）；然后再将电阻器换为100kΩ试一试。
4．制作有声验电器

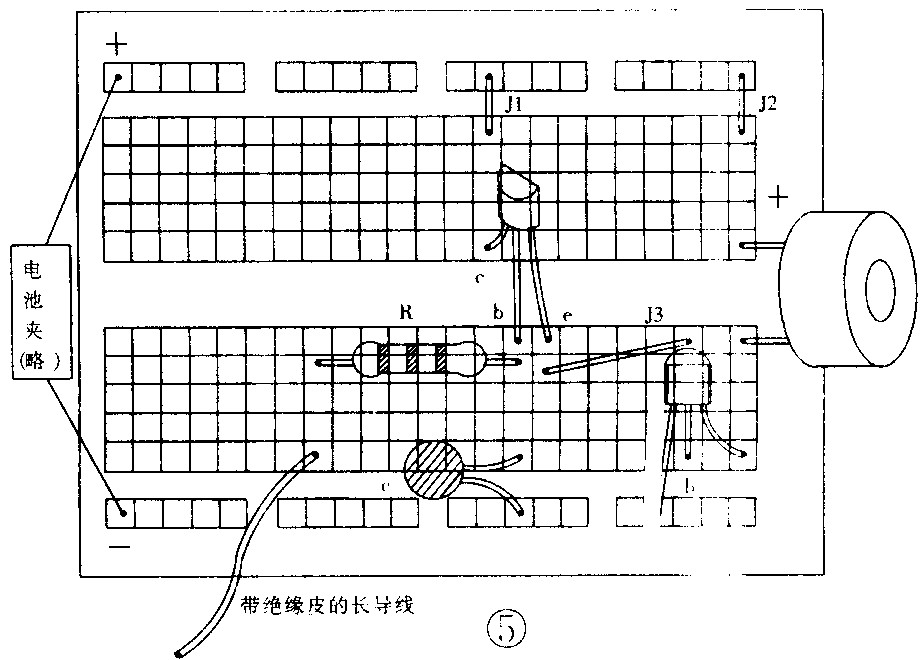

（1）按照图5所示，将3根短导线（图中J1、J2、J3）和一根长导线按图插到电路插接面包板上。
（2）把2.7MΩ电阻器R插到电路板上。
（3）把1000pF电容器C插到电路板上。
（4）把蝉鸣器插到电路板上，注意正极在上，负极在下。
（5）把两只三极管插到电路板上，注意三极管的方向。
（6）对照电原理图图6检查一下电路是否连接正确。接通电池的正负极连线，注意正极在上，负极在下。

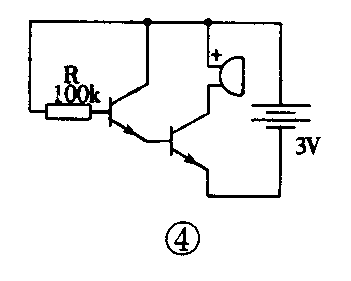

（7）用一只100kΩ电阻器接到电源正极与三极管VT1基极上试一试，蜂鸣器应该工作。如果正常，可把这只100kΩ电阻器去掉。
（8）把带绝缘皮的长导线一头插到电路板上，另一头触到交流电源插座中的火线上（要绝对注意安全），手摸电池的正极或负极，蜂鸣器应发出鸣叫。、

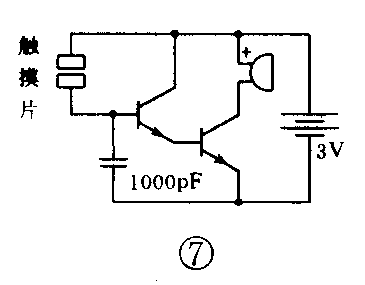

5．启发学生思考，利用这个电路还可以做什么？图7是一个触摸门铃的示意电路，利用人体的自身电阻来触发电路。
6．指导学生评价及活动小结
（1）检查学生通过活动是否会识别器材中三极管的3个电极。
（2）通过制作会认识电路图中的符号，能把电路元件和电路符号对应起来。
（3）会使用蜂鸣器。

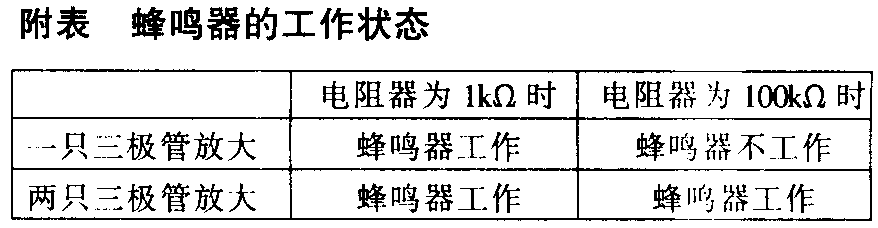

（4）能利用附表的结果分析说明三极管的放大作用。
五、活动指导
1．蜂鸣器：这里使用的蜂鸣器实质是一个内装集成电路的小扬声器。它的体积小，使用方便。使用时必须注意它的极性，它的正极接电源的正极。
2．三极管的知识：三极管是电子电路中应用最多的一种器件，它的种类很多。三极管可以组成各种放大电路。三极管的放大作用实质上是以小控大，以弱控强。从前边的实验中就可以看到，只要在三极管的基极中注入很小的电流，就可以控制三极管集电极较大的电流。

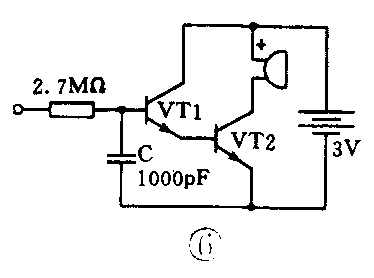

3．有声验电器的工作原理：图6是有声验电器的电原理图，电阻器R是一个限流保护电阻器，避免测试人员受到伤害。由于电阻器的阻值很大，三极管VT1的基极电流极小，一只三极管不能带动蜂鸣器，所以用了两只三极管。这样当电阻器的左端接触到220V交流电时，交流信号通过电阻器注入三极管基极，又经人体回到大地。两只三极管对信号进行了放大，带动蜂鸣器工作。电容器是为了消除各种干扰而设置的。蜂鸣器不工作时，电路不耗电。
六、注意事项
1．因为验电器检验的是220V交流电，所以必须十分注意安全。
2．验电器中的2.7MΩ电阻器的阻值不能过小，否则也不安全。
3．不可带电进行检查和操作。
七、有关知识
1．三极管的种类很多，从三极管的符号上来看，可以把它们分为两大类，即NPN型三极管和PNP型三极管。这两类三极管是不能从外观上区分它们的，使用万用表也可以区分这两类三极管。NPN型三极管和PNP型三极管是不能互相替换使用的。如果知道三极管的型号可以查阅手册了解它的性能。三极管的外形和管脚排列也是各种各样的，使用前一定要搞清楚。
2．蜂鸣器的种类也很多，这里使用的是一种小型连续声蜂鸣器，它的工作电压为3V，工作电流约为20mA。还有一种蜂鸣器的发声是断续的，声音好听，但价格稍贵。蜂鸣器的工作电压也有几种，如3V、6V、9V等。这些小型蜂鸣器的发声部分与耳机的原理相同，内部装有集成电路。使用时必须注意蜂鸣器引线的极性，不能接错。此外市场上也可看到由压电陶瓷片和三极管等构成的蜂鸣器，它们的体积稍大。电磁式蜂鸣器目前已经很少见到，在早期的洗衣机中有应用。
3．插接电路面包板是试验一些小电路经常用到的工具，是初学者学习电子技术的得力助手。使用它可以省去了焊接，并能反复使用。使用插接电路面包板要搞清它内部的连接方式，图5中使用的插接电路面包板是较小的一种，它的每5个插孔连在一起为一单元，插接电路面包板上共有4个部分，上部4个单元是连在一起的；下部4个单元也是连在一起的；中间的两大部分各有23个独立的单元，每个单元是纵向安置的。如果不清楚的话，可以用万用电表的欧姆挡来测量一下。

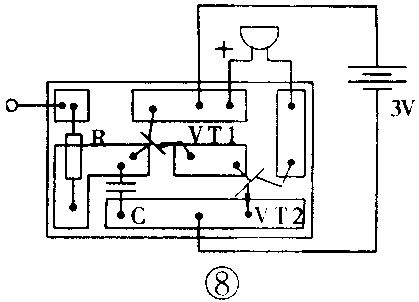

4．图8给出了有声验电器的电路板安装图，供实际制作时参考。（周海）
