一台韩国产“三星DVC－850”五碟VCD机，出现搜索缓慢和走碟30多分钟后停机的现象。换一新碟试机，勉强工作约40分钟也停了，在对光头表面清污除尘后，重新装碟启动，仍是工作一会就停机。根据多次的检查结果及现象分析，能装碟启动、播放、说明该机的控制、伺服、信号处理等部分基本上是正常的。就碟片而言，一般由于保管使用的原因和制碟材料内应力的变化，难以避免出现人为损伤及外圈部分变形，且碟片上多见的是靠里圈部分的擦伤，变形小于靠外圈的部分，所以在运行中，前半部分勉强可通过，后半部分就难以读到信息了，因而估计问题是光头老化。

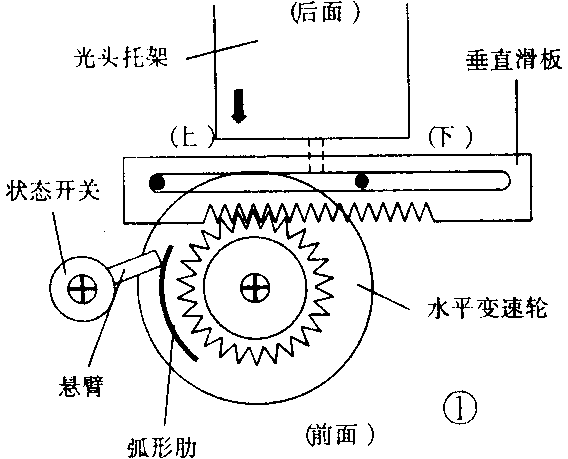

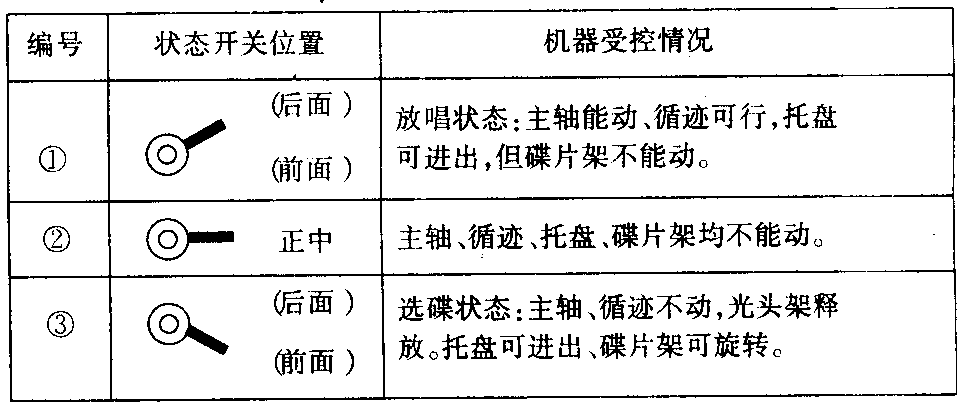

为了调整光头的发射功率（具体的方法有关的报刊介绍较多故此处从略），需拆下机内中间位置上的一块垂直安装并可左右移动的滑板（以下简称垂直滑板），该滑板的作用是在左右移动时，靠其上面一斜导向槽控制光头托架上下运动，在该滑板的上端有一直线传动齿条，与一水平安装的变速齿轮（以下简称水平变速轮）咬合，见图1。在拆卸垂直滑板过程中，由于咬合关系，水平变速轮不可避免地会往复转动；又由于水平变速轮上有一凸起的弧形肋，见图2，状态开关的悬臂就在该弧形肋上来回滑动。这样就导致状态开关的初始位置不易确定，通电后显示屏上显示“Err”（有错误）信息。这里所说的“状态开关”共有三种工作状态，分别控制着碟片托盘进出与选碟电机和主轴及循迹电机的电源，如果其初始位置不对，即使主控板和控制信号都能正常传送，电机也不能正常工作，状态开关的初始位置与机器的工作情况见附表。
当垂直滑板左右运动时，水平变速轮上的弧形肋就来回转并撞动状态开关的悬臂，使其与之联动，光头托架也作上下运动。当垂直滑板上直齿条的“9端对准图中的“↓”时，光头在工作位置，主轴电机可转动；当垂直滑板上直齿条的“0端对准图中的“↓”时，光头在非工作位置，主轴电机不能转动。可见水平变速轮是调整的主要对象和保证机器正常工作的关键。
在调整时，必须根据光头所在位置调整水平变速轮，以此保证系统能顺利进入下一步工作程序和状态开关的转换可靠。调整时，可参考下列步骤：
第一步：先将托盘放在换碟位置，抽出一半在机外；
第二步：将垂直滑板的直齿条“9端对准图中的“↓”，此时模拟的是机器工作在放唱过程中的换碟状态；
第三步：状态开关调在（附表的）①位，水平变速轮上弧形肋的“B”点对着状态开关悬臂的末端（即图1中所在的位置）；
第四步：将滑板下部的固定轴装入定位槽，把光头托架的导轴插入斜导向槽；
第五步：用手托着光头托架上下微动，将主轴的金属托盘与上面的磁铁夹盘调整好（即两盘的两平面要平行）；
第六步：将垂直滑板上的直齿条对准水平变速轮并咬合好。
通电试机的第一个工作过程就是收碟片托盘进机内，再依次进行“停止”、“出碟”或“播放”等项测试，如果不能正常工作，则需重复第三步至第六步的调整过程，直齿条与水平变速轮间的咬台位置调整。应逐个齿移动，否则就会“事倍功半”。(辛启华)
