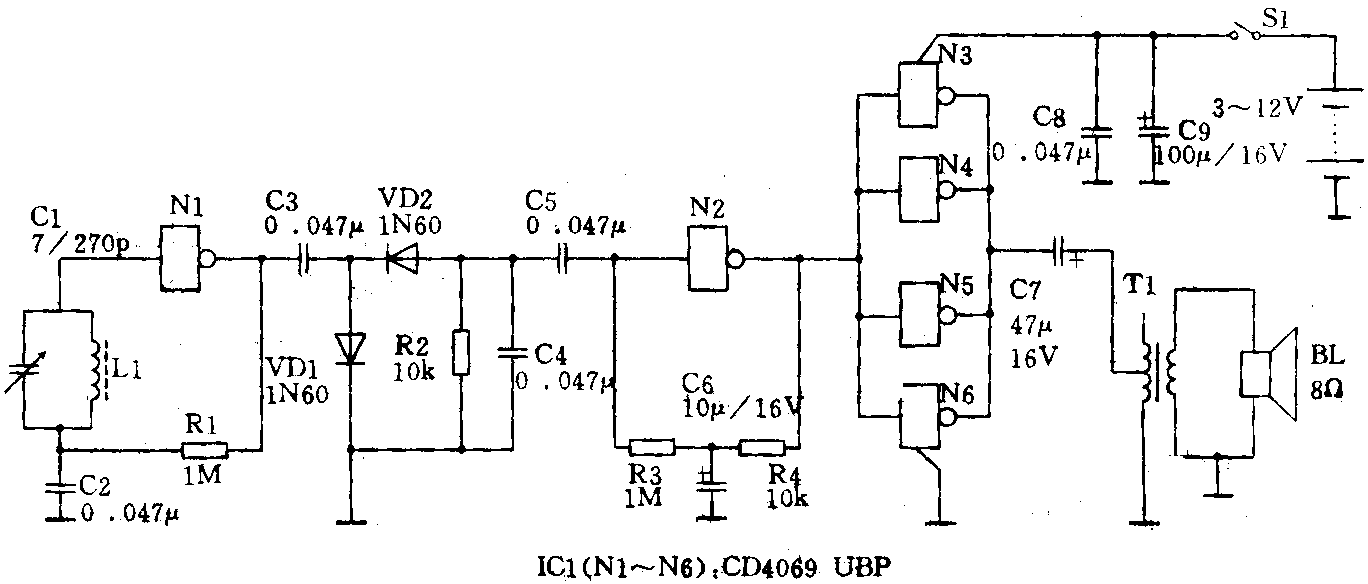

电路见图1。L1、C1为输入调谐回路，由它选出需要接收的电台信号，然后加至非门N1组成的高频线性放大器进行放大。非门N1的输入与输出之间接有反馈电阻R1，使N1偏置于线性放大状态。C2为高频退耗电容。放大后的信号经C3加至VD1、VD2、R2、C4组成的倍压检波电路后，检出的音频信号再通过C5加到由N2～N6组成的音频放大器。接于N2两端的电阻R3、R4形式直流负反馈，使N2的输出电压为电源电压的一半，因而N3～N6无需加反馈电阻，其输出电压也为电源电压的一半。C6为音频退耦电容，用以消除交流负反馈。音频放大器的输出方式为变压器式输出，可驱动8Ω的小型扬声器。C8、C9为电源滤波电容，防止产生高频或低频自激。
制作时，C1采用7／270p的小型密封双联可变电容器。电解电容以漏电小的为好。其它电容均采用小型瓷片电容。L1使用φ10×18mm的中波圆磁棒，L1用φ0.07×7多股纱包线绕80圈。VD1、VD2使用进口管IN6O，也可使用国产二极管2AP9。T1采用市售小型半导体收音机的输出变压器，初级只用一半。IC使用CD4069 UBP时，电源电压范围为3～12V；若使用74HCU04时，则电源电压范围为2～6V，可由两节电池供电。CD4069 UBP与74HCU04的引脚排列相同，可直接互换。S1使用小型钮子开关。
本机装配完毕后，仔细检查无误，一般无需调试即可获得良好接收效果。(周兴华)
