本文介绍的两用调光器，可对目前使用的各类灯具配套、改造使用。整个电路简单可靠，适合广大无线电爱好者制作。
工作原理

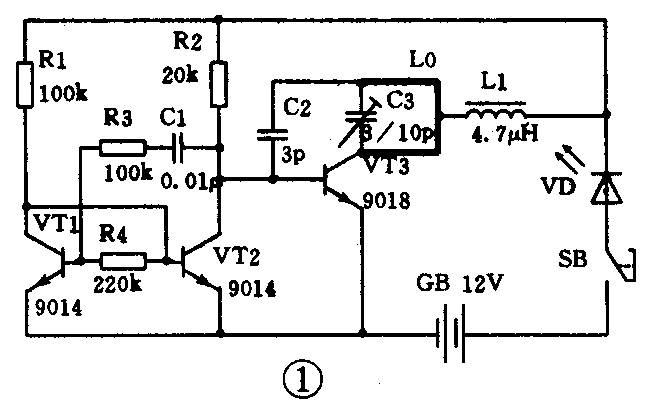

这套调光器由两部分组成：发射机和接收机。图1是发射机电路原理图。VT1、VT2等组成多谐振荡电路，成为发射机的调制电路，调制信号控制由VT3及外部元件组成的射频电路的工作。VT3、C3及L0等组成射频振荡电路，振荡频率约为300MHz。发射机有效作用距离为8～10m，可满足家庭需要。

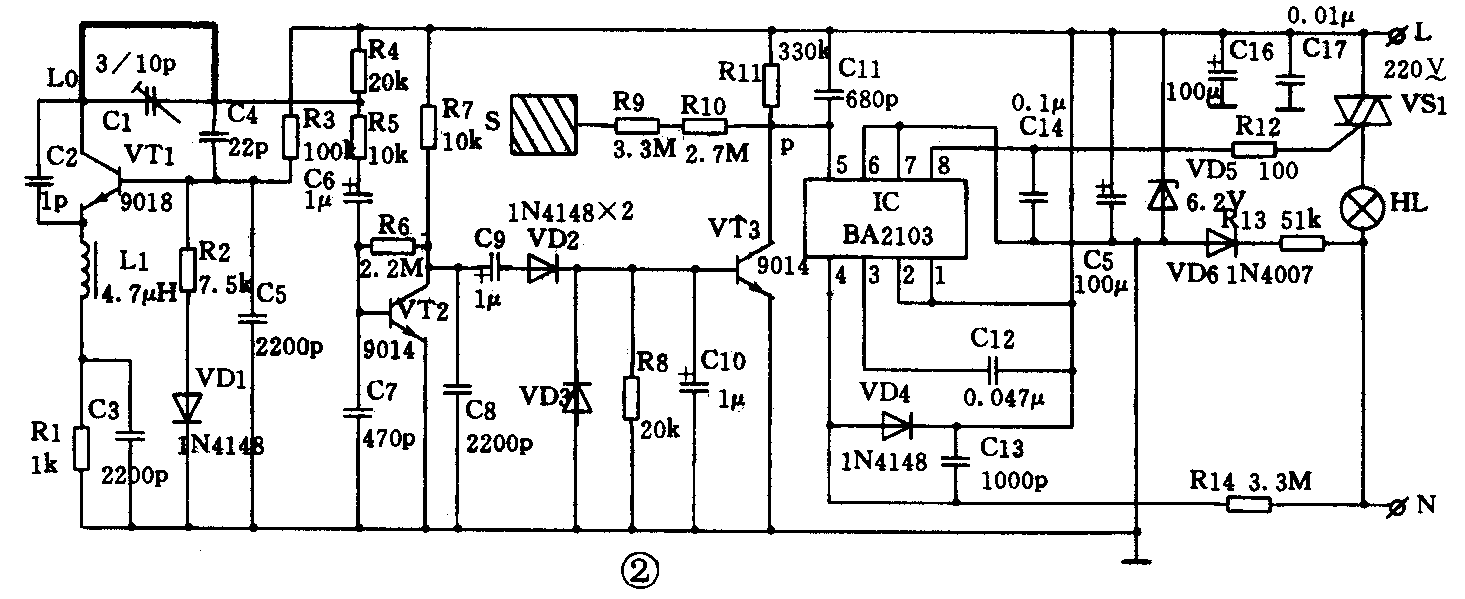

图2是接收机电路原理图，由VT1、C1及L0等组成高频信号接收电路，收到的信号经R5、C6送入VT2进行放大，放大后的信号经C9耦合至由VD2、VD3等组成的倍压电路进行整流，经C10滤波，控制VT3导通，在“P”点产生触发信号，控制IC（BA2103）工作，IC第8脚输出控制信号，此信号是一串锯齿形触发脉冲信号，控制VS1双向晶闸管导通，HL灯光由亮渐渐变暗，直至发射机停止发射为止。发射电路再发射一次信号，接收电路控制VS1停止工作。
本电路实行无级控制，如果发射机再工作时，电灯又将重新工作，其循环方式为：亮—暗1—暗2—暗3—灭。
如果你不想使用遥控器，可以直接使用触摸方式，触摸板为“S”，工作方式及循环方式同上。
元器件选用：BA2103为触发、计数电路，VS1选择耐压值大于400V、电流大于2A的。触摸板S选用黄铜皮，面积约10mm×10mm。照明灯泡HL功率应小于100W。
调试与使用
发射机调试：取一台示波器，把测试头分别夹到VT2的集电极与地之间，按压SB，使示波器显示振荡波形即可。再取一台调频收音机，靠近发射机电路旁边，这时应能听到发射机发出的振荡音响，说明电路已经起振。这时发射机工作频率约为300MHz。
接收机调试：接通电源，用手触摸S，IC第8脚输出一组触发脉冲，照明灯应亮，每触摸一次S，灯泡应改变一次亮度；如果有问题，应检查电路，直到问题解决，然后测试接收电路。
取一台示波器，测试夹头分别夹在C8电容两端，同时使发射机工作，这时示波器应能清楚地显示出发射机调制波形，如果波形不对，可调谐发射机或接收机中的微调电容，使两机的谐振频率相符，两机有效距离大于10m即可。(李建华)
