三星DV－500影碟机是韩国较早期的产品，在我国拥有量比较大，在东欧也有一定的市场。目前，该类机型已进入维修期，根据工作实践体会，整理其检修三例，供同行参考。
例 1 重放视盘，图像正常，伴音失真
检修：根据故障现象分析，可能是音频电路有问题，分析该机的模拟音频电路：通过带通滤波器XBP1和XBP2的信号分别进入集成电路XIC1（HA12127ANT）①脚（R－CH）和（56）脚（L-CH），在XIC1内部通过限压放大和鉴频，然后输出到集成电路ZIC1（11）脚和XIC1（16）脚。在集成电路内经BF输出的信号输入到ZIC1（12）脚和XIC1（45）脚，经IC内的AMP，输入到方式开关电路。
方式开关靠由DSP（数字信号处理）集成电路XIC1（39）脚得到的CTL信号工作。
通过方式开关的信号，经BF输出到XIC1（38）脚，此信号输入到ZIC1（20）脚和XIC1（38）脚，经集成电路内部的AMP、CX降噪电路以及BF，最终输出到（28）脚（RCH）和（29）脚（L－CH）。然后，输入到切换电路DIC11⑤脚。DIC2⑤脚，从集成电路DIC13②EFCB和集成电路DIC14⑧脚输出模拟音频信号。

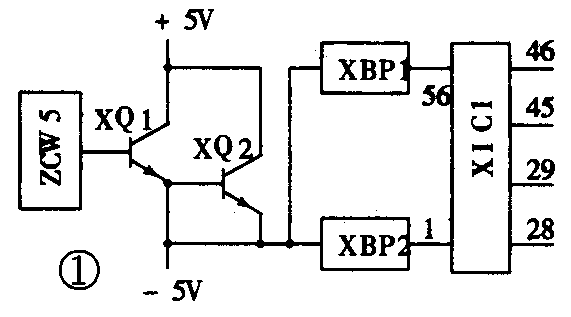

参看图1，测量晶体管XQ1和XQ2的各极电压，发现XQ2的集电极与发射极音频电压不正常，检查电源电路无异常，焊下XQ2检查，发现XQ2集电极与发射极间击穿。更换XQ2后，开机试放视盘，图像和伴音均正常。
例 2 重放CD、LD碟片时图像均不清楚，伴音基本正常。
检修：打开机盖，测量电源各组输出电压基本正常，但检查激光头组件时，发现±14V电压不正常。
接通电源，在待机状态，测量集成电路WIC7①脚、②脚电压都为1.8V，而正常电压为0V，测量WIC7的⑧脚和④脚电压也偏高。测量接插件JW371、JW372处无±14V电压，检查晶体管WQ13、WQ14、WQ15和WQ16，发现WQ14击穿，而WQ15开路。更换WQ14、WQ15，开机试放，影碟机工作正常。
例 3 重放CD碟片或LD碟片时，图像均有不稳定的条状干扰，但伴音基本良好。

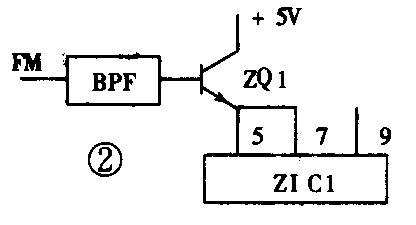

检修：由故障现象分析，可能视频电路工作不良。参看图2，视频信号在射频运放部分通过FM相位补偿电路接入到8Mz带通滤波器（BPF）。经8MHz带通滤波器的信号驱动FM信号，此信号经晶体管ZQ1放大后，输入到集成电路ZIC1的⑤脚和⑦脚。
输入到ZIC1⑤脚的信号，经集成电路内部的FM自动增益控制电路和FM限压电路，输入到FM解调电路。
FM解调信号从ZIC1⑨脚输出，此输出信号包含载波成分，经5.6MHz低通滤波器，去除载波成分。
测量晶体管ZQ1的静态工作电压不正常，焊下ZQ1检查，发现ZQ1集电极与发射极间击穿。更换ZQ1，故障排除。(竹夫)
