电视天线的业余制作

电视天线的业余制作可以说是形形色色、五花八门，如用易拉罐、自行车圈、日光灯管、金属管等材料制作的电视天线已经不胜枚举。但是，用标准材料电视天线的数据，采用非标准材料制作的电视天线却并不多。为此，本文介绍在业余条件下制作标准天线的两种方法。

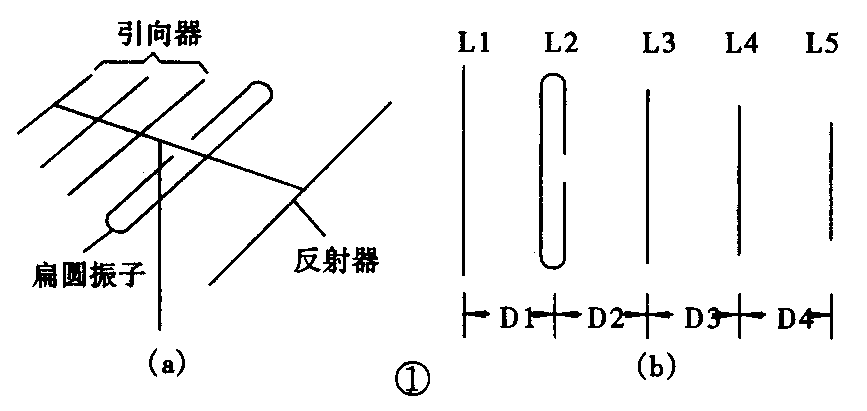

五单元定向天线是专业和业余无线电爱好者公认的标准天线。由于这种天线材料紫铜管耗费较多，又难于购到，使很多无线电爱好者望而却步（图1a为这种天线外形图）。

我们可以找来四根分别与引向器和反射器长度相等、直径相同的干木棒，在木棒上用直径为0.3～0.5mm的裸导线密绕，然后在裸线圈的外表面镀上一层薄薄的焊锡。最后进行防潮处理，在导线外表面喷涂或刷上一层磁漆或亮油，引向器和反射器就制作成了。

制作定向天线的根据是“集肤效应”理论。即：电磁波通到金属导体时，电磁波只在金属导体的外表面运行，不进入金属导体的内部。所以，在木棍上绕制的导线，镀上焊锡后就可代替壁厚为0.3～0.5mm的金属管。它的功效与紫铜管没有什么区别。

直径为0.3～0.5mm的导线，可以用细铁丝，也可以用去掉绝缘漆的漆包线。这样的漆包线可以从废旧的交流互感器、电源变压器等的线圈中拆除后取得。

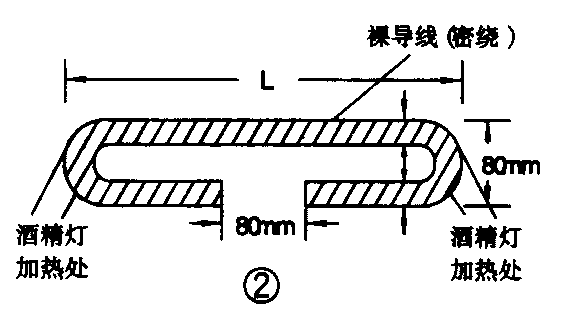

扁圆振子骨架可选用直径为10mm的竹杆材料。在长度L处的两端用酒精灯烤热，弯折成180°圆角。绕制时，如果考虑机械强度问题，可在裸线圈内垫上二根尺寸与扁圆振子长度相等，直径1mm的导线即可（见图2)。

五单元定向天线的三根引向器、一根反射器、及扁圆振子的材料一律采用钢丝材料代替直径为10mm的紫铜管。

钢丝可选用建筑工地捆绑支架用的直径为3mm的钢丝线。

由于钢丝的直径小于紫铜管的直径，可将两根钢线并联。在非联的钢丝线表面用直径为0.3～0.5mm铁丝缠紧焊牢。

钢丝本身较硬，可用锤子将其敲直，用来制作引向 器和反射器。在扁圆振子的弯折处，用酒精灯或煤气炉加温，然后弯成180°的圆直角即可。为了防锈，可以在天线的外表面刷上油漆。

天线的支架可选用木制支架。在引向器、反射器、扁圆振子的长度中心处，用30mm宽的铁皮（或铜皮）、木螺丝，固定在天线的横梁支架上。

1．天线的引向器必须面向电视台方向。

2．天线的位置一定要比楼顶最高建筑物稍低，注意防雷击。

3．连接振子的馈线接点一定要焊牢，并涂上一层沥清，注意防潮。

4．馈线的特性阻抗必须与300Ω扁圆振子相匹配。

5．不同的频道、天线的长度是不同的，具体数据可参考有关的手册。（苗连松）
