（周海）CD4069是一块常用的CMOS数字集成电路，它的内部有6个相同的反相器。利用它及少量元器件，做一个触摸式双音门铃也很有意思。通过这个制作，还可以学到一些电路知识。
一、电路原理
图1是触摸式双音门铃的电原理图。电路由触摸电路、单稳态电路、节奏振荡器和音频振荡器几部分组成。当没有人去接触触摸片时，单稳态电路的输入端是低电平，其输出端也是低电平。二极管VD2和VD3导通，节奏振荡器和音频振荡器均不工作。当有人去接触触摸开关时，电源经人体自身电阻使单稳态触发器的输入端变为高电平，单稳态电路翻转，输出为高电平。二极管VD2和VD3截止，节奏振荡器与音频振荡器工作，扬声器发声。随着单稳态电路的暂态过程结束，电路复原，两个振荡器停止工作，扬声器也停止发声。
二、元器件作用

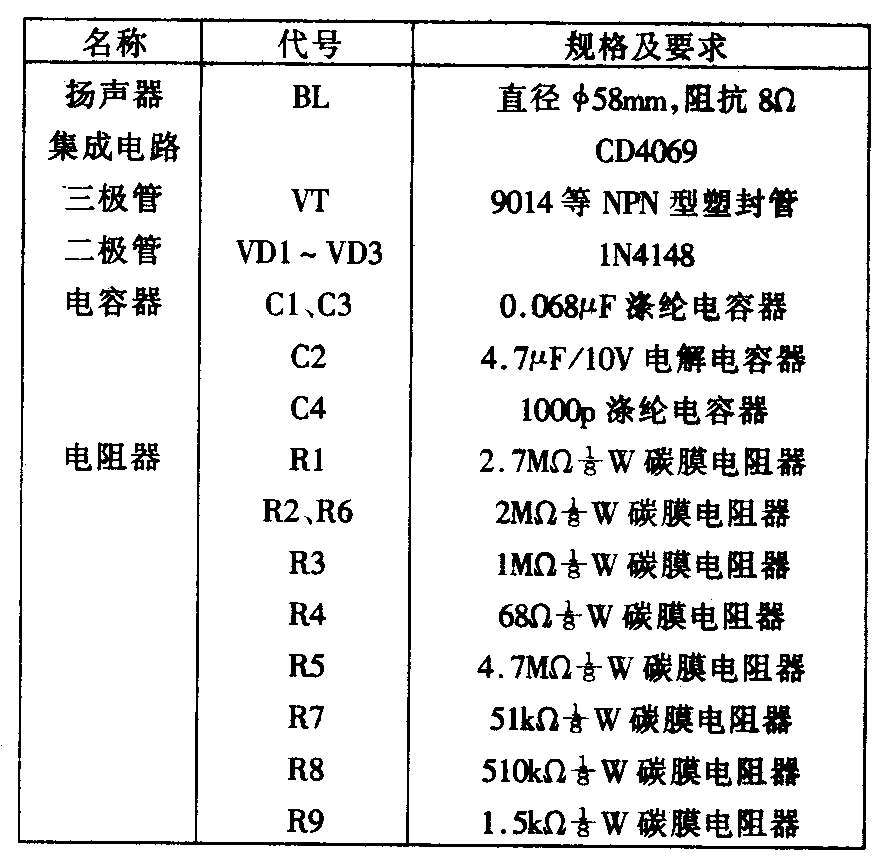

电容器的充放电在这个电路中起了重要作用。单稳态电路的时间常数由R3和C2决定，电容C2的容量越大，声音响的时间越长；音频振荡器的频率由R8和C4决定；节奏振荡器的频率由R5和C3决定。改变这4个元件的参数，可以得到各种不同的音调。
二极管VD2和VD3在电路中起隔离作用。当二极管反向截止（二极管的负极电位比正极电位高）时，相当于断路，它两端的电路互不影响。
三、制作要点

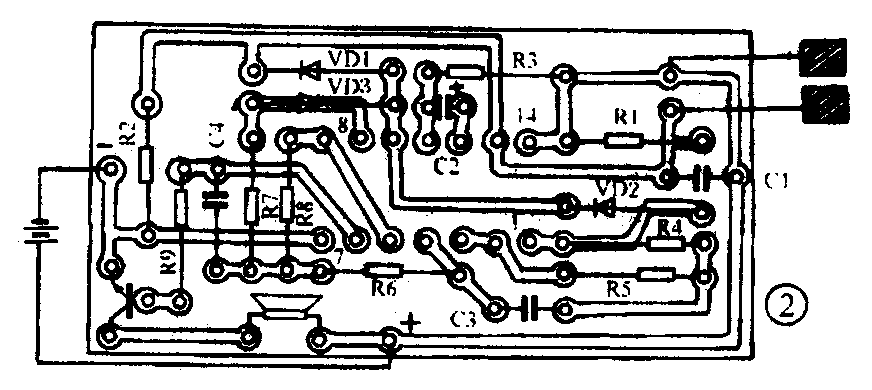

集成电路安装前首先认清它的管脚，不能装错。集成电路的管脚间距比较小，焊接时用锡要少，不能发生连爆现象。另外，CMOS集成电路的输入阻抗很高，焊接时不要使用焊油，因为焊油的绝缘性不好，最好使用松香作助焊剂。
