本开关解密游戏机是笔者专为学校第二课堂“动手做”设计的制作素材。电路由密码设置、解密开关、解密定时、成功锁定、灯光显示等部分组成。电路工作稳定可靠，题材设计新颖有趣，深受同学的喜爱。
为方便读者对电路工作原理的了解，笔者首先给上图1所示的3位设密、解密开关电路。图中Sa1、Sa2、Sa3为三只密码设置开关。Sb1、Sb2、Sb3为三位密码解密开关。电容C、VT1、VT2和继电器K1组成解密定时电路。S为定时启动按钮。K1－1是K1自身的触点。VD1为定时指示灯。VD2为解密成功显示灯。K2为解密成功锁定继电器。K2－1是其触点。
单刀双掷拨动开关有两种组合状态，我们规定：开关拨在上方用二进制数的“1”表示；开关拨在下方用“0”表示。用于设置密码的 Sa1、Sa2、Sa3三只开关的排列情况将如附表所给出的8种组合方式。这些组合给密码设置者提供了设密选择的基本元素。
假定密码设置者将Sa1、ha2、Sa3分别拨在下、上、上（011）的位置。密码设置确认后，由设置者按一下 S按钮，VD1发光，解密方即可进行解密。解密人通过拨动Sb1、Sb2、Sb3的位置寻找与密码设置相同的状态。如在规定的时间里，解密人将Sb1、Sh2、Sb3开关正好拨在下、上、上 （011）的状态，则跟Sa1、Sa2、Sa3设置的密码状态一一对应完全吻合，电源正极经密码设置开关和解密开关的接点使K2继电器得电，串联在K2回路中的VD2发光，表明在规定的时间内解密获得了成功。如在设定的时间内，解密人未能找到与设置的密码相同的状态，则K2和VD2无法获得工作电源也就不会启动工作了。这样，当解密定时时间到了，K1继电器将自动失电释放，K1－1触点断开，VD1熄灭，以示一次解密时间结束，继续解密无效。

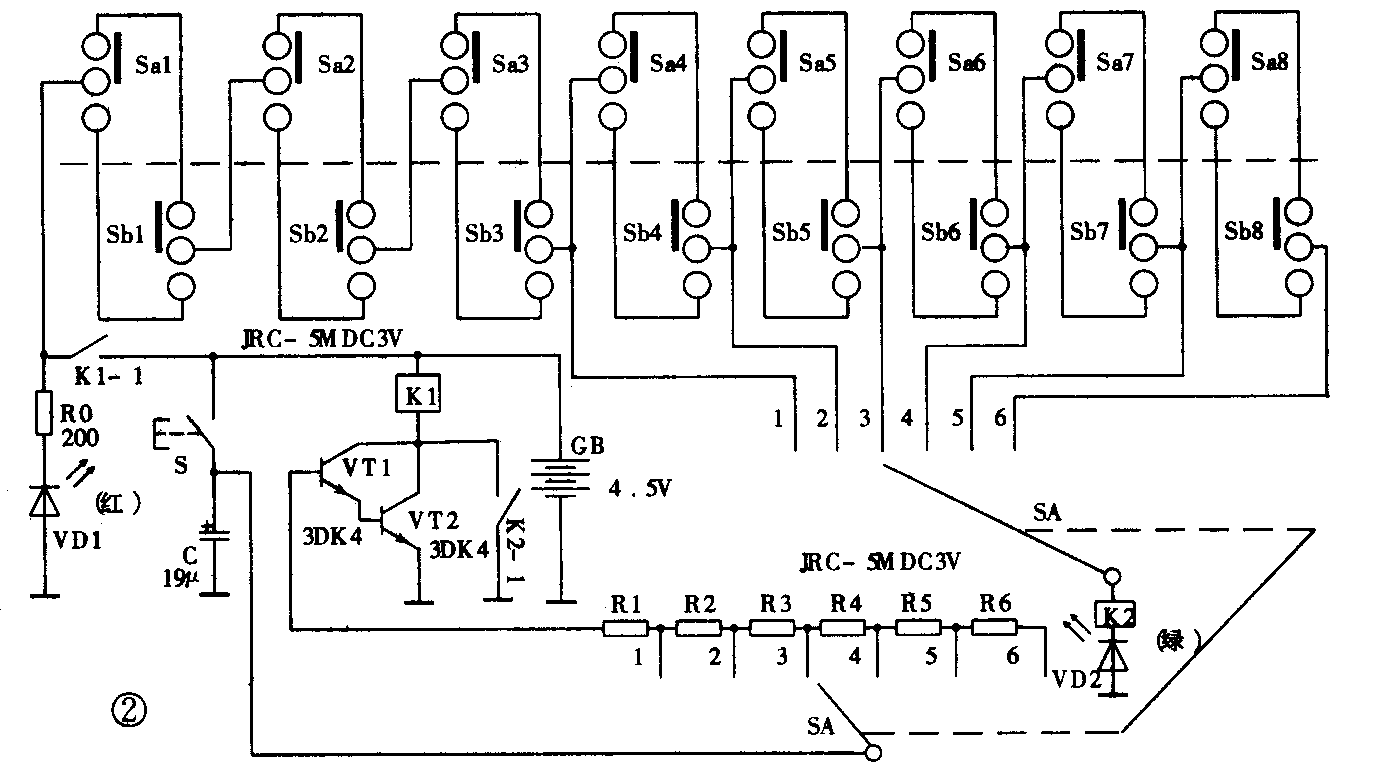

图 2为开关解密游戏机的实际电路。SA为双刀多位同步切换开关，用于选择密码设置的开关数和解密定时时间的长短。切换SA能使定时时间跟密码设置开关数成正比运转。我们将 SA切换在1挡和2挡（设置密码的开关数为3只和4只）定为初级解密；切换在3挡和4挡（设置密码的开关数为5只和6只）为中级解密；切换在5挡和6挡（设置密码的开关数为7只和8只）为高级解密。用于设置密码的开关数越多，解密难度越大。所以，初级、中级和高级解密是依密码设置开关数而确定的。
组装时，设置密码用的开关和解密开关分别装到面板的两侧，且在面板中间位置竖直安装高为25cm的隔离板，确保解密者无法看到对方设密开关的状态。
使用时通过拨动SA确定进行初级还是中级、高级解密游戏。假定SA拨在初级2挡上，则只有Sa1、Sa2、Sa3、Sa4为有效的密码设置开关，Sb1、Sb2、Sb3、Sb4为有效的密码解密开关，如 SA拨在高级 5挡上，则Sa1～Sa7为有效的密码设置开关、Sb1～Sb7为有效的密码解密开关。SA位于其它挡依此类推。密码设置状态确定后由设密者按一下S按钮，使VD1发光，解密人即可解密。解密过程中当发现VD1由发光转为熄灭，则解密时间到，回路中的电源自动断开，告知该次解密失败继续解密无效。若解密过程中发现VD2发光，说明此次解密成功。接着可进行下一轮的设密、解密游戏。（金有锁）
