故障现象：一台夏普C-2101V1遥控彩电，开机后收看正常，但在十几秒钟后出现图像、光栅和伴音突然消失的“三无”现象。此时，电源指示灯由绿变红，整机处于电源等待状态、再次开机，情况同上。
检修过程：根据故障现象分析，可以制定该机是由于电路发生故障，引起自动保护电路动作，切断了主电路板的交流电源。
首先，检查开关管Q753及其周围电路，未发现异常。
然后，将该机维修开关（SERVIC SW）打到中间位置，即维修点上。此时，IC801与地短路，使亮度信号受到抑制，无Y信号送到视放级。结果，主电路板能接通220V交流电，各负载电路电压正常，有伴音，仍无图像和光栅。

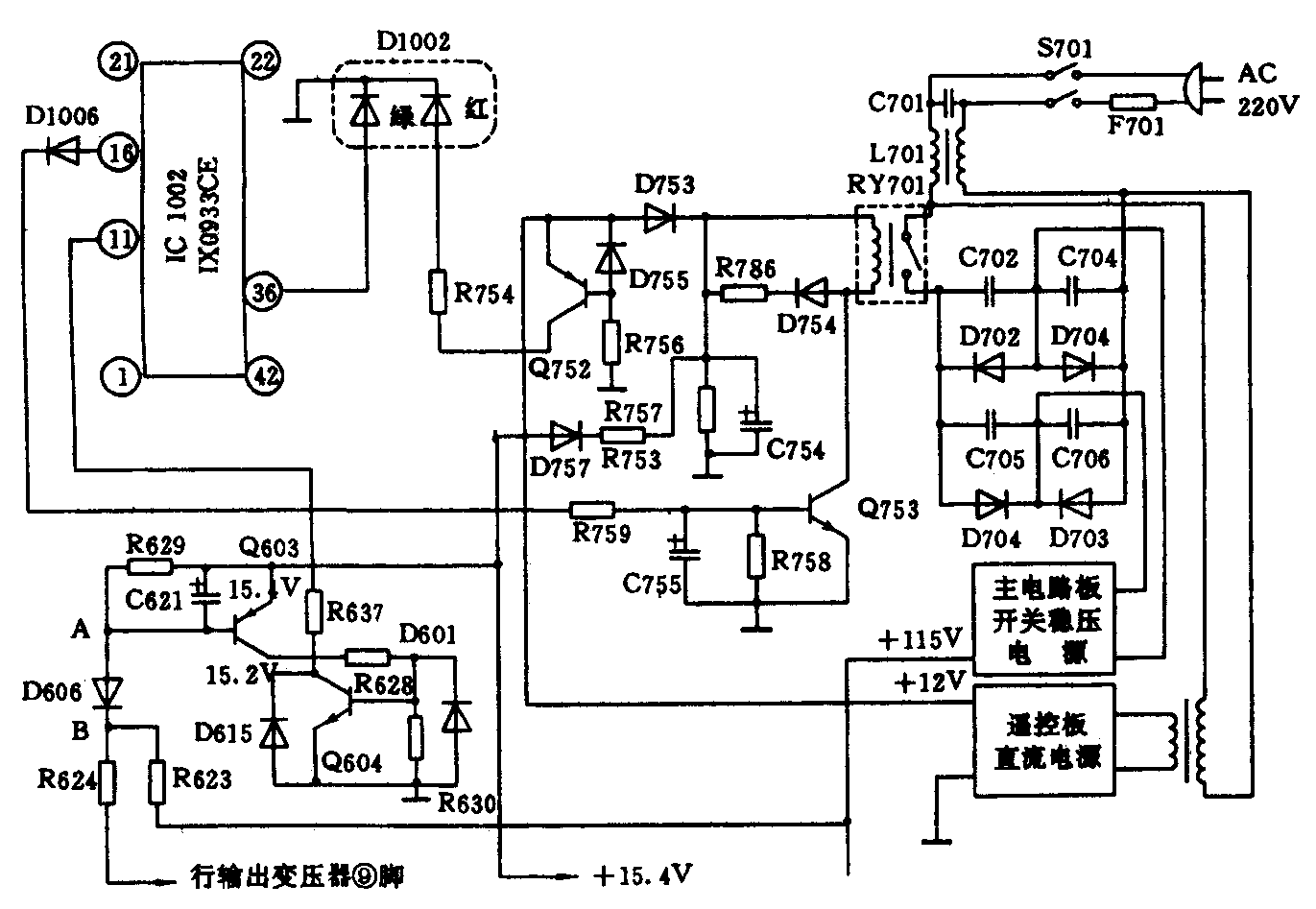

随后，重点检查亮度自动保护电路。其有关电路如附图所示。电路中，箝位二极管D606的正极（A点）电位为15.2V，负极（B点）的电位由两个电源确定，其中，由+115V电源通过 R623在B点建立的对地电压为正，而显像管阳极高压电源所引起的束电流流经B点所建立的对地电压为负，在B点合成的对地电压为正。正常情况下，B点电位高于A点，D606不导通，Q603也不导通，Q604截止。一旦亮度增大，束电流增大到一定值，或电路出现故障时，将使得B点电位低于A点，则D606导通,Q603、Q604导通，导致微处理器脚和脚电压下降，结果，Q753截止。因而，继电器RY701线圈无电流通过，开关释放，使整机主电路板电源处于待命状态。经进一步检查发现，故障是由于电阻R623开路所引起的。因为R623开路，＋115V电压加不到B点上，所以，B点对地电压为负,D606导通。根据上述分析可知，其结果是导致了自动保护电路误动作。更换R623（680kΩ）后，机器恢复正常。
小结：当发生此类三无故障时，因继电器动作，主电路板掉电，整机处于电源等待状态，于是，增加了检修的难度。应注意，此时切勿盲目将RY701的开关强行短接，使故障可能扩大。本例中，充分利用机内的维修开关，为较快查明故障原因提供了捷径。（李缙文）
