编者按:
初学者信箱自开办以来，每天都收到大量读者来信，读者在信中提出了许多问题和建议，同时也表达了对初学者信箱的喜爱之情。在此衷心地感谢大家的支持和信任！我们将尽最大努力办好信箱，为大家服务。
由于篇幅有限，我们只能把曲型的、有共性的问题在杂志上登出，希望大家能够理解。个别问题尽量争取单独回答，因此请读者来信时写清楚自己的姓名、详细地址、电话等，以便联系。从本期起，版面由以前的半页增至一页。另外，希望大家对整个“初学者园地”的内容、形式提出宝贵建议，告诉我们您希望刊登哪方面的文章，我们将以“读者点题”的形式，组织有关专家和技术人员专门写稿。
再次感谢大家的关心和支持！
问：我想给220V多用电源插座加装一只发光二极管作电源通电指示，请问发光二极管能接在交流电路中吗？怎样选配限流电阻？（河北 孙志远）

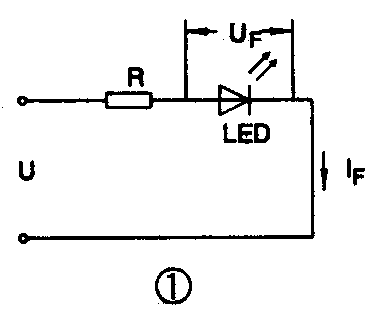

答：发光二极管是由一个PN给组成的半导体器件，具有单向导电特性。把它接在交流电路中时，只有半个周期导通并发光，起着半波整流作用，用作电源指示灯是完全可以的，接线图如图1所示。图中限流电阻R的阻值可由下式计算：
R＝U－U\(_{F}\)／IF
式中，U为电源电压（此处为220V）；U\(_{F}\)为发光二极管的正向工作电厌，一般为1.8V～2V；IF为发光二极管的工作电流，一般为10～30mA。本例中，U为220V，U\(_{F}\)取2V，IF取10mA，则限流电阻R可选用22kΩ、1W的碳膜电阻。（向群）
问：我正在进行一项电子小制作，次料上要求选用一种温度补偿型硅稳压管2DW7C，请问这种稳压管有什么特点？我买回后，说明书上标明稳定电压为6.1～6.5V，电压变化范围这么大怎么能叫稳压管呢？（广西 刘仲伟）

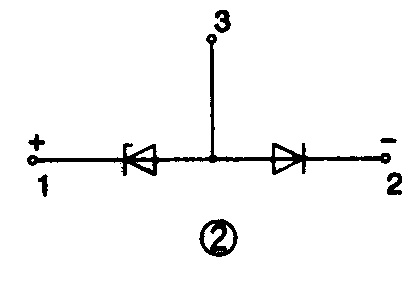

答：任何一只合格的稳压管，它的稳定电压值是基本稳定不变的，因此才用它作为电路中的电压基准元件。但是，由于工艺上的原因，造成了半导体器件参数的离散性，即使是同一型号、同一批出厂的器件，其参数也会有一定的差异。例如，同是2DW7C稳压管，有的稳定电压值为6.15V，有的为6.2V，还有的为6.4V，也就是说2DW7C产品的稳压值范围划定为6.1～6.5V，而具体到单一的管子，稳定电压都是一个不变的数值。2DW7C是一种特制的硅稳压管，管内包括一只硅稳压管和一只作为温度补偿用的硅二极管，它们背靠背地联接起来（见图2），硅稳压管工作于反向击穿区，硅二极管则工作于正向导通区，前者具有正的电压温度系数，后者具有负的电压温度系数，两者互相补偿，可使电压温度系数接近于零。（东升）
问：我有一块上海—108—1T型万用表，表头游丝和线圈损坏。不知是哪家厂家出品的万用表，也不知是否能给修复。（内蒙古 张祥）
答：你所说的上海—108——1T型万用表为上海求精仪表厂生产的产品，但这种产品生产年代较早，不知该生产厂家是否有变化，你可试着联系一下。如与该厂联系不上，现提供与108－1T电路完全相同的108—1型（哈尔滨精密仪表厂）万用表的表头参数为：灵敏度：62μA；电阻：1850Ω；匝数：1000；线径：0.03mm；游丝力矩：21（14）mg·cm／90°；游丝外径为9mm，圈数为5。（沈长生）
问：我现有非门集成电路74LS04、74LS06，想利用一下，请介绍两集成电路的内部逻辑电路及引出脚。（吉林 吴玉本）

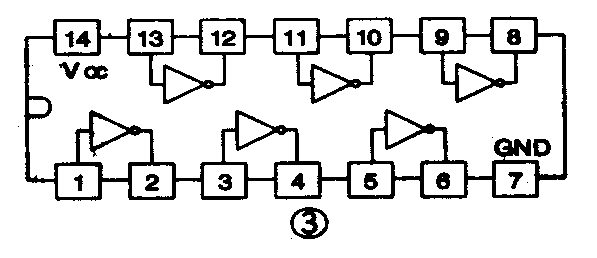

答：74LS04与74LS06均为六联反相器，管脚排列完全相同，如图3所示。74型集成电路的管脚排列大都有一定规律。一般（不是所有的）电源V\(_{CC}\)的正极都接集成电路的最后一个管脚（如14脚的集成块，最后一个管脚即为14），电源负极接总管脚的1／2处（如14脚集成电路则为7脚）。
若内部有几个功能相同的电路，它们的输入、输出端方向都是一致的。以图3为例，74LS04内部有六个反相器，下边三个反向器输入端都在左边，即管脚①、③、⑤；上边三个反向器的输入端也在左边，因上边最左边的管脚电源端，所以脚即为左边一个反向器的输入端，另两个反相器的输入端则为管脚、⑨。用这种方法记忆像74LS00、74LS08等集成电路时是很方便的。（沈征）
