青少年朋友步入电子殿堂的大门，往往是从制作收音机入门的。本文向大家介绍一组有特色的收音机电路，不仅适合刚入门的青少年制作，也适合有一定基础的爱好者制作试验，从中可了解各种电路新颖的收音机的特点与性能。

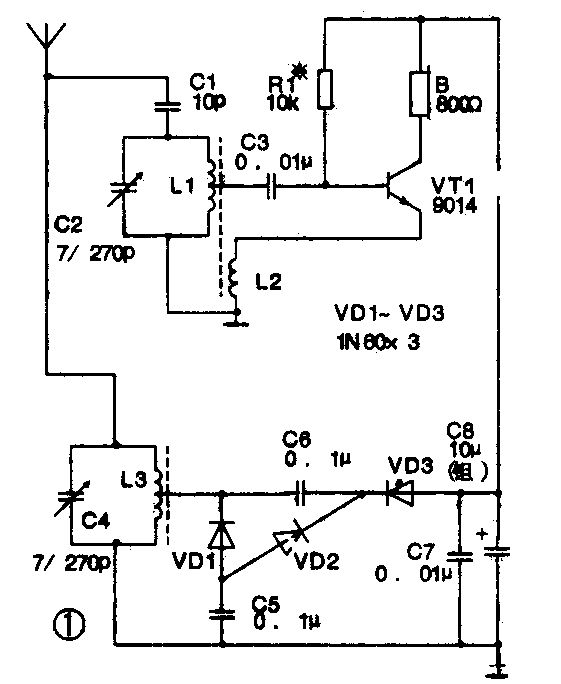

图1为单管再生式无电源收音机电路图。L3、C4组成电磁能调谐回路，谐振于一个强信号的中波电台上，从L3抽头中得到的电磁能信号经VD1～VD3、C5～C8三倍压检波并滤波后，得到一直流电压，供VT1工作。L1、C2为收音机输入调谐回路，由C2选择所需收听的电台频率，经C3送入三极管VT1进行检波、放大，得到的音频信号由集电极输出，推动高阻抗耳机B发声。L2为再生线圈，VT1发射极输出的高频信号流经L2时，产生电磁感应，耦合至L1，使输入VT1的高频信号强度增大，提高了收音机的灵敏度。
制作时，VT1应选用β值大于150的三极管（如9014等）。C8需采用漏电极小的钽电解电容，否则制作调试极易失败。VD1～VD3最好选用进口锗二极管1N60，因它的反向漏电流很小。如一时购不到，也可用国产锗金键二极管2AP9。C2、C4采用7／270p的小型密封双联可变电容器。其它电容均采用小型瓷片电容。L1、L2使用55mm长的扁型中波磁棒，L1用φ0.07×7多股纱包线绕80圈，在70圈处抽头。L2用同号线绕3圈。L3也使用55mm长的扁型中波磁棒，用φ0.07×7多股纱包线绕80圈，40圈处抽头。耳机B使用800Ω的高阻抗耳机。
调试时，首先在空地上架设一段5～10m的水平架空线，注意两端必须安装绝缘子（即水平架空线的金属部分不能接触房屋、大树、大地等）。然后在水平架空线的任意一点将塑料皮割开，焊上另一根电线作为引入线，将引入线连至收音机中。水平架空线越高，接收效果越好，有条件时可将它架设于房顶上。收音机的接地线焊于一块10×10cm\(^{2}\)的铜皮上，再将此铜皮埋于潮湿的地下约0.5m处。用万用表的电压挡测C8两端的电压，转动C4，使电压读数值最高。焊下C4，用DT-890数字万用表的电容挡测其容量，然后用一等值的固定电容换上，如一时找不到合适的电容，可用几个电容并联起来使用，如120p可用100p与20p并联。如手边无测试电容量的仪表，则将C4用热熔胶封固，就不用更换固定电容。随后，调节R1使VT1的集电极电流为0.4mA，将R1也换成固定电阻。这时戴上耳机，转动C2，即可收听到清晰而悦耳的广播声。试将L2的二根线头对换一下，如声音减小，则原来的连接是正确的；如声音增大，则以此为正确。如发现耳机中有啸叫，可将L2与L1的距离拉开一些或减少L2的圈数，一般即可消除。
图1的电路简单易做，但安装那么长的天、地线实在太麻烦，因此再向大家介绍一个免去长天、地线的来复再生式单管无电源收音机，图2是该机电路图，L4、C6组成电磁能调谐回路，由VD3～VD5、C7～C10三倍压检波并滤波后，输出一直流电压，供VT1工作。L1、C2为收音调谐回路，由它选择的电台信号耦合至L2，然后加至VT1的基极进行高频放大，放大后的信号从VT1的集电极输出，经C5后由VD1、VD2倍压检波，检波所得的音频信号再经L2加至VT1的基极进行低频放大。由于VT1先作高频放大，然后又进行低频放大，这一过程是“来复”式的，故称为来复放大。VT1放大后的音频信号从集电极输出，经高扼圈RFC（GZL）驱动高阻抗耳机B发声。电路中，C3为高频旁路电容。C5为高频耦合电容。高扼圈的作用是只允许音频信号流通，防止高频信号短路。L3为再生线圈，VT1输出的高频信号的一部分经C4反馈至L3，由L3将此高频信号再耦合至L2叠加，因此输入至VT1的高频信号得到了加强，提高了收音机的灵敏度。
制作时，VT1选用漏电小的锗高频三极管（如3AG1等），C4选用5～20p的小型瓷介微调电容。RFC选购市售成品，电感量2.5～3.5mH，也可在φ6×15磁芯上用φ0.08mm漆包线密绕250圈，用热熔胶封固。L1～L3使用55mm长的扁型中波磁棒，L1用φ0.07×7多股纱包线绕80圈，L2用同号线绕8圈，L3用同号线绕3圈。L4也使用55mm长的扁型中波磁棒，L4用φ0.07×7多股纱包线绕80圈，40圈处抽头。其它元件的选择与图1电路相同。
调试过程与图1电路基本相同。不同之处是用一段2m长的软电线作天线，并将此天线在台灯电源线上绕上5圈。在收到电台信号后，如产生啸叫，可调C4消除，如无法消除，可减少L3的圈数。整机正常工作后，VT1的集电极电流为2～3mA。由于采用了来复再生式电路，因此无论是灵敏度还是音量均有较大提高。（周兴华）
