由ML-18原型机升级而成的ML-18V2型多功能寻呼机信号仪虽然具有可发中文信息、数字信息、前置码以及可对已加密或不知地址码的BP机进行追码等强大功能，且追码功能比原型机更加方便实用（见《无线电》1997年第7期），但该仪器与其原型机一样采用晶体稳频而没有采用频率合成技术，所以其频率精度和稳定度都不及采用频率合成技术的高，且最多只能预置20个频点。然而，该仪器的一大特点就是仪器与配套软件相互独立，其软件为一张3英寸磁盘。这就为我们方便地用频率合成对讲机（如马兰士C150、C112、建伍TH-26A、TK208等）改装BP机发码器创造了绝好的条件。并且改装后的对讲机不仅能发码而且能监听，其原有功能并不丧失，外观也不改变。下面具体谈谈改装方法、步骤及调试技巧。
首先在改装前，需确认对讲机是频率合成式的，并且性能完好，其频段范围也满足所需要求。然后按如下步骤进行改装调试：
1．将对讲机置于25kHz或大于25kHz的步进频率（调试时小于25kHz步进频率改装不易成功）。
2．将对讲机设于最小功率挡，并且将对讲机天线换成专用衰减器。
3．准备一只完好并且速率为1200bit的BP机（调试时1200bit的BP机比512bit速率的BP机容易成功），用示波器观察对讲机发码时BP机的数据波。
4．按图1改装对讲机。

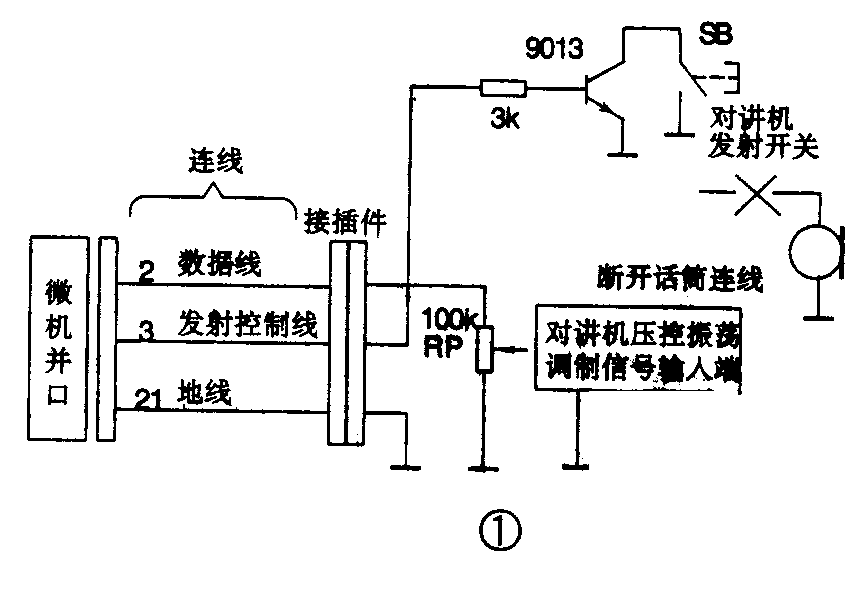

ML-18V2型多功能寻呼机信号仪用了三根连线从微机并口引出，即数据线、发射控制线和地线。将这三根线与频率合成对讲机按图1连接，改装便完成了。注意，数据线到压控振荡必须直耦，不能用电容隔离，同时别忘了断开对讲机内话筒连线。剩下的工作就是调试。方法是：将对讲机通电并置于与BP机相同的频率；将ML-18V2的配套软盘插入微机运行（该软件系中文界面，任何人一看就会），待主界面出来后依次按F3设好BP机地址码；按F4选择好所需速率；按F10连续发射。这时若对讲机改装正确，其发射红色指示灯将被点亮，并且BP机将被不断呼响。若BP机没能被呼响，可按F7反相，再按F10连续试发数据（因为有的对讲机其注入的数据波经调制后相位被反相）。如发送正反相数据，BP机都不能被呼响，首先应检查对讲机改装连线是否正确，特别是从微机来的数据信号是否找准了对讲机正确的调制信号注入点。检查无误后，用示波器观察BP机收到的数据波是否满足要求，见图2。

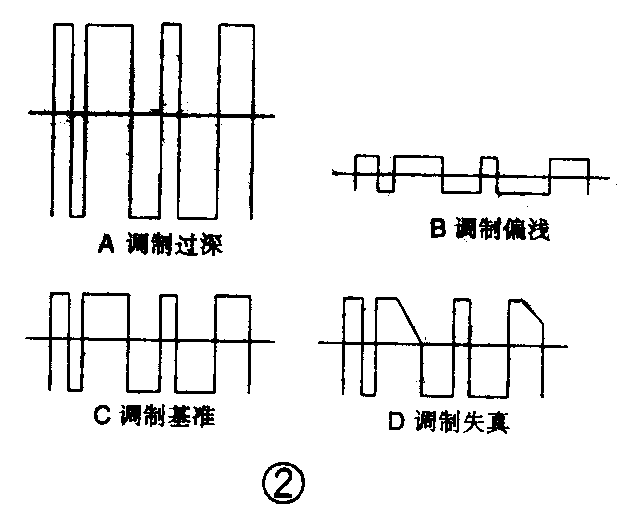

图2A说明调制过深，应增大RP的阻值；图2B说明调制偏浅，应减小RP的阻值；图2C是BP机所收到的传呼台正确的数据波，应以此为基准；图2D说明调制失真，可能是调制信号注入点没有找准，也可能是对讲机本身压控振荡的调制特性不佳，这就需要具体分析及精心调试才能解决。实际改装时，1200bit、2400bit速率都很好调试。512bit因速率较低，对数据流的调制要求就要高得多，调制深了不行，浅了也不行，更不能有调制波形畸变失真，否则都将很难呼响BP机或使信息因严重误码而出错。对于调制是否畸变失真，在找准调制信号法入点和控制好调制深度后，很大程度上取决于对讲机压控振荡器调制特性的好坏。
另外，需要说明的是，绝大多数对讲机其发射开关都是低电平有效，图1中9013晶体管的作用就是将微机送来的发射控制高电平转换成对讲机发射所需要的低电平。但是，少数对讲机发射控制是高电平有效，这就可省去三极管9013，让微机输出的发射控制电平直接控制对讲机发射开关。
总之，只要对频率合成对讲机原理，特别是对频率合成、压控振荡的单元电路原理有所了解，并且细心调试，上述改装可以说是十分简单的。（陈红）
