本文介绍的稳压电源电路输出稳定，输出电压可在1.5～12V连续调节，输出电流可达1A。
电路工作原理

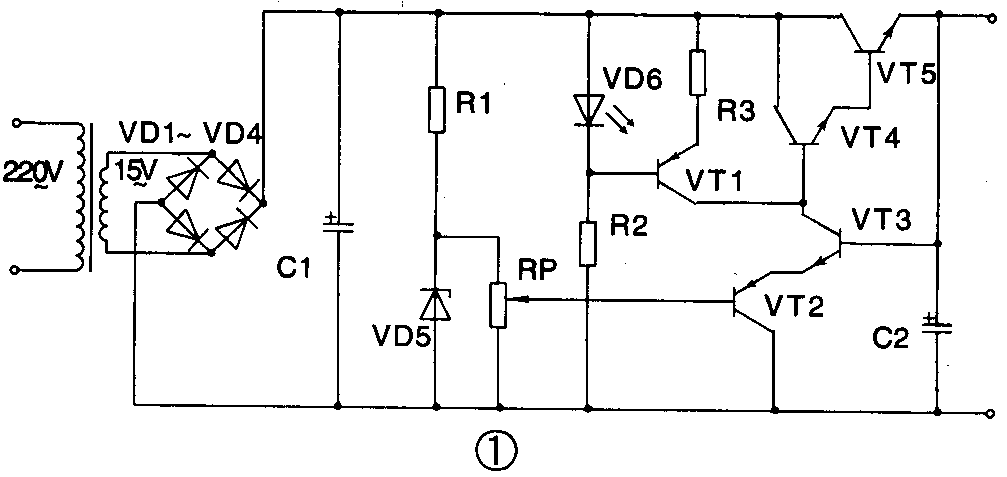

图1是原理图。二极管VD1～VD4组成桥式整流电路，把50Hz的交流电变换为脉动直流电，再经电容器C1滤波，除去不需要的交流成分。稳压二极管VD5与电阻R1为稳压电路提供了一个12V的基准电压。发光二极管VD6与电阻R2、R3及三极管VT1组成恒流源电路，作为取样放大管VT3的恒流源负载。这种电路可以提高稳压电源的调整灵敏度，减少输入电压波动对输出电压的影响。发光二极管不仅可以作为电源工作指示，更重要的是为VT1的基极提供一个稳定的电压，使VT1的集电极电流稳定在2mA左右。
电位器RP是输出电压调节电位器。调节RP可使VT2的基极电压发生连续变化，VT2的发射极电压也随之变化，使调整管的基极电压相应变化，达到调节输出电压的目的。
电路的稳压过程是：当输入电压升高，或由于负载减轻使输出电压升高ΔU\(_{o}\)时，取样三极管VT3的基极电压也上升ΔUo，由于VT2的基极电压是稳定的，发射极电压也是稳定的，所以取样放大管VT3的基极电流增大，使VT3的集电极电压减小，调整管的基极电压下降，最后使输出电压下降，达到稳压的效果。
另一方面，假如外接负载加重，输出电流增大，使输出电压下降了ΔU\(_{o}\)，这时VT3的基极电压下降，VT3的集电极电流减小，由于恒流源的电流是恒定的，所以使VT3减少的集电极电流注入调整管基极，使输出电流增加，输出电压得到调整。
三极管VT4和VT5组成复合管，提高了稳压电流的输出电流能力。
元器件的准备
由于该稳压电源的输出电流可达1A，所以电源变压器应选用20W的，次级输出为15V。

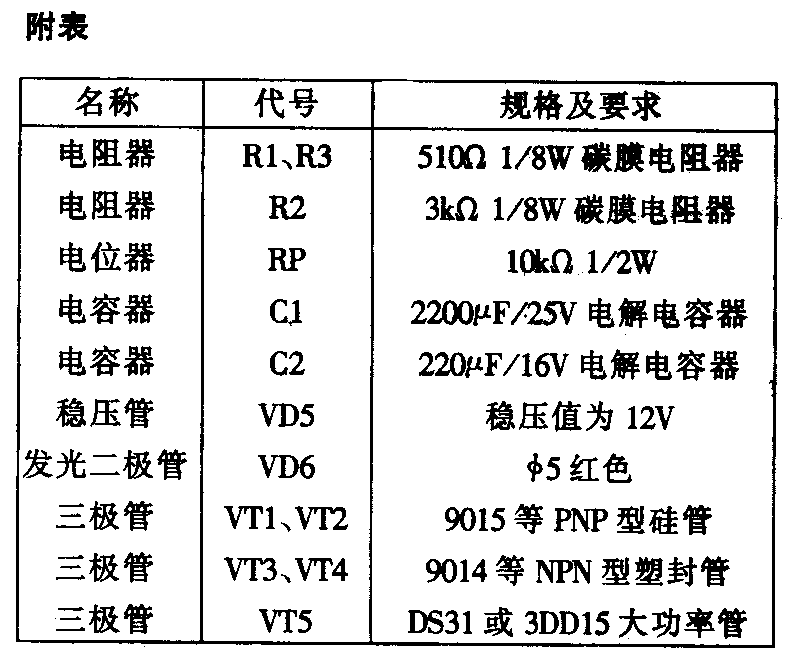

其它元器件见附表。稳压二极管的稳压值应为12～15W，如果找不到合适的管子，也可用两只管子串联起来使用。
安装与调试

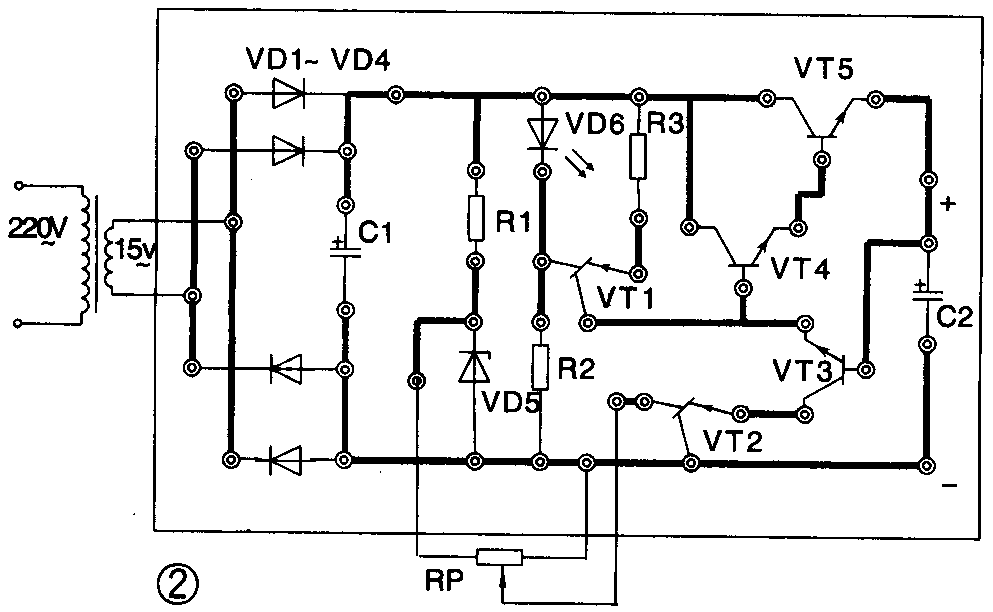

图2是电路板的安装图，除了电源变压器、调整管VT5、电位器RP及发光二极管VD6外，其余元器件均直接焊在电路板上。电源调整管要加一块100×80mm\(^{2}\)、厚2～3mm的散热片。
电路装好后，要进行通电调试。测量一下电阻R1两端的电压，不能低于3V，否则在高电压输出时的稳定性不能得到保证。调节电位器RP，看看输出电压是否跟着变化。输出电压的最大值大约等于稳压二极管的稳压值。（周海）
