变色眼电子猫

笔者设计的变色眼电子猫，新颖有趣。只要启动自复按钮，电子猫的双眼立即在红色和绿色之间不停地交替翻转。经一断时间延时，电子猫终因“工作疲劳”而自动地转入休息状态。

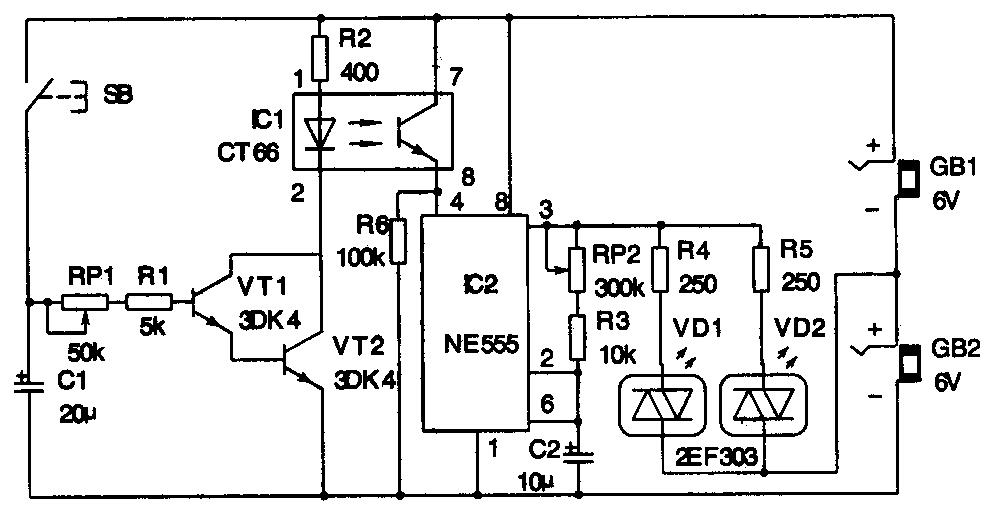

附图为电路原理图。SB为启动电路工作的自复按钮。C1、RP1、R1为延时元器件，VT1、VT2和IC1及R2组成延时执行机构。RP2、R3、C2和IC2时基集成块构成低频振荡器。VD1、VD2为变色发光二极管，其外形和普通的φ5圆形发光二极管一样，静态时外壳呈乳白色。它的内部结构是两只不同光色的发光管管芯反向并联、外接电源为两组直流6V，采用串联抽头的方式进行连接，这样可确保IC2工作时3脚输出的高、低电平对地为＋6V和－6V，以使VD1、VD2能在红、绿之间可靠地变色发光。

按下SB后，C1迅速充足电荷，VT1、VT2饱和导通而带动IC1光电耦合管导通。光电耦合管7、8脚的导通使IC2的4脚复位端获得高电平，振荡器启动工作，3脚输出±6V的跳变脉冲。当输出＋6V时，VD1、VD2右边管芯导通，对外发红光；当输出－6V时，VD1、VD2左边管芯导通，对外发绿光。如此周而复始，电子猫就翻转着红、绿变色眼。

松开SB后，光电耦合管的导通是由C1上的存储电荷经过RP1、R1对三极管的基极和发射极放电维持的。随着时间的延长，C1上的电荷越来越少。当少到不能维持光电耦合管导通时，IC2将因光电耦合管7、8脚的截止而使IC2的4脚复位端为低电平（由R6将－6V馈送给4脚），振荡器停振，变色眼停止工作。当再按一下SB，电路又将重复上述过程。

VT1、VT2选用NPN硅三极管，可用型号有：3DG6、3DG8、3DG12、3DK2、3DG182、9013等，β值大于50即可。RP1为长杆电位器。阻值增大，变色眼翻转的延时持续时间长；阻值减小，变色眼翻转的延时持续时间短。RP2是用于调整振荡频率的。增大其阻值，VD1、VD2的闪烁速率下降，反之闪烁速率上升。IC1为8脚光电耦合集成块。该集成块有两组光电耦合器，实际应用中只选了其中的一组。IC2可选NE555、FD555、5G555等型号的时基集成块。电路中所用电阻皆为l／8W的金属膜色码电阻。

组装时，先把VD1、VD2上的引线接好，再将其嵌装到长毛绒玩具猫眼中（去掉原来的猫眼睛），电路板放在自制的长方体彩色有机玻璃盒中。将玩具猫粘贴于此盒体上方，一个有趣的变色眼电子猫就制成了。（金有锁）
