台湾电子小制作荟萃（4）

下图是一个应用小型灵敏继电器组成的触控开关实验电路。继电器是一种靠电磁铁驱动的开关，它的内部有两组接点，当电磁铁线圈L不通电时，接点I（称为常闭接点）闭合，接点2（称为常开接点）断开；有电流流过电磁铁线圈L时，则接点的可动部分（衔铁）被吸拉过来，接通接点2，断开接点1。触控开关采用两块金属片作触控板。当用手指同时碰触金属片A和B时，电源经电阻R1和手指向三极管VT1提供基极电流，使VT1、VT2同时导通，接在VT2集电极的继电器线圈L得电将衔铁吸合，接点2闭合，使灯泡HL发光或使蜂鸣器HA鸣响。与此同时，与继电器线圈并联的发光二极管VD也一起发光，显示继电器处于吸合状态。

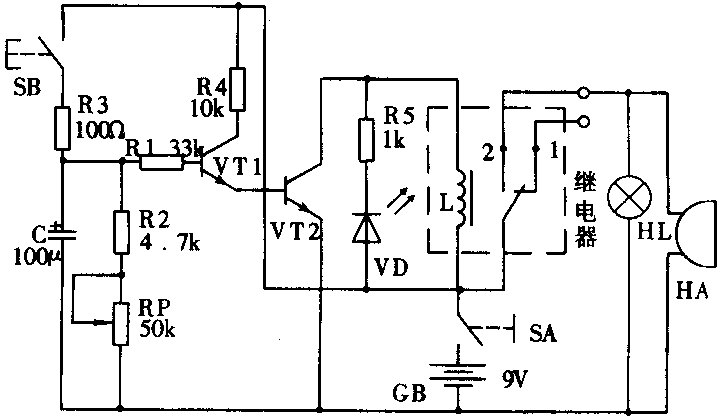

为了获得延时较长的定时器，可以采用两只直接耦合的三极管驱动继电器开关，实验电路如下图所示。两只三极管直接耦合称为“复合管”，它可以等效为一只高β值的三极管，其等效电流放大系数β＝β1·β2。因此，只需向VT1的基极注入微弱的输入电流，就能使V12的集电极向继电器提供足够的驱动电流。实验时，按下按钮开关，继电器即刻动作，接点2吸合，接通灯泡HL或蜂鸣器HA的电源。按下SB的同时，电容器C迅速充电，随后SB断开，利用电容器的放电电流维持复合管的导通，直到电容器的放电电流减小到不足以维持VT1导通时，继电器自行释放。由于在延时阶段VT1的基极所需的放电电流很小，所以放电回路的电阻（R1、R2、RP）和电容器C可选得较大，从而获得延时较长的定时器。图中发光二极管VD是继电器处于通电状态的指示灯。

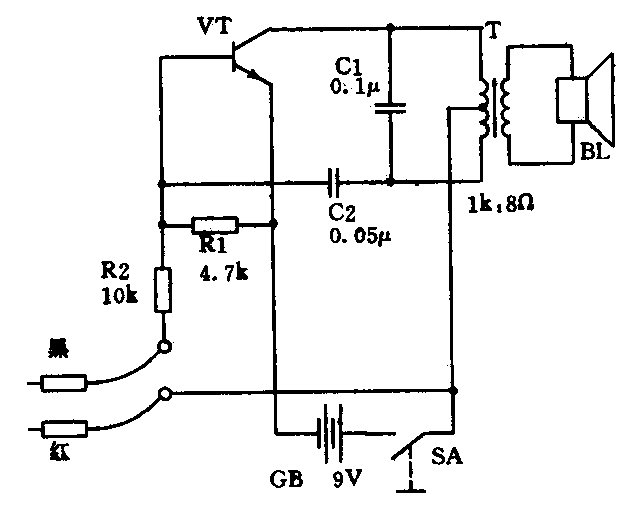

在检修电气设备时，常常需要测试某些部件（如变压器线圈、扼流圈、继电器线圈等）是否有断线故障。附图是一种高灵敏度断线测试器的电路。接通电源开关SA，把两根测试棒（表笔）触碰时，扬声器有声音发出，就表示电路可以正常工作。在测试时，把两根测试棒分别搭接在被测导线或线圈两端，若扬声器发声，说明没有断线：若扬声器不发声，就表示有断线故障。这个测试器即使通过测试棒的电流微乎其微，仍会有声音发出。换句话说，被测电路的电阻即使为数千欧，只要不断线，扬声器就会发声。

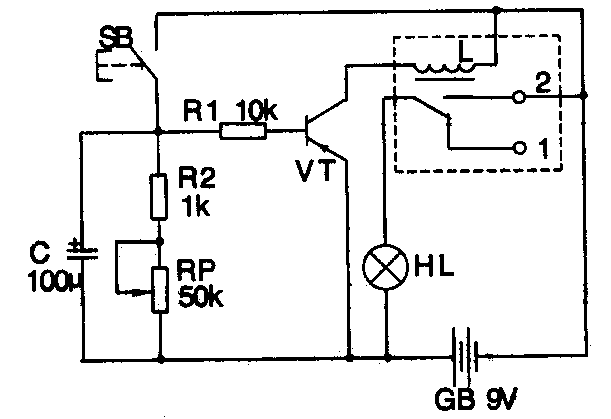

在楼梯或过道常使用一种照明定时开关，上楼时按下开关按钮，电灯立即发光，经过一定时间的延迟，电灯会自动熄灭，做到“人走灯灭”，节约电能。附图是一个简易定时开关的电路，按一下接钮开关SB，电源通过电阻R1向三极管VT注入基极电流，VT导通，集电极电流流过继电器线圈L，吸动衔铁使接点2闭合，给灯泡HL接通电源，灯泡发光。与此同时，电源向电容器C迅速充电，使电容两端电压达到9V。虽然按钮开关复位断开，但电容器C经VT管的E－B结、R1的一条放电回路（另一条放电回路由R2及RP组成）放电，维持VT的导通，所以灯泡依然发光。当电容器放电电流减小到不足以维持VT导通时，灯泡自行熄灭。

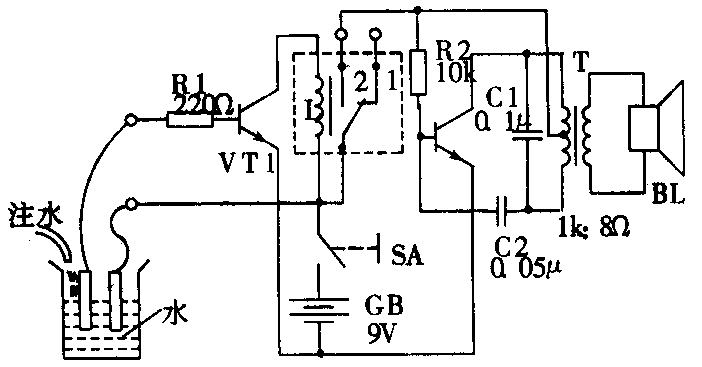

往浴盆或半自动洗衣机中放水，达到预定的水位时，若能发出讯响，将会给人们带来很多方便。附图是一水满报知器电路。使用时，接通电源开关SA，向容器中注水，当水位上升到将两个金属电极连通时，三极管VT1的基极回路接通，VT1导通，其集电极电流流过继电器线圈L，将接点2吸合，这就接通了由VT2组成的低频振荡器的电源，振荡信号经输出变压器耦合，推动扬声器发出讯响，及时告知主人水已放满。

盗贼夜间入室盗窃大多是从门窗潜入的，如果把自制的“开启就切断”的开关装设在居室的各个门窗上，再用导线把它们串联起来接入报警器电路，这时不论哪一扇门窗被开启，均会使报警器电路工作，发出报警信号。图1就是利用防盗线断开报警的防盗报警器实验电路。人睡前，先合上电源开关SA，防盗报警器即进入戒备状态。万一有盗贼打开门或窗准备入室，警报线即被切断（注意图中的警报线连通时，会将三极管VT伪B－E极短路，使VT截止），电源GB通过R1给VT输入基极电流，使VT导通，继电器动作，接点2被吸合，接通红色报警灯和蜂鸣器的电源，发出报警。待盗情解除后，只需将被开启的门窗关好，报警即中止。

上述防盗报警器的缺点是，若家中无人，盗贼入室后随即关好门窗，报警声即刻停止，盗贼仍可在室内悄悄作案。图2给出了一种持续鸣响不停的报警器电路。它与图1不同的是，只要门窗打开，继电器就动作，将接点2吸合，接点1随之断开，接点1断开后警报线即被它切断，即使再把门窗关闭也无法接通警报线。此时，蜂鸣器是由另一组电源GB2供电的。若想解除报警，必须将电源开关SA断开。（本刊）
