这里介绍一种新颖高档床头灯光控制器，它不但具有弱光、中光、强光和关四挡控制，而且还具有0.5h（小时）、1h、2h和4h四种不同时间的定时控制，是目前较理想的床头灯控制器。
电路原理
新颖高档床头灯控制器电路见图1，电路巧妙地利用了一块电风扇专用集成电路LC901，从而使控制器同时具有调光与定时双重控制功能。
LC901有三种风速输出端：强风S、中风M和弱风L，它们由风速选择键SB2控制。SS-端每接收到一次负脉冲触发，S、M、L端依次出现低电平，触发双向晶闸管（可控硅）VS1、VS2与VS3依次导通。VS4与其外围元件组成双向晶闸管调光电路，若VS1导通，正电源经VS1、RP1向移相电容器C9充电，C9电压经R7加至双向触发二极管VD3。若C9电压大于VD3的击穿电压，VS4导通，灯HL通电发光。我们只要调整电位器RP1，就可以改变VS4的导通角，通常调整RP1使灯HL发弱光即可。若VS2导通，电源就经过VS2、RP2向C9充电，通过调整电位器RP2可使灯HL发中光。若VS3导通，电源则通过VS3与RP3向C9充电，调整电位器RP3可使灯HL发强光。接在风速选择端SS-上的按键SB2是灯光亮度选择开关，按动SB2即向SS-端输入一负脉冲，从而使输出端S、M、L输出触发电平触发晶闸管VS1～VS3，故能使灯光亮度在弱光、中光、强光之间切换选择。在关机状态时，此键还可以用作开机键。首次开机为弱光状态，即13脚L端输出低电平，VS1导通，因RP1在三个电位器中阻值调得最大，灯HL发弱光。
5脚OFF-为关机键输入端，按动开关SB1即向OFF-端输入一负脉冲，集成电路处于复位状态，S、M、L端均无电平输出，VS1～VS3全部关断，灯HL熄灭。14脚T为定时键输入端，按动开关SB3即向T端输入负脉冲，能选择不同定时时间，选择方式按：不定时→0.5h→1h→2h→4h→不定时→……，循环选择。在定时状态时，其定时指示灯VD4～VD7中相应的一个发光二极管点亮，如串接在第8脚的发光二极管点亮，表示2h定时。发光管全部熄灭，表示不定时。15脚MS-端为风类选择端，本电路不用，将其通过电容C7作接地处理。
VD1、VD2、C1～C3组成简单的电容降压半波整流稳压电路，输出约6V直流电压供集成块LC901用电。
元器件选择

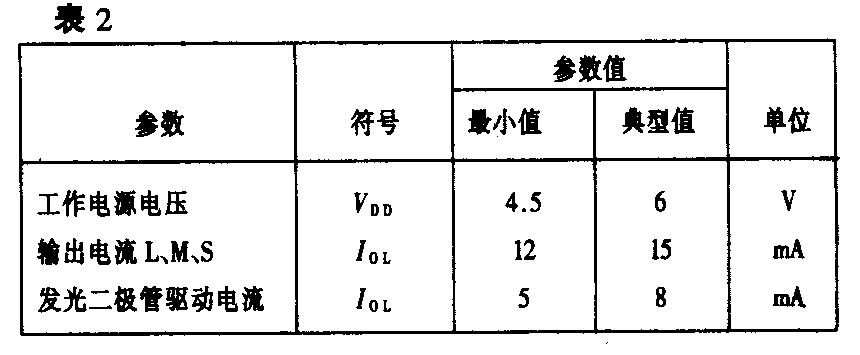

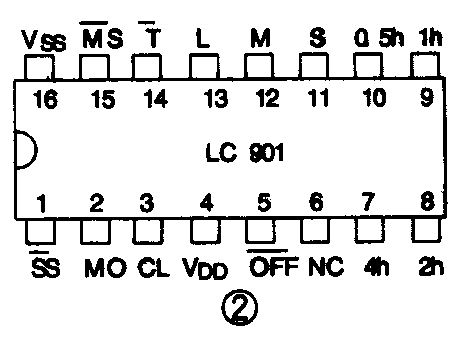

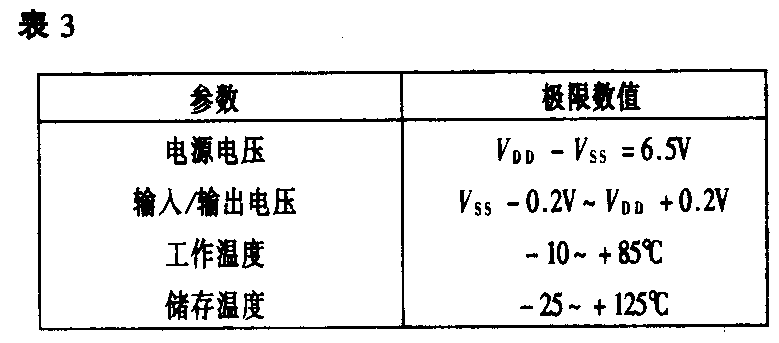

IC采用常州微电子技术研究所和常州半导体厂联合研制生产的电风扇专用集成电路LC90l，该集成块采用16脚双列直插式塑封包装，图2是其管脚排列示意图。各引出脚功能说明见表1。LC901集成电路的主要电参数见表2，其极限参数见表3。
VD1为6V、1／2W稳压二极管（如2CW54型等）；VD2可用1N4001型硅整流二极管；VD3为2CTS到双向触发二极管。VS1～VS4均用MAC94A4型触发电流较小的塑封双向晶闸管（1A／400V）。VD4～VD7可用普通红色发光二极管。HL选用220V、60W白炽灯泡。RP1～RP3可用WH7型微调电阻器，其余电阻均用RTX－1／8W型碳膜电阻器。C1要有CBB－400V型聚苯电容器，C2、C9、C10可用CT4型独石电容器，其余电容均用CD11－16V型电解电容器。FU为1A保险管。SB1～SB3为小型轻触按键开关。（陈有卿）
