松下公司的影碟机在进入我国市场时，只附一份使用说明书，技术维修资料没有供给，而它的拥有量又很大，故障机种也比较多，因此给维修带来许多困难。笔者在检修松下影碟机的过程中总结不少经验，现以LX-K750EN型机为例，介绍一些检修实例，供大家参考。
例1．左声道无声
故障：播放碟片时，左声道无声，其余功能正常。
检修：根据故障现象分析，激光头组件、电源电路和机械系统均正常，可能左声道电路有故障。参看图1，用示波器观察集成电路IC102B的⑦脚无音频信号波形，检查集成电路IC101脚输出左声道波形正常，检查IC102B⑤脚无输入音频信号波形，说明IC101脚与IC102B⑤脚之间电路元器件有问题。检查相关元件，发现电容器C116短路，电阻R106的阻值变大，因而造成IC102B无输入信号。更换R106、C116后，影碟机工作正常。
例2.卡拉OK失效
故障：用卡拉OK演唱时，无歌手的声音。
检修：开机试验，除卡拉OK外，其余功能都正常，检查话筒良好。由原机电路分析，在一般情况下，集成电路IC201的脚输出的模拟音频左右声道信号，由②脚和脚进入IC701，它是一个集成电子开关，由和脚输出，模拟音频信号由④脚和⑩脚进入IC702，经A／D转换成数字信号，由IC702的输出到电子开关IC704，再进入IC101，在其内部经A／D转换，并由IC101的脚和脚输出左右声道音频信号到输出插孔。当插入话筒1或2时，话筒输出歌手唱歌的声音经过IC601放大（话筒前置放大），经过音量调节电位器进行音量调节，再经IC602放大，由IC602的①脚输出，分成两路：一路作为直达声，直接与影碟机输出的左右两个声道的音频信号叠加；另一路经IC7O3作A／D转换，再从IC703的输出到IC706作数字延迟处理，它由脚输入，3输出，产生回声效果。最后经IC101作音频放大，也是叠加在左右声道的音频输出。
检查相关电路，发现IC602内部损坏。更换IC602，故障排除。
例3．无图像
故障：播放碟片时，电视机出现蓝色而无图像。

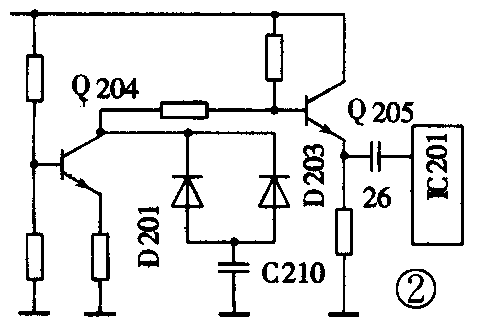

检修：开机检查激光头组件动作正常，测量电源各组输出电压基本正常，可能是图像信号处理电路有问题。在视频信号处理电路中，RF信号首先送到由晶体管Q201、Q203组成的调制信号传递（变换）函数电路（MTF），由它来补偿激光检拾头组件输出的RF信号。当播放CLV光盘和CAV光盘的内圆周时，系统控制微处理器IC201（MN1883210）的输出5V高电平，经接线板P23205的⑤脚和P23215的⑤脚使开关管Q201导通，电阻R206和电容C202接在Q201的发射极上进行高频补偿。补偿后的RF信号接着进入带通滤波器（BPF）。在RF信号中，FM图像信号占据的频带范围为3.5～15MHz，而带通滤波也设在此频带范围。BPF由电感L201和电容C203、C202组成，只让3.5～15MHz的FM图像信号通过，其它频率成分全部衰减掉。接着信号经2.3MHz和2.8MHz的陷波处理。由于左声道声音信号调制在2.3MHz上，右声道音频信号调制在2.8MHz上，2.3MHz陷波器由电感L202、L203、电容C205、C207组成；2.8MHz陷波器由电感L204、L205、电容C208、C209组成。利用这两个陷波器可以进一步抑制FM音频信号对FM图像的干扰。参看图2，经过陷波处理后的FM图像信号送到晶体管Q204放大，经二极管D201和D203限幅，三极管Q205缓冲放大，信号从集成电路IC201的输入IC201（AN2661NK）。检查晶体管Q204、Q205、D201、D203、C210等元器件，发现Q205开路，更换Q205，影碟机工作正常。（竹夫）
