本文介绍的自动报警“防盗犬”具有灵敏度高，安全可靠，耗电省的特点，可作为家庭防盗、照顾儿童的得力助手。同学们通过这个有趣的制作，可以初步了解和掌握光控电子开关和语音电路的基本原理。

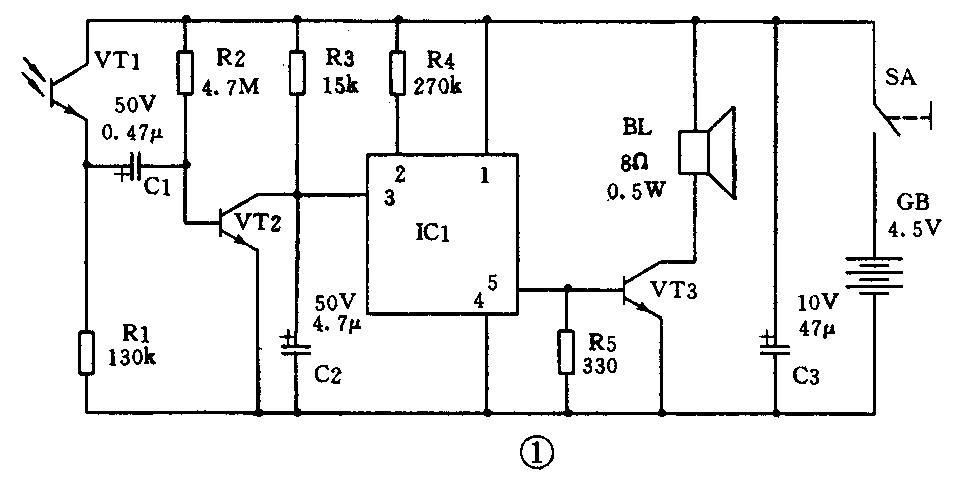

自动报警“防盗犬”的整个电路由光控电子开关和狗叫声语音集成电路两大部分组成。图1是电路原理图VT1、VT2及R1、R2、R3、C1、C2等构成光控开关电路，IC1及VT3、R4、R5等构成狗叫声电路。
图1中的VT1为光敏三极管，平时在周围环境光源照射下，它等效为低阻值电阻器。VT2的基极通过R2接正电位而导通，IC1语音集成电路得不到正触发脉冲不工作。当VT1被物体遮挡时，就产生一负脉冲电压，通过C1耦合到VT2的基极，导致VT2截止，IC2语音集成电路获得一正触发脉冲而工作，输出音频信号通过VT3放大后推动扬声器BL发出“汪、汪、汪”的狗叫声，起到威慑盗贼的作用，令其闻声逃遁。如果将电子“警犬”置于阳台或窗门等处，还能起到阻止儿童攀登，达到协助家长看护小孩的目的。

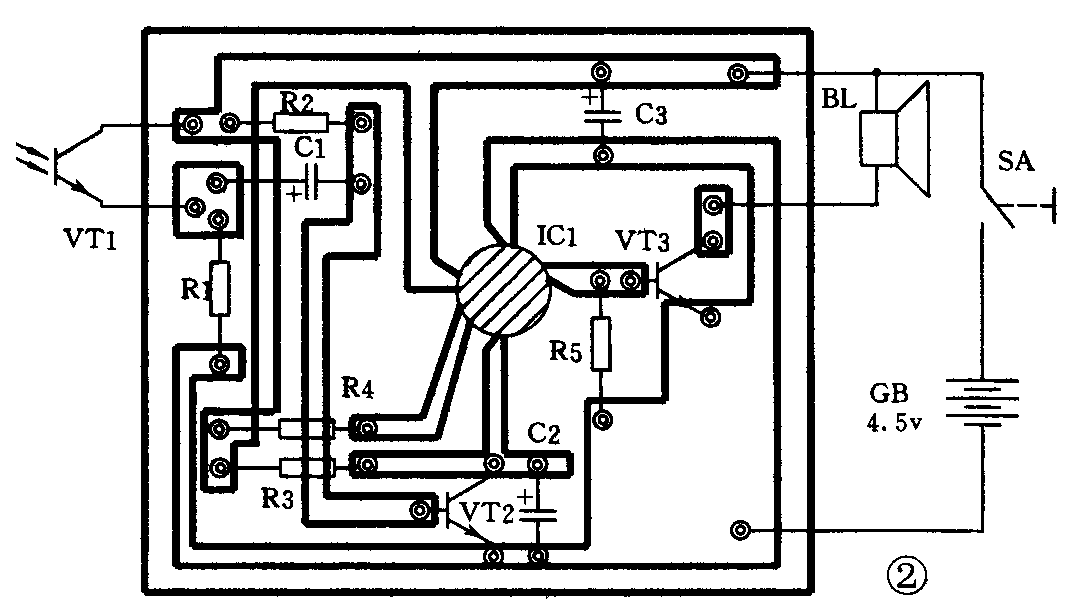

IC1选用MSS0287－29狗叫声语音集成电路；VT1用3DU5型光敏三极管；VT2、VT3均采用9013型等硅NPN三极管，β≥100；R1～R5为1／8W碳膜电阻器；C1～C3为小型铝质电解电容器，耐压值参见图1；BL选用YD57－1型8Ω、0.5W电动扬声器；SA为小型拨动开关。电源用3节5号电池。图2是印制电路板图，语音集成电路直接软封装在印制板上，故能使电路结构紧凑小巧。
选择好元器件，接下来就可动手制作。将元器件逐一焊接在图2印制板上，用两根导线引出光敏三极管，然后安装在狗模型的脖子上，电路板连同电池盒装在底部。最后安装电池，接通电源开关，用手遮住光敏感应开关，扬声器应发出狗叫声。至此，自动报警“防盗犬”的制作即告成功。 (王南阳)
