PLC（可编程序逻辑控制器｝的出现，使自动控制技术跃上了新的台阶。但是从人机对话的角度看，PLC对自动机械的运行只限于用指示灯显示，整个系统内部的运行状态操作人员是看不到的。这对现在生产日趋复杂、速度日益提高，以及重视和提倡人机对话的要求来讲，显然是远远不够的。80年代出现了用微机和硬件电路连接的“人机介面”，虽然增加了透明度，但必须用一台微机和大量硬件，而且操作不便，连线复杂，编程困难，一般操作人员难以掌握。
90年代中期，台湾和可公司推出的新一代触控屏幕PLC图形监控器能完美地解决这个问题。它的形象直观、操作简便使自动化系统更趋完善，效率更高。
一、PLC图形监控器的功能和优点
触控屏幕PLC图形监控器有三大功能：
（1）监视功能：如果在屏幕上画出PLC控制的工艺流程图，并用图形、文字、符号、数字、线条、点等表示控制部件、程序流向和控制量，就能在PLC运行时对整个生产流程进行监视，从屏幕上形象地看到被控对象的运行状态和具体变化。
（2）控制功能：操作人员能够干预PLC的运行，进行启动、关闭、设定、选择、修改数值、改变流程的流向等操作，对PLC进行实时控制。
（3）调试功能：能利用PLC图形监控器对PLC进行调试，缩短PLC的调试时间。在系统出现故障时，操作人员能从屏幕上查找出故障的原因和地点，缩短查找故障的时间。
PLC图形监控器的硬件和软件设计均达到了较高水平。它的优点有：
（1）电路转换不用机械开关和接点，无需复杂的硬接线。操作人员只需在屏幕上用触摸屏幕的操作就可进行电路转换和控制，而且可以在远离现场的监控中心进行监控。省时省力，安全可靠。
（2）整机有较高的抗干扰性能、自诊断功能和防护等级。能在较恶劣的生产现场和环境下长时间工作。
（3）依托微软公司Windows软件和本公司开发的“Easy Builder 300”专用软件，PLC的信息被变换成指令、图形、文字、数字、线条等显示于PLC监控器的LCD屏幕上。操作人员用触摸屏幕的操作就能监控PLC的运行。简单直观，易学好用，一般操作人员也能学会和使用。
（4）可与当前流行的各种品牌和型号的PLC连接，通用性强。
PLC图形监控器有MT300、MT250、MT200三个型号。功能基本相同，软件通用。下面介绍MT300型的性能和应用。
二、PLC图形监控器的硬件性能
PLC图形监控器为面板式。MT300型的外型尺寸为297×230×73mm\(^{3}\)。正面有24cm高亮度蓝色大型LCD屏，外层为电阻型触摸屏，内层有冷阴极荧光灯作背景光。下侧为指示灯，见图1。背面有电源接线座、指拨开关和接口插座。

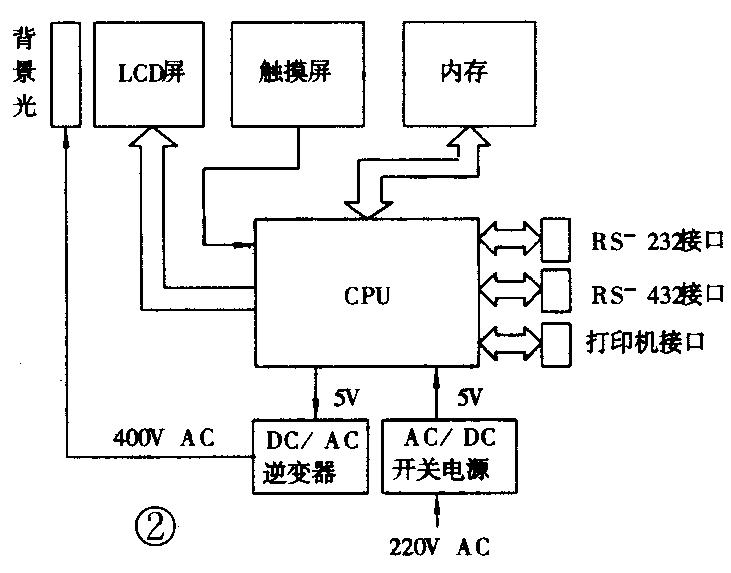

PLC图形监控器的内部硬件组成见图2。它包括CPU、内存（64k）、LCD显示屏、触控屏、接口和电源。系统有自诊断功能和掉电保护功能。使用电源，A型为交流85～264V，5O～60Hz；D型为直流24V。消耗功率15W。
三、PLC 图形监控器的软件性能
PLC图形监控器随机带有专用的图形编辑软件“Easy Builder 300”（软磁盘）。该软件应在PC机上Windows3.1或Windows95环境下运行。
本软件可显示四种字体（汉字简体、汉字繁体、英文、韩文）。
本软件采用软件导向设计，可提供256个页面，显示物件总数为5370个，显示文字字符数为1792个（容量不大于52kB）。每一页上可显示日期、时间、文字、数字、直线、圆、短形、点图、动态点、移动点、闪烁点、开关、灯以及辅助信息。本软件提供一个常用的图形库，有300多个图形可供选用。操作人员可在屏幕上用触摸操作完成图形设计，设定修改文字数字，绘制图形、线条、点图，或进行启动、开闭、选择、修改、换页、文件传递、拷贝、打印、开关背景光源等操作。
四、PLC图形监控器的应用
（1）连接

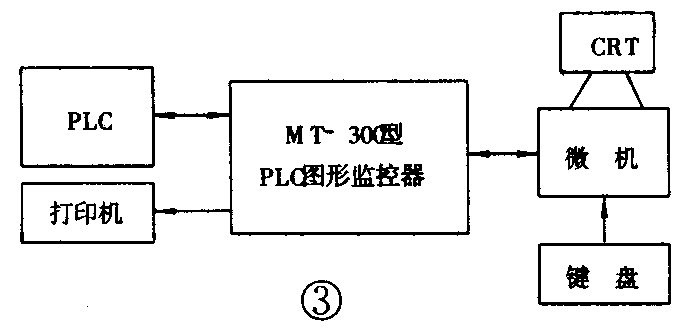

PLC图形监控器和PLC及PC机的连接见图3。不同品牌PLC的具体连接要求见说明书的附录。PC机要求386以上微机。打印机并不是PLC图形监控器运行所必须的，只有在需要打印留底时才接入。
（2）画面设计
初始参数设定：首先按所连接的PLC确定指拨开关的位置，然后按屏幕显示出的参数设定要求，如日期、时间、接口、通信速率等逐项设定初始参数。
初始参数设定完成后即可在PC机上利用Windows和Easy Builder 300软件将生产流程编成图形或表格显示于PC机屏幕上。利用工具视窗配合鼠标操作，即可选出或画出图形、线条、文字、数字等，用来组成控制流程图。
简单的生产流程可编在一页上，复杂的生产流程可以分编成若干页，以后用换页操作将整个程序串起来。
（3）生产监控
图形编辑完成后，即可通过接口把程序下载到PLC图形监控器的内存中。以后即可将PC机脱机，直接用PLC图形监控器对生产进行监视和控制。操作人员可以用来监视和干预生产。
（4）故障处理
PLC图形监控器在查找故障方面的能力也很突出。过去，当生产线发生故障时，操作人员面对成百上千个继电器、开关、按钮等机电元件，常感到难以查找。现在，则可以从PLC图形监控器的屏幕上形象地“看”出故障发生在何处，具体到是某个开关或某个部件，使操作人员能迅速发现和排除故障。
南京华威公司可供此监控器，电话（传真）：025-2207469，其石家庄办事处电话：0311-6011034。 (于鹤飞)
