一台夏普C－5407K彩电使用一年半后，连续五次烧坏开关电源开关模块IX0512。每次修复后，使用时间最长的不到一个月，最短的一天。说明更换模块后该机仍带病工作。
分析与检修：根据客户提供的使用情况进行分析，故障应排除行输出变压器、开关电源变压器的损坏。因为它们工作在高频、高压下，一旦线圈发生局部短路是不可能自愈的。再从损坏的模块测量得②、③、④脚之间的电阻（大功率开关管b、c、e三脚之间的电阻）发现相互间已严重短路，说明故障很可能在电源部分。在对电源部分所有二极管、三极管、电阻、电容等元件检查无损后，不装模块开机测量启动电压，即VR785电压高达130V左右，且上下波动。正常电压应在75V左右，这么高的电压又是从哪里来的？经仔细观察才发现，R785与R788到D705连接的铜箔处有一小黑点，表明绝缘板此处已短路。将患处清理干净后，开机测量R785电压时低于75V说明电路已正常。安装上模块后电视机声、光一切工作正常。为了彻底根除隐患，还得对电路作小小的改动，就是把R788的另一头，不要通过连接线而直接接到D705的负极上，再将作为连线的铜箔从线路板上铲掉。
经改动后的电视机，经过一年多使用，至今用户再也没有因模块IX0512损坏而到处求购了。

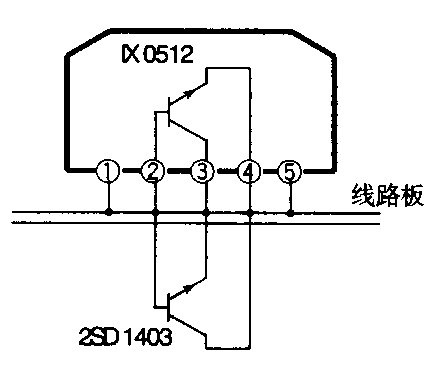

顺便指出，由于IX0512较贵，也不易买到，必要时也可以作应急补救，具体方法是：将模块③、④脚与电路悬空，在电路的②。③、④焊点处分别焊上大功率开关管b、c、e脚，如附图所示。补救时应先测量一下IX0512①和⑤脚的正反向电阻，用500型表R×1k挡测量为2.5kΩ时方能使用，否则视为彻底损坏。
另外，IX0512也可以用STR41090直接代用。 (顾振远)
