在进行无线电制作及电路维修时，电子元器件的筛选检测是十分重要的环节。业余爱好者由于缺少专用检测仪表和工具，不能对元器件加以迅速正确的测量和检验，给装配和修理带来一定的困难。
本文介绍一种利用手电筒电路对元器件进行检测的方法，利用它能方便迅速地检测某些常用电子元器件的好坏。下面列举几例，供大家参考。
1．测检1N4000系列二极管

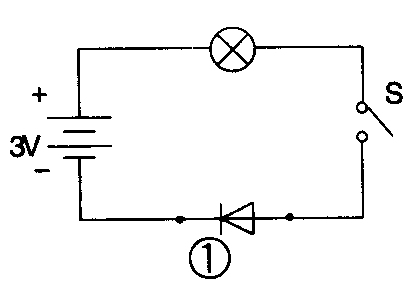

在装配和维修各类电器和电源时，1N4000系列二极管的应用很广，应用电筒电路测试装置可以迅速测量出二极管的极性及好坏，具体接线图见图1。用手电筒电路中干电池的正极接二极管任意一管脚，负极接另一管脚，如果电路中的小电珠不发光，说明与电池正极端相接的是二极管的负极；若电珠发出微弱光亮，则是正极，同时说明该二极管性能良好。如果将电池正极先后与二极管的两个管脚相接时，小电珠均发光，说明此二极管内部已短路；若小电珠都不发光，说明二极管内部已断路。
2．检测发光二极管
由于各类发光二极管的工作电压均很低，所以利用手电电路也能直观地判断其极性和管子的好坏（电路接线与图1相同）。将待测的发光二极管跨接在电路中，若第一次接进电路后，发光管不亮，但当发光管调换极性后第二次接入电路，发光管发光，表明该管性能良好，同时可迅速判断发光管与电池正极相接的管脚为发光管正极，另一脚是负极。但若按上述先后两次接入电路时，发光管均不亮，则说明该管已坏。若发光管两次接入电路，管子均不亮，而电路中的测试电珠却正常发亮，则说明发光管已内部击穿。
3．检测单向可控硅

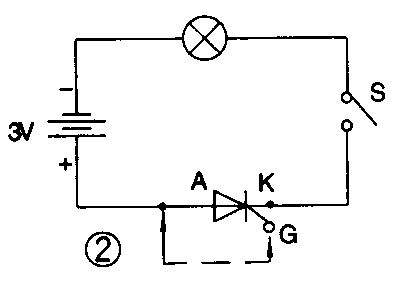

可控硅（也称晶闸管）可分为单向与双向可控硅两种。由于它们的触发电流很大，业余条件下一般很难准确地判断其元件性能与好坏。若应用手电筒电路则能在业余条件很方便地估测管子好坏以及导通和阻断情况（具体电路接线见图2）。
当接通手电筒电路开关后，首先将单向可控硅的K极与电路中电池负极相接，而可控硅的A极与电路正极相接，电路中的小电珠应无光亮，说明该可控硅正向阻断性能基本良好。此时再用一根导线，将电路的正极端与可控硅的控制极G迅速碰触一下，小电珠立即闪光发亮，证明可控硅的触发导通性能也良好。若在导线碰触G极后小电珠不亮，或小电珠即亮又即灭，则说明该管的导通能力差或根本无法导通。
4．检测9000系列小功率三极管

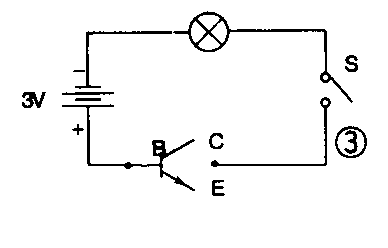

9000系列小功率三极管（如9013、9014、9015等），也能接入手电筒电路中粗测管子好坏和性能（具体接线见图3）。首先将电路中的干电池正极端接三极管的基极B，电路的负极端分别触碰三极管的集电极C与发射极E。如果在先后碰触集电极和发射极时小电珠均发出暗红色光，证明该管性能基本良好。无论碰触集电极或发射极，只要其中一次灯泡不亮，说明该管基极与不亮时所接电极之间存在断路，管子无法使用。当电池负极碰触集电极与发射极时，灯泡均无光，则证明该管内部已开路，不能使用。（张培军）
