本文介绍的多用途电脑时控器，除了时钟功能外，还有三种不同的用途，即：定时开关控制；打铃控制；倒计时定时功能。只需通过功能选择按钮即可实现这些功能，因此，本产品可一机多用，广泛地应用于各行各业。
产品主要功能和技术指标
1．定时开关功能 一天可设定12次开和12次关。控制时间可按天或按周循环，最短开关时间1min（分钟），最长开关时间168h（小时）。
2．打铃控制功能 一天可设定24次打铃时间。每次打铃时间在1～59s（秒）内可任意设定，打铃时间可按天设置或按周设置。
3．倒计时控制 设置时间范围为1s～59h59min59s。
4．技术指标 外形尺寸：140×70×45mm\(^{3}\)；液晶显示屏尺寸：18×45mm2；精度：当环境温度为－5℃～50℃时，日误差为±1s；时钟显示：时，分，秒，星期，上／下午。电源采用1节7号电池和交流220V双回路供电。电池应使用高能或碱性电池，这样可保证断电时设定的时间程序不会丢失，一节电池可连续工作半年以上。负载能力：电压为220V时，电流为15A，最大控制功率为3.3kW（阻性）。
工作原理

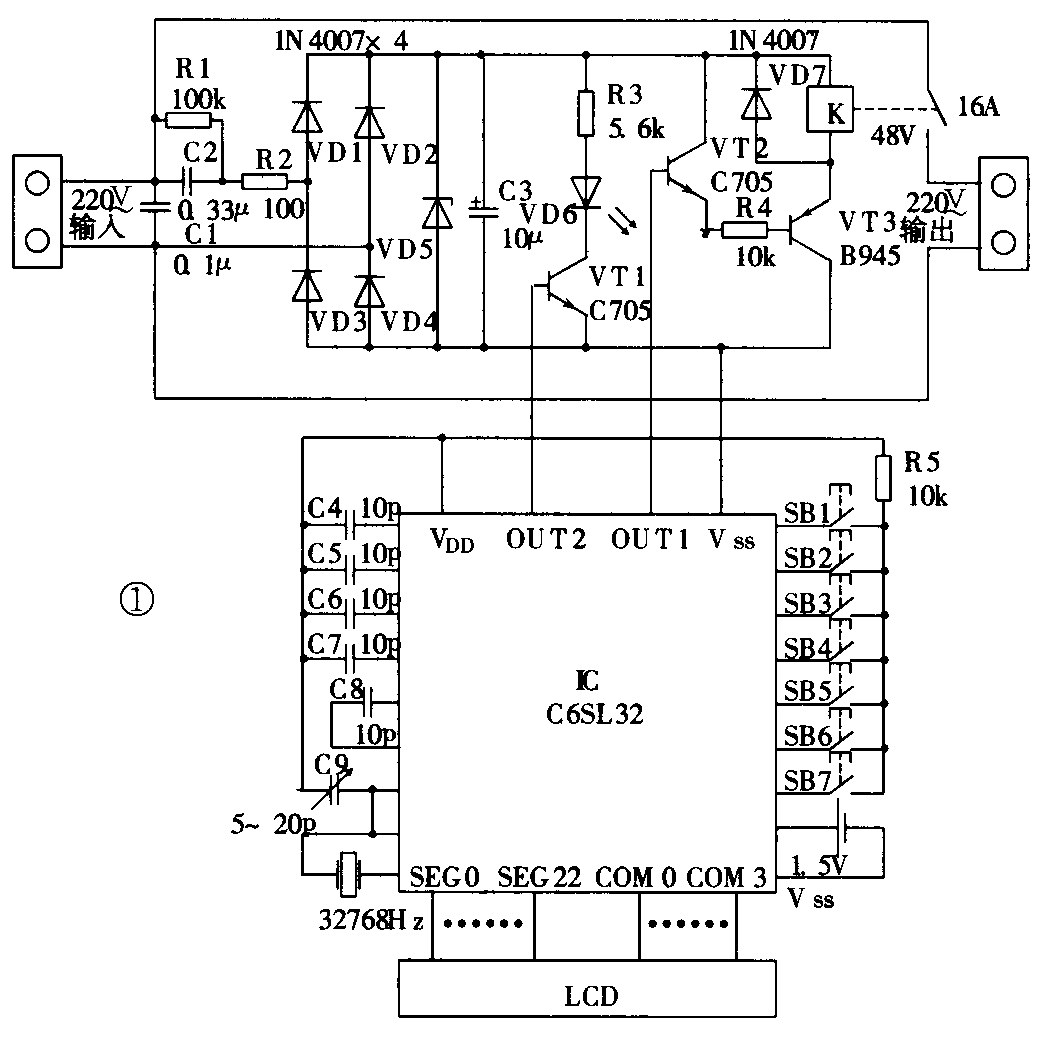

图1是24次多用电脑时控器的原理图，市电220V经C2和R2阻容降压，再经VD1～VD4桥式整流、VD5直接稳压，输出48V直流电压，给继电器和驱动电路供电。本电路采用48V较高的电压供电，既可减小C2的容量，又可提高电路稳定性。C1是用来吸收电网中的浪涌电压的。1.5V电池主要给单片机C6SL32和液晶显示器供电，在主回路停电时，可保证设定数据不会丢失，另外与主回路分离可提高整机的抗干扰能力。本产品的核心部件采用了EPSON的C6SL32超低功耗单片微处理机，它的主要技术指标为：供电电压1.5V（DC），静态电流3μA，工作电流40DμA，主振频率32768Hz，只读存储器ROM为2048×12bits，读写存储器RAM为144×42bits，输入口7个，输出口3个。LCD驱动段22个，LCD供电电极4个。产品的各种功能只需按动功能选择按钮即可实现。C9是误差校正电容。在软件设计中，充分利用了只读存储器的有效空间，使定时次数增加到了24次。SB1～SB7是设在面板上的7个控制按钮，其功能在图2中已标出。单片机的开关信号由OUT1输出，由于该输出口最大负载能力仅200μA，故设计了三极管VT2将电流信号放大后再推动VT3，使VT3饱和导通，继电器吸合。OUT2是工作状态电平输出口，当继电器在吸合状态时，OUT2输出高电平使三极管VT1导通，VD6发光，指示设备在工作状态，反之指示设备在断开状态。

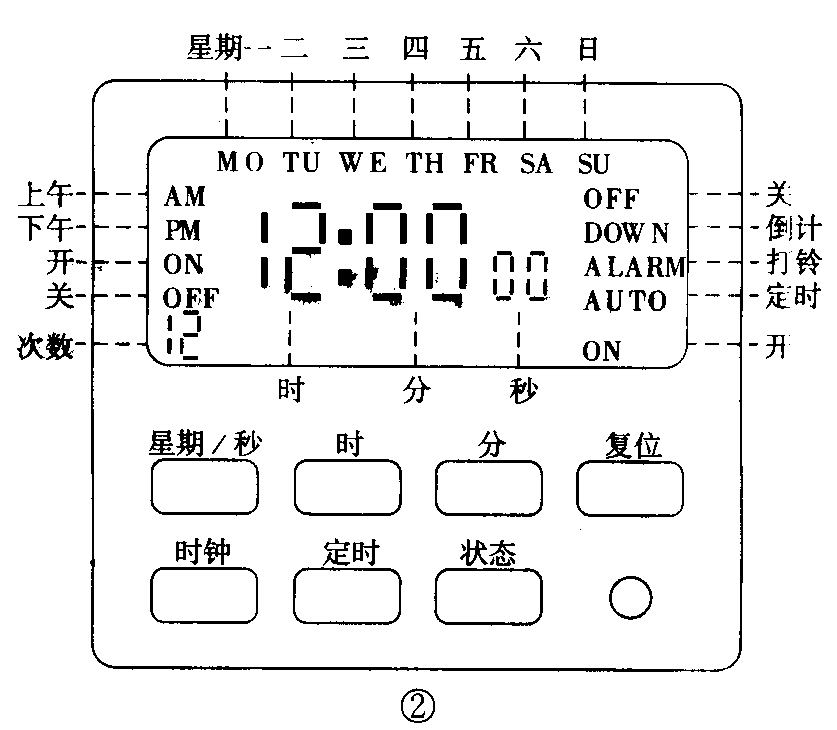

多用途电脑时控器的面板示意图见图2。（陈九如 俞桂霞）
