台湾电子小制作荟萃（2）

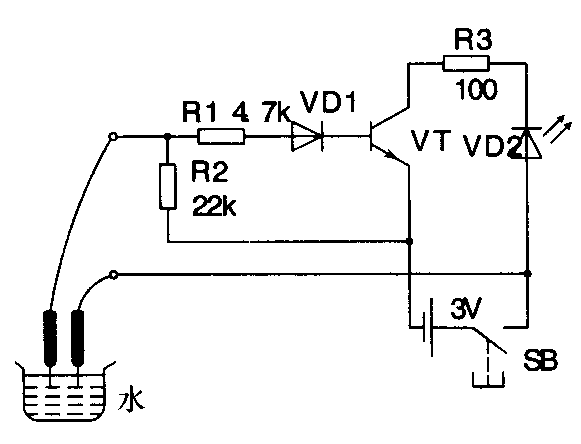

纯净的水是不导电的，假如水中含有杂质，它的电阻率就会降低。杂质的浓度越大，水的导电性能越强。附图是一个简单的水质检测器实验电路。由三极管VT组成的共发射极放大电路中，电池正极通过插在水中的两根彼此分开的测试棒（可用表笔代替）向三极管的基极提供编置电流。如果水的纯度较高，则电池正极与基极间相当于断路，三极管不导通，接在集电极回路的发光二极管不亮。若水被污染而含有杂质，就会有电流从水中的两根测试棒间流过并注入三极管基极，经三极管放大，就有集电极电流流过发光二极管，使它发光。不单是水，各种不同的液体的导电能力也可利用它进行检测。

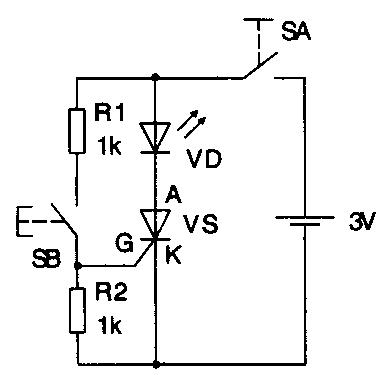

业余电子制作中，常常使用小型晶闸管（可控硅）。若只在晶闸管的阳极A和阴极K之间外加正向电压，不能使它导通；此时，若在它的门极（控制极）G外加一个触发电压，则将“一触即发”，阳极A和阴极K间就会立即导通，导通后即使触发电压消失，晶闸管依然持续导通。附图就是根据这个原理组成的晶闸管测试器。实验时，先合上电源开关SA，给晶闸管VS的A、K极间加上正向电压。然后，按一下按钮开关SB，如果串联在晶闸管阳极电路中的发光二极管立即被点亮，说明晶闸管的工作正常，是合格品，反之，则为次品。

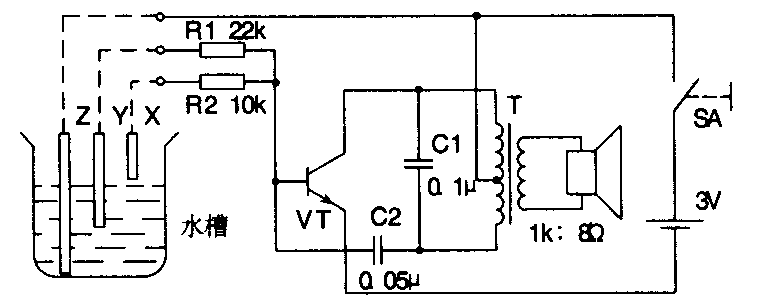

给浴盆中放水或向半自动洗衣机中注水时，人们往往暂时离开去做别的事情，如果达到预定的水位能够发出警报，会给人们带来很大的方便。附图是一个水位报知器的实验电路。按图在水中放入三根电极，用来设置不同的水位。无水时扬声器不会发声，放水后，一旦正中央的Y极有水淹到，就会发出“噗”声。水位继续升高，连X极也淹到水中时，发出的声音音调就会变高。图中的变压器T，可采用半导体收音机的输出变压器，其阻抗比为1k:8Ω，须配8Ω的扬声器。

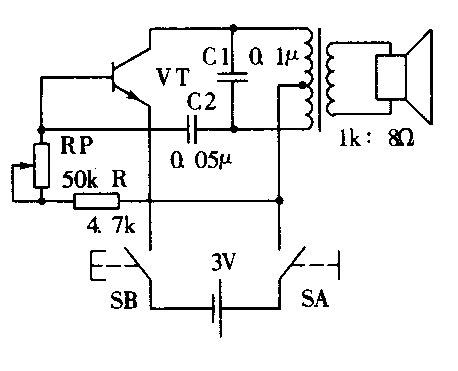

一般的电子风琴，都是靠低频（声频）振荡器产生的振荡信号推动扬声器发出声音。改变振荡频率，音调也随之改变。附图是一个电子风琴原理的实验电路。实验时，合上电源开关SA，按下按钮开关SB时，扬声器就有声音发出，转动电位器RP的旋钮，振荡频率随之变化，音调也随之改变。请用单手边按着按钮，同时另一只手转动RP的旋钮。当然，很难一开始就调出有旋律的曲调，也许经过一番练习就能够得心应手。有趣的是，这个电路可以连续地改变音调的高低，所以，能够产生不同于一般风琴的乐趣。

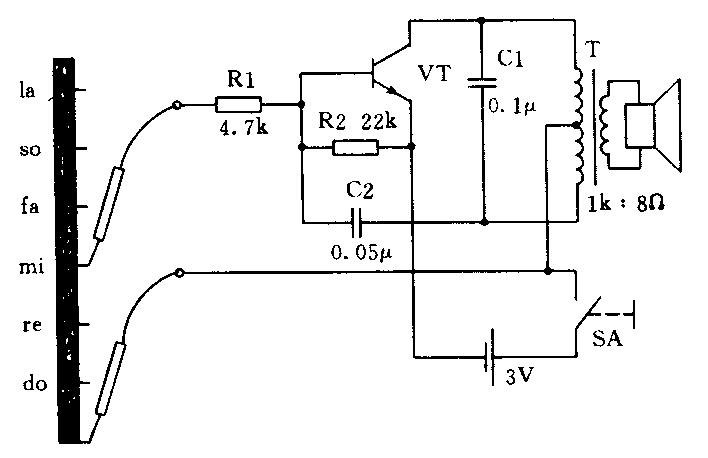

在电子制作中，大量使用着不同阻值的碳膜电阻。铅笔的笔芯主要是碳（石墨），若用铅笔在光滑的硬纸上涂画成一层碳膜，也可以当作电阻来使用呢！附图的电子风琴电路，就是巧妙地采用了这种自制的“碳膜电阻”。选用B或2B的绘图铅笔，在图画纸上画一条很粗很长的直线。如图所示，用黑表笔搭触在所画的铅笔线的边端，另一根红表笔在铅笔线上各处搭触，会听到不同音调的琴声。经过反复试听，就可以确定搭触在哪些点上会分别发出do、re、mi、fa、so、…，作上相应的记号，就可以像风琴一样地演奏啦。

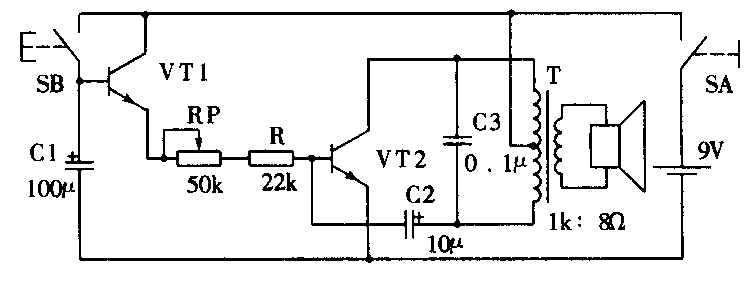

从医学和心理学的研究得知，在完全寂静的环境中不如在有单调规律的声音时容易入睡。你是否曾经在听着屋外“吧嗒吧嗒”的雨声而不知不觉地入睡呢？附图是一个能发出雨水滴落声的电路。声音是从VT2组成的间歇振荡器产生出来的。VT1与RP、R组成了定时器电路。当按下按钮开关SB时，扬声器中就会发出“吧嗒吧嗒”的雨滴声，随即松开按钮开关，雨滴声就会逐渐拉开间隔，表示声音的周期减缓下来，持续一定的时间后，声音会自行消失。调节RP的阻值，就能改变定时时间的长短。

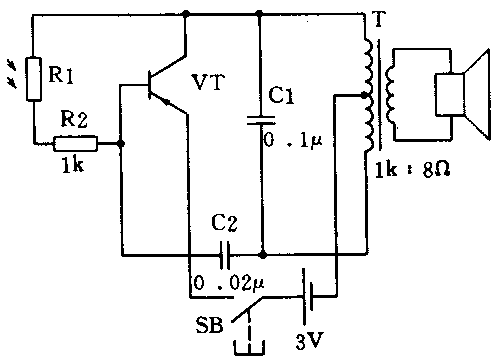

所谓光控式变调器，就是改变入射到光敏元件（如硫化镉光敏电阻或光电二极管）上的光的强度来改变音调的电子乐器。附图中把一只光敏电阻串联在能发出电子琴声的低频振荡器中三极管的基极回路。改变照射到光敏电阻止的光的强弱，就改变了振荡器的振荡频率，从而扬声器发出的声音的音调随之相应变化。实验时，你可把手挡在灯光与光敏电阻R1之间，并且改变手掌位置靠近或远离，就可改变声音来演奏音乐，也许你能够获得1个八度以上的音阶，这不就成为一个光控电子风琴了吗？

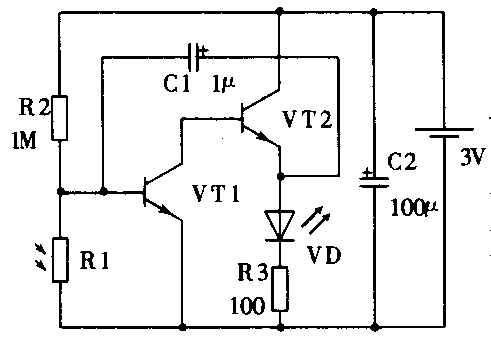

夜晚突然停电，室内一片黑暗，人们急需寻找手电筒、应急灯或蜡烛，如果能有一个能在黑暗中自动发光的标识灯，标示手电筒等放置的位置，该多么方便啊。附图就是一个应用光敏电阻和发光二极管接入三极管放大器中，组成在暗处自动发亮的标识灯电路。在周围明亮时，光敏电阻阻值很小，将电源通过R2提供给VT1的基极电流分流，VT1、VT2截止，发光二极管不亮。遇到环境黑暗时，光敏电阻阻值变得很大，给R2引入的电流几乎全部成为VT1的基极电流。VT1、VT2同时导通，随着电容器C1的充电和放电，发光二极管就会一闪一闪地发光。（本刊）
