日本的索尼、松下、夏普影碟机在结构上、电路上具有一定的代表性和相似性，只要了解它们的特点和规律，遇到故障就能较快地排除。本文就以索尼MDPA－A600K型影碟机为例，介绍其维修方法。
例1 故障现象：每次开机后，机内都发出很快的有节奏的抖动摩擦声，一会儿机器进入自保状态。
分析与检修：开盖送电检查、发现抖动摩擦声是激光头组件，在滑道上前后短距离抖动发出的。由这一点出发，怀疑是影碟机启始传感器检测到机内有问题或传感器本身有故障。先检查机械和出入盒部件没有发现问题，再检查各传感器，发现位于滑道上的BI－702板有问题。在电源开启后，光电管D402的①脚有5V电压，④脚有4.2V电压，而光电管D401的①脚没有电压，仔细查找D401与D402之间电路板，发现D402的④脚与D401的①脚之间电路板轻微断裂，用细导线将断裂处连接后，试机一切正常。
例2 故障现象：整机能开启电源，但不能放像。
分析与检修：从故障现象看，应重点检查激光头组件及连接线。为安全起见，断电将主板与激光头相连的18芯扁平电缆线拆下，发现18芯扁平线曾被人修过，与激光头相连这段扁平线前端的硬插线被人剪断，取而代之的是用刀新刮的，而新刮的导电部分背面也没有粘硬垫片。如此软的插线头插到激光头插座上，当插座锁紧后，必然造成扁平线移位，激光头组件得不到电信号不工作。更换扁平线放像正常。
例3 故障现象：开启电源，电源开关上的指示灯由红色变为绿色，碟片出入自如，但碟片入盒后，按放像键能听到激光头组件的寻像声，但碟片不旋转。

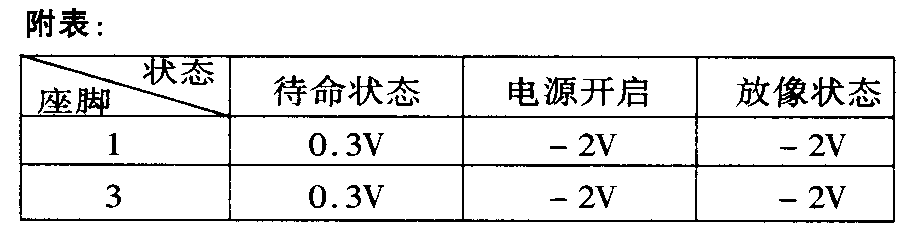

分析与检修：按PALY键碟片不旋转，应重点检测主轴电机及给主轴电机提供电压的PS－716板，用万用表50V挡测量PS－716板上的CN052接线柱电压（见附表），由表中的电源开启与放像状态看出，①、③脚之间的电压始终为负值。故怀疑供主轴电机工作的正电源电压没有加上。先测量给主轴电机电路提供的±16V电压，正常，再测功放管Q052、Q054发射极均有-16V电压，而功放管Q051、Q053发射极均无＋16V电压，顺路查找发现外形如三极管大小的两极管保险ICP－N38已经开路，更换同型号两极管保险故障排除。
例4 故障现象：已使用六年的影碟机，出现10首以上的节目选不到屏幕显示为“NO DISC”。
分析与检修：首先清洗激光头拾光器，试机故障依旧。从影碟机使用时间来看，估计已接近1万小时，故怀疑激光头衰老。因为光盘在高速旋转时，外边缘抖动较大，激光头衰老后，激光束的能量变弱，不能适应光盘的抖动，造成越往外（歌曲数目越大）选曲越不准的现象，应更换激光头组件。如果没有激光头组件，可结合电路图细心轻调激光头组件电路板上的APC增益电位器，千万不要调得过多，否则会使激光头损坏过快。具体调整的方法如下：通电使机内碟盘由A面翻至B面，这时在滑道弯曲处断电，顺时针微调APC增益电位器，边调边试着选曲，直至光盘外边缘最大曲目选准为止。
例5 故障现象：电源能开启，但整机前面板滑动门不能升降，盒门无法打开。
分析与检修：此故障关键是滑动门打不开，用手拨动滑动门升降自如，故需检查底板MB－712上的门电机驱动电路（见下图）。测量驱动块TA7291P的⑧脚V\(_{CC}\)电压无16V，测保险电阻R533已经开路，更换后盒门仍无法打开。又测集成块各脚电压，所测电压值与给定值相差甚远，怀疑集成块已损坏。更换集成块后，虽然出入盒正常，但出入盒速度非常缓慢。再测集成块各脚电压，发现④脚电压仅为正常值的一半（6.2V），焊下D502稳压管测量，发现稳压管已损坏（正反向阻值为2kΩ左右），更换同一型号稳压管，机器一切正常。
例6 故障现象：整机在工作过程中，不慎将有线电视线插到VIDEO OUT1上，在接插的瞬间发生打火后，机器进入保护状态。
分析与检修：故障是打火引起的。首先采用不加电观察法，发现PS－716板上F031熔断，又查打火处所接的电路，这一电路在MB－712电路板上，经查Q019、R175、R904、R903爆裂，Q021be结击穿。将上述坏件更换后试机，虽然部分指令可执行，但仍然无图像无伴音。再用万用表50V挡测量电源输出电压，基本正常，而Q019的集电极无5V电压，顺滕摸瓜经PS－716板的CN051插座⑤脚查到三极管Q701已经损坏，更换后一切正常。
以上介绍了索尼A600K影碟机的故障实例，具有一定的代表性，对索尼其它型号的影碟机的维修也适用，望同行们在实际修理过程中，灵活运用。 (张立国)
