人们通常所说的录音机，大多数是指磁带式录音机。这种录音装置是由磁带、磁头、音频放大电路以及相应的机械传动机构组成。录音时，外界的声音通过话筒转换成电信号，经过音频放大器放大后，再通过录音磁头将电信号转换成磁信号，最后存储在磁带中。放音时，磁带中的信号通过放音磁头转换成电信号，再经音频放大器放大，最后由扬声器播放出原声。

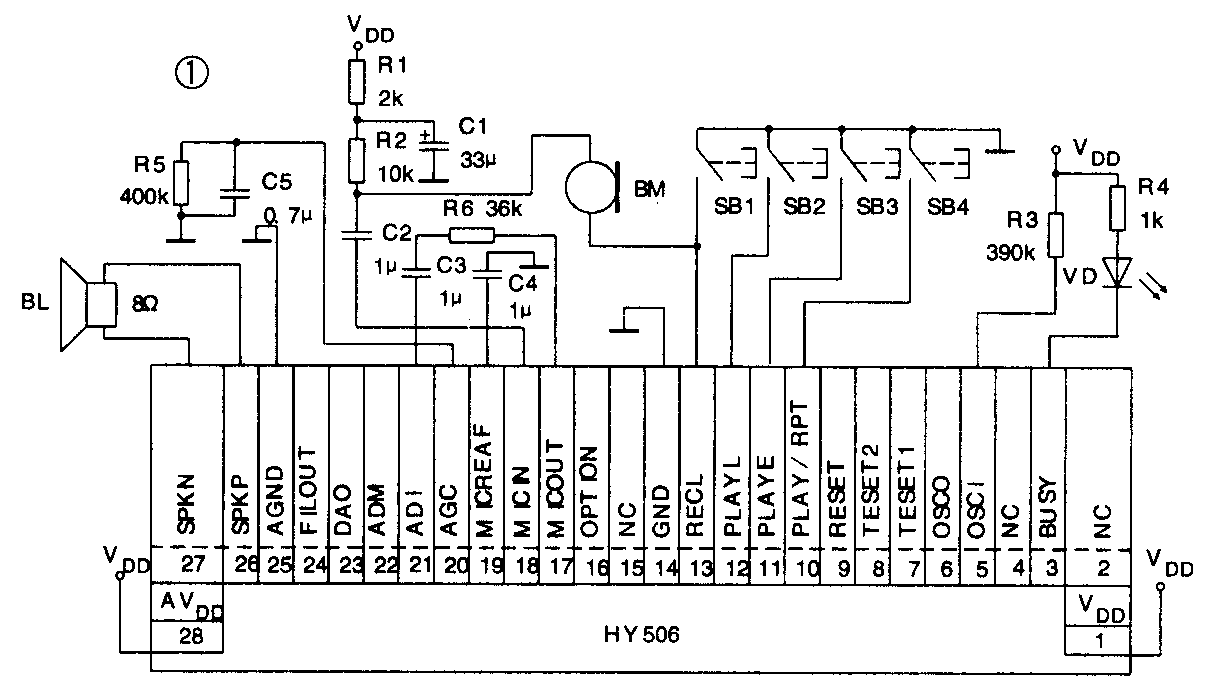

本文介绍的全电子数字化录音机，工作模式与传统的录音机大不相同。图1是电路原理图。由图可见它的电路十分简单，没有录／放音磁头，也不需磁带，更不用任何机械传动机构。这种电子录音机由于不存在机械磨损和磁／电（电／磁）转换过程对音质的影响，具有寿命长、音质好、体积小、耗电省、应用范围广等特点，因而受到人们的重视和喜爱。
图1中的HY506是电子录音机的核心（图2中的圆形斜线部分）。HY506是一块低功耗大规模集成电路，内部包括话筒放大器、A／D及D／A转换器、自动增益控制电路、静态存储器、音频放大器等单元电路。A／D转换器的作用是将模拟信号转换成数字信号，其功能相当于录音磁头；D／A转换器则是将数字信号变换成模拟信号，其功能相当于放音磁头；静态存储器用以存储数字化信息，相当于磁带的功能。HY506共有28条引脚，每一条引脚的功能都有英文注解。请有兴趣的读者把各引脚功能翻译成中文，并简单描述一下电子录音机的工作过程（编者语：答案寄510080广州市东风东路745号广州袖珍计算机技术服务中心。我们将抽出200名答案正确的读者各赠送电子贺年卡1张）。

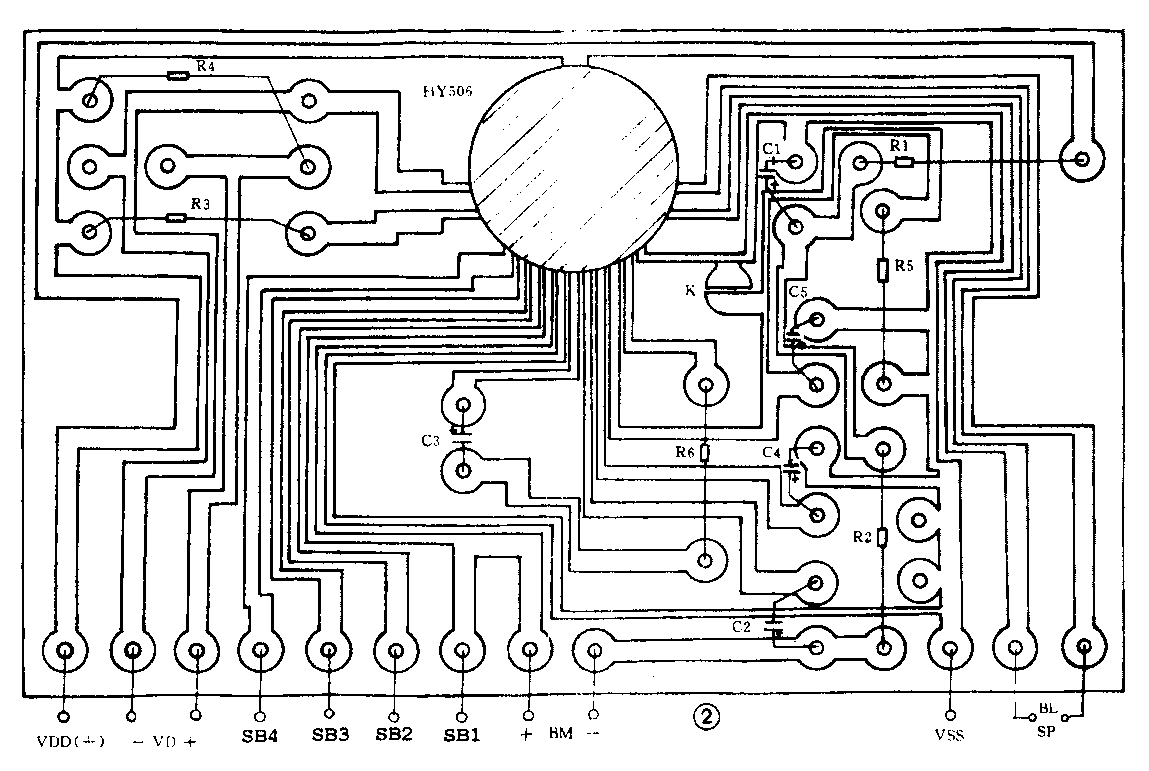

图2是印制电路板图。图中的SB1～SB4分别为录音键、放音键、辅助放音键和重复放音键。与话筒的金属壳相连的一端为“BM9，另一端为“BM8，焊接时要注意区分。本电路采用6V直流电源供电，由于电路静态电流极微，所以不用接电源开关。R6决定音量大小，阻值越小，音量越大。如果选择超薄型扬声器。纽扣电池等小型元器件装配，整个录音机的体积可做成名片盒或钥匙扣大小。
电子录音机电路还可以用在录音电路、留言机、留言门铃、录音像架、有声智能玩具等方面。广大电子爱好者，用你们的智慧和双手去探索其中的奥秘吧！(王南阳)
