夜幕降临，街头的彩灯、霓红灯和广告灯箱交相辉映，为城市增添了绚丽的色彩。但人们也常看到，清晨过后，有的彩灯依然亮着，需待工作人员将它关灭。这不仅浪费电力，也使设备的实际使用年限缩短。虽然有各种控制电路（如光控定时控制电路等），但多为分立元件制作，为了防止闪电强光的干扰而使电路复杂，其可靠性也较低。本文介绍用2只电子定时器制成的灯箱定时控制电路，电路非常简单，使用方便，省事省电，安全可靠。
定时器性能简介
本电子定时器有模拟、数字两类。考虑到广告灯箱对定时精度要求不高，选用的是模拟式。模拟式定时器型号为AFH3B-S8，按定时量程分有3种型号：1型为0～3s／30s／3min／30min；2型为0～6s／60s／6min／60min，3型为0～3min／30min／3h／30h。其中s为秒，min为分，h为小时。定时精度为±10％。定时器使用CMOS集成电路，有较高的抗干扰、耐震、耐压、耐冲击性能。使用电源为24V～240V，AC或DC均可，消耗功率约2W。输出接点负载：3A、AC250V（电阻性）。每个定时器有2组转换接点，有2种工作模式；A型一组为即时接点（通电后立即转换），另一组为定时转换接点；B型2组则均为定时转换接点。
定时器为方形，外形符合欧洲德国标准DIN要求，可直接装在面板上，安装尺寸为48mm×48mm。

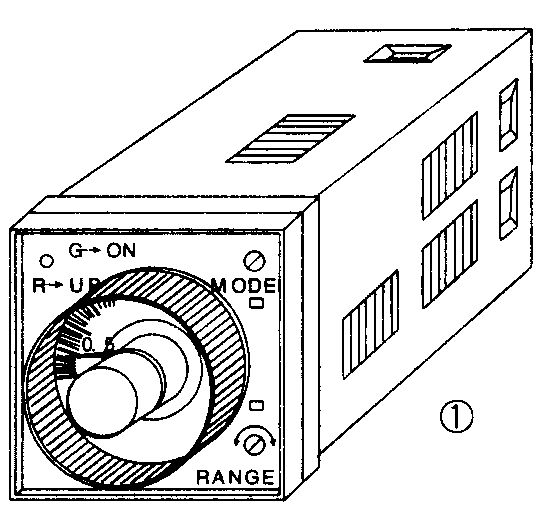

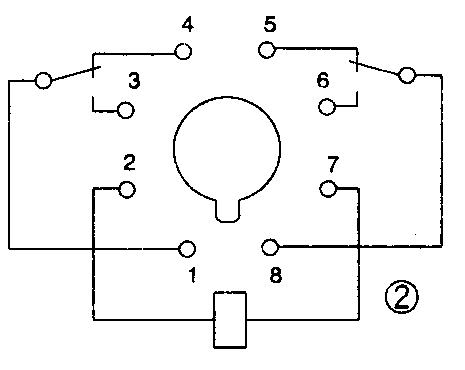

定时器正面有带指针的旋钮和刻度（见图1）。左上角为指示灯，绿色（G）表示定时器已通电；红色（R）表示定时时间到，继电器动作。右上角为模式选择开关，有A、B两种模式。右下角为量程转换开关，上有显示刻度标示量值的小框。背后为标准8脚插座（插座管脚图见图2）。
另一种数字式定时器，外形相同。面板上有数码管显示和供设置定时时间的数码开关。定时器精度为±0.05s，可供精密定时控制之用。
灯箱定时控制器电路
用2只定时器和2只交流接触器按图3连接即可对广告灯箱作定时控制。定时器选B型模式。KT1的量程定在0～3h，作定时点灯控制； KT2量程0～30h，作定时熄灯控制。交流接触器应按负载功率要求选用优质产品。KM1向定时器供电；KM2向广告灯箱供电。
电路工作过程
（1）先设定定时时间，冬季日短，KT1可定在“1”，KT2定在“6”；夏季日长，KT1可调到“2”或“3”，KT2可减至“5”或“4”。
（2）下班时按下按钮SB，KM1吸合：KM1-3吸合；定时器KT1得电工作，绿灯亮。
（3）KT1定时时间到，KT1动作：红灯亮；接点8、6闭合，KM2吸合，点亮灯箱；接点1、3闭合，KT2得电工作，绿灯亮。
（4）KT2定时时间到，KT2动作：红灯亮；接点1、4断开， KM1释放，定时器、接触器和灯箱全部断电。灯箱熄灭。
（5）第二天下班时再按一下按钮SB，又重复上述（2）～（4）的过程。
电路特点
（1）安装简单，没有需要调整的元器件。只要接线正确，就能可靠工作。
（2）操作简单，只需每次按一下按钮。定时时间一次设定后就可重复使用。为了适应季节变化，也可随时对定时时间作调整。
（3）灯箱熄灭后，整个控制电路不再带电，绝对安全可靠。
这个控制电路除了控制广告灯箱外，也可用来控制霓虹灯、路灯以及用于工业定时控制系统。(于鹤飞)
