神脑SN-320无绳电话机系台湾省生产的一种可同时储存（STOR）10个常用电话号码、有3种编译码（CODE）选择和两种（脉冲“PLUSE”或双音频“TONE”）拨号转换的全双工无绳电话机。
该机在使用中时常发生座机不能呼叫手机，即振铃不响、摘不了机的故障现象。现结合一实例，说明具体检修方法。
1．检查座机
先卸下座机下面4个螺钉，掀开上盖，接通电源。用频率计测量发射通道的晶振源，频率计计数屏上显示出的频率计数位与发射本振晶体标称值（14.043MHz）相等。再将鱼口夹夹在座机拉杆天线上，频率计计数显示的倍频数等于发射频率（即手机的接收频率）。初步判断座机发射电路没有问题。
另外一种检查方法是，用一台带调频（FM）方式的接收机来进一步判定证实。先把接收机调制选择在调频方式上，然后将接收机选台频率调在座机发射频率上（此时，需打开手机开关，拨在通话“TALK”位置，座机方能开启工作），按动座机面板上的“CALL”键，接收机能收听到鸣叫声；对着面板上的送话器讲话，接收机能收听到讲话声音。这就充分证明座机工作是正常的，故障不在座机。
2．检查手机
由于手机处在通话状态时，座机能进入正常的接收和发射状态，而且手机按“PAGE”键，座机能收到振铃声；对着手机话筒讲话，座机也能收到话音信号，可见，手机电源部分和发射电路均工作正常。当手机打开处在等待状态（即“ON”）时，按动座机上的“CALL”键，手机铃声不响，这便是摘不了机的现象。然而，座机发射信号正常，很明显故障必定在手机的接收电路中。
先卸掉手机后盖上方孔中的明螺钉，再把前面板拨号按键边框上边孔中的明螺钉取下，抠出边框即可找到手机前盒下方孔中的螺钉（该螺钉处在下边框盖板下面），卸掉螺钉，即可把后盖打开，露出印制电路板。千万不能只卸掉后盖上的螺钉，就硬撬后盖。这样不但打不开后盖，反而还会把机壳甚至电路板撬坏，带来其它故障。

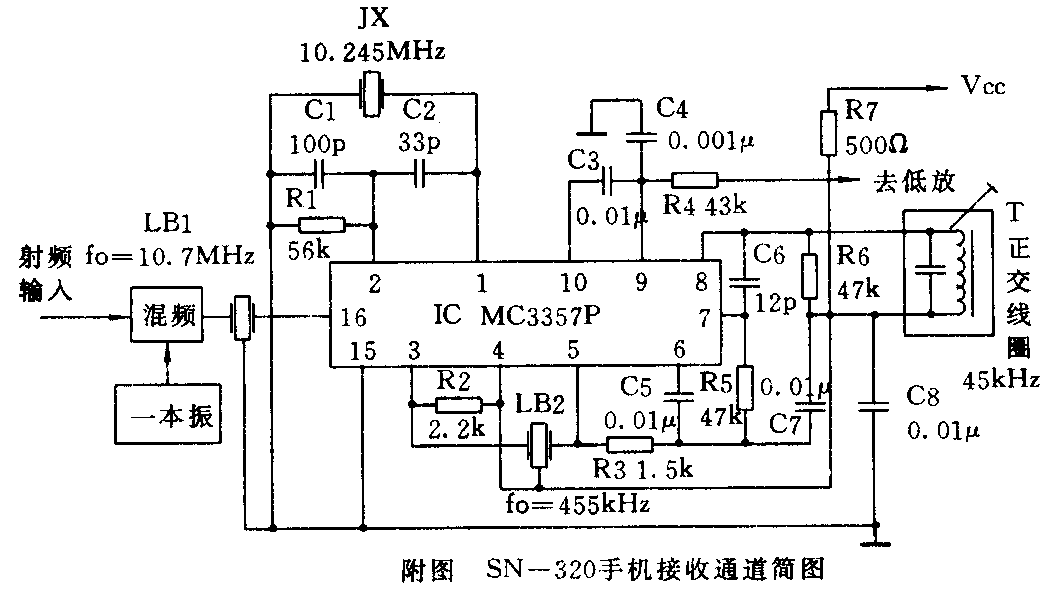

参照印制电路板绘制出手机接收通道简图如附图所示。
首先检测一、二本振的振荡频率，结果均正常，且接收频率等于座机的发射频率；检查10.7MHz晶体滤波器也未发现异常。然后，用数字式万用表测量耳机内阻为8Ω正常值；接着用小改锥触击低放各级输入端点，耳机均有声响，当向前级触击到IC（MC3357P）中频解调器的⑨脚输出时，耳机却没有声响，即中频解调音频没有输出。这说明故障范围已被缩小在中频部分，并怀疑中频解调器有问题。
由附图不难看出，该中频解调器为常见的无绳电话机中第二中频话音解调电路。经测量电压，没有发现MC3357P集成电路各引脚对地的直流电压有何不正常，证明MC3357P集成块良好。再仔细检查IC的外围元件发现耦合电容C7击穿断路，造成IC的⑦脚输出信号经⑧脚输入到鉴频器中的环路中断，导致音频信号无输出。那知，将C7更换一只同容值的新电容后，故障仍未排除。
那么，故障到底出在何处？正处在百思不得其解的情况下，偶然间发现手机印制电路板背面焊点中MC3357P的⑨脚与邻近一焊点贴焊了一只电阻（两端引线剪掉的43k色码电阻）。当用表笔触其两端测量时，发现贴焊不实，有动感。于是，再小心用烙铁将其焊牢（注意：别与周围其它邻近焊点或电阻下方焊点碰上）。还真没料到故障就此排除。事后查到这一电阻正是MC3357P的⑨脚输出信号去低放级的耦合电阻“R4”（见附图）。
在此，特别值得一提的是，这一故障可能会在同一种型号的其它无绳电话机上出现。假如是电阻脱焊，似乎还好办些。若是一旦电阻震掉脱落下来，寻查起来很难找到电阻焊点的确切位置。况且又无随机电气原理图作参考，故障就更难即时排除。建议有类似型号无绳电话机的用户注意将该电阻焊牢。(阮殿清)
