图像轮廓是影响图像清晰度的主要因素之一，因此在彩电电路中都设计了图像轮廓校正电路。传统的轮廓校正电路采用勾边方式，这种电路结构简单，效果明显，应用广泛，但由于采用了二次微分脉冲电路，不可避免地会产生振铃，使图像边缘轮廓受到一定程度的损伤，同时提高了高频噪声，使图像的背景噪声加大。尤其在大屏幕彩电中，其应用受到限制。为了提高图像质量，大屏幕彩电中，一般采用两个途径来提高图像的水平清晰度：一个是对信号的瞬态做延迟型峰化处理，如亮度瞬态增强电路LTI（Luminance Transient Improvement）、彩色瞬态增强电路CTI／CAI（Luminance Transient／Acutance Improvement)。与传统的勾边电路不同，这种延迟到峰化电路采用延迟运算方式提取图像轮廓信息，不会产生振铃和高频噪声；另一个则是对电子束扫描做速度调制，使图像边缘增强。FDA9176／9177是飞利浦公司推出的LTI电路，本文将介绍其原理及应用。

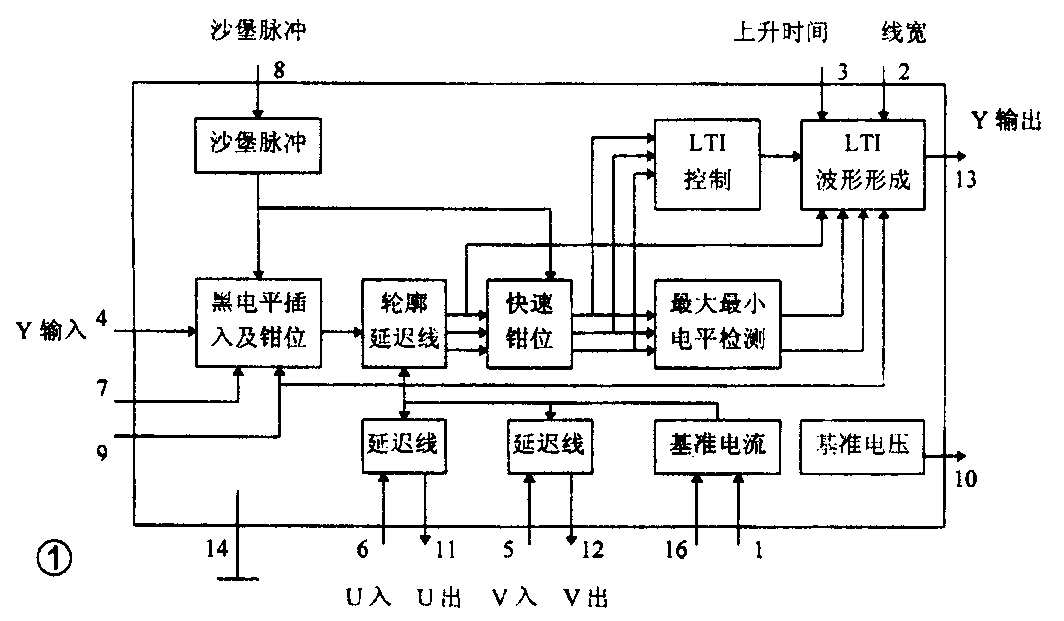

TDA9176采用16脚DIP塑封形式，具有YUV接口，内部电路框图如图1所示。根据功能，电路可分三部分：LTI处理电路，亮度信号输入钳位电路和U／V信号延迟电路，后者用于补偿LTI电路产生的信号延迟。
亮度信号输入钳位电路用于恢复直流电平，TDA9176可以用黑电平钳位，也可用黑电平插入方式，后者可避免输入信号噪声对钳位电平干扰。LTI电路由延迟线、最大最小电平检测电路、LTI控制电路及LTI波形形成电路等组成。当LTI控制电路检测到阶跃信号上升沿时，输出控制信号，使波形形成电路由最小电平切换到最大电平；当LTI控制电路检测到阶跃信号下降沿时，波形形成电路由最大电平切换到最小电平。将此开关信号与原亮度信号混合，可得到边沿较陡的亮度信号，也就是轮廓清晰的图像信号。TDA9176具有上升时间改善功能，2脚内的线宽控制电路可调整输出信号的上升下降沿时刻，即上升沿延迟、下降沿提前（垂直亮线变窄）或上升沿提前、下降沿延迟（垂直亮线变宽）。另外，为了使钳位电路工作正常，需给TDA9176的8脚提供一个两电平的沙堡脉冲或色选通脉冲。

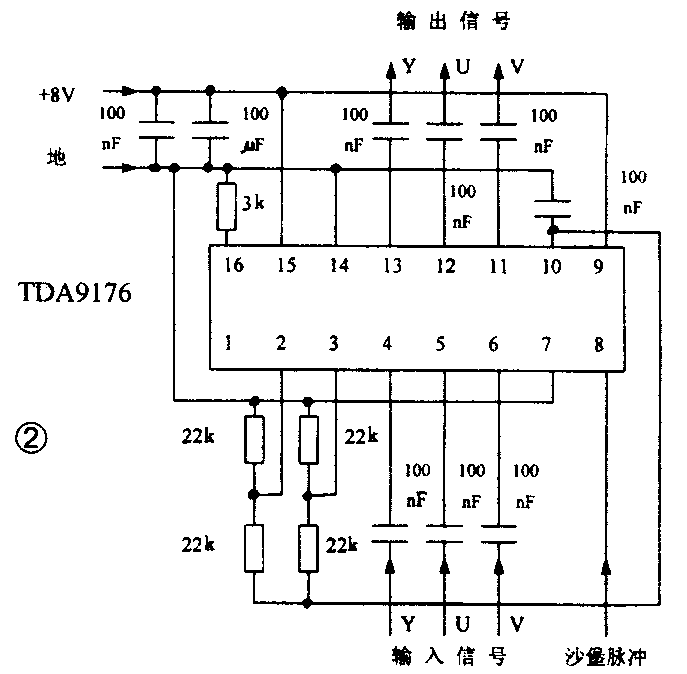

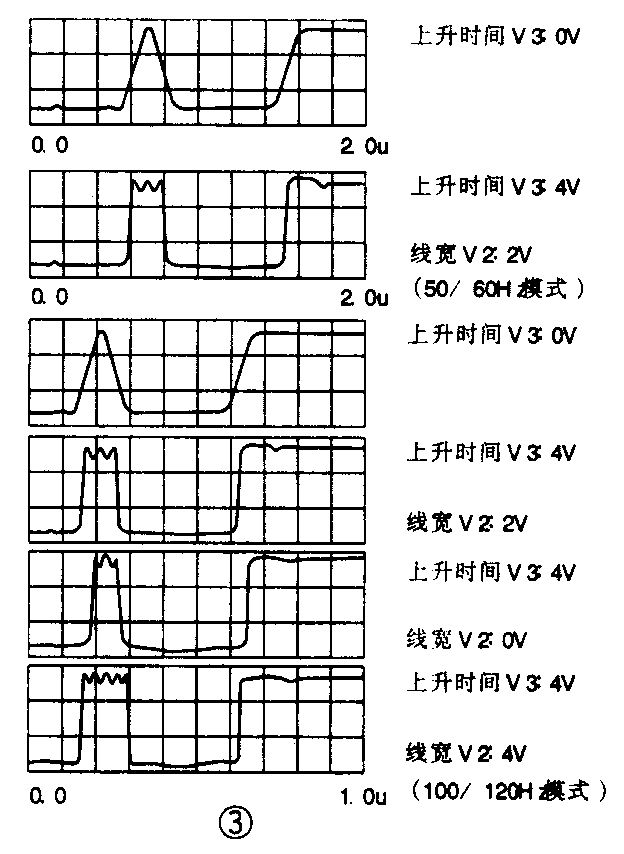

图2给出了TDA9l76的应用电路图。1脚用于场模式选择，倍场频 （10／120Hz）模式下接高电平，一般情况下接地或悬空。2脚接线宽控制电压，范围是0～4V，当3脚的上升时间控制起作用（V3≠0V）时，可对垂直亮线宽度进行调整。3脚电压范围是0～4V，可以控制上升沿时间，控制范围较大，一般情况下，控制电压取2V可得到较好的效果。4脚为亮度信号Y输入，输入信号幅度为1V（黑到白）。7脚为黑电平插入／钳位选择，接地时为钳位模式，接电源时为黑电平插入模式。8脚为沙堡脉冲或色选通脉冲，幅度最小为4V，纹波不大于400mVpp。9脚为亮度信号幅度选择，一般接电源，输入输出信号幅度为1V（黑到白）。10脚为基准电压源（4V），除供内部电路用外，可作2、3脚基准电压。16脚为基准电流源外接电阻，推荐值为3kΩ。15脚为电源，电压为8±0.8V，典型工作电流为24mA。图3给出了不同上升时间及线宽下的LTI输出波形。

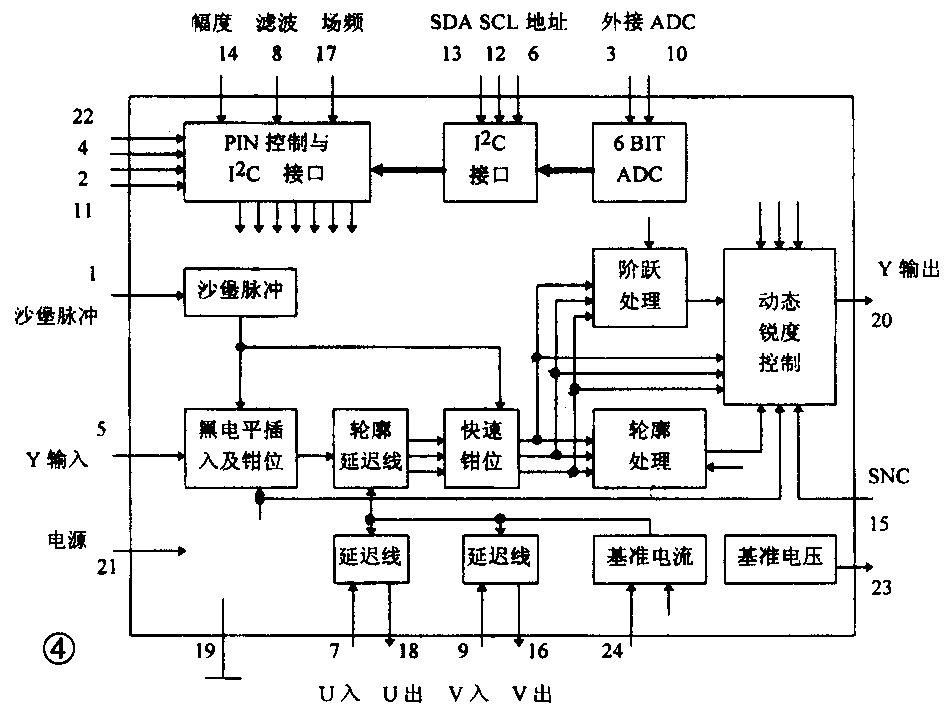

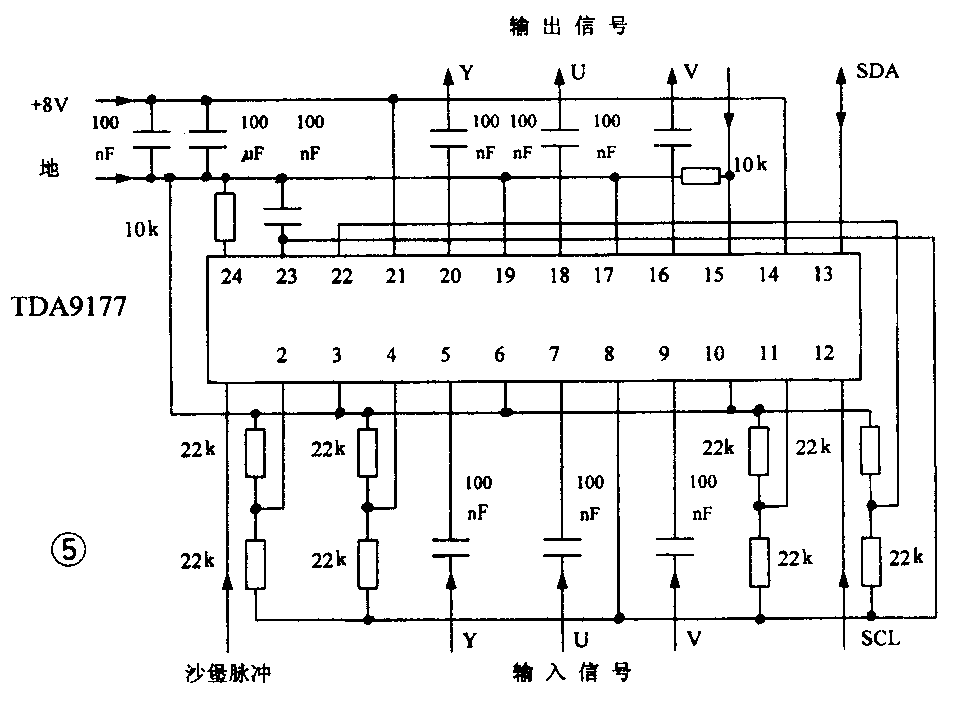

TDA9177是继TDA9176之后推出的改进型LTI电路。与TDA9176相比，增加了I\(^{2}\)C BUS接口、动态图像细节轮廓校正电路、动态噪声核化电路等，性能更加完善。TDA9177采用24脚SDIP塑封形式。体积与TDA9176基本相同，内部电路框图如图4所示，应用电路如图5所示。2脚为核化（Coring）电平控制端。4脚为线宽控制端。11脚为峰化（Peaking）电平控制端。22脚为陡度（Steepness）控制端，可控制上升下降沿时间。15脚为动态噪声控制（SNC Smart Noise Control）端，可接清晰度（Sharpness）控制或环境光检测等电路实现动态图像改善。8脚为轮廓滤波选择，接地时为窄带，接基准电压时为宽带。6脚为I2CBUS应用时的地址选择。TDA9177复位时自动设为管脚控制（PIN Control）模式。

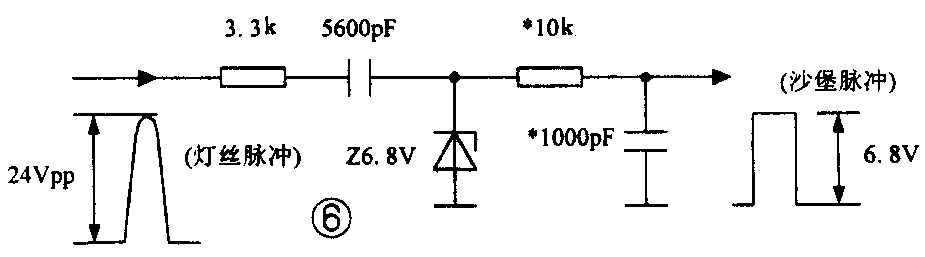

TDA9176／9177性能良好、电路简单、应用方便，特别适合电视发烧友摩机。如您的电视具备Y、U／V接口和沙堡脉冲信号，可直接使用图2或图5电路摩机。如不具备 Y、U／V接口，可将Y插入Y／C分离或亮度延迟线之后，U（或V）插入Y／C分离或色度BPF之后；如不具备沙堡脉冲信号，可用图6所示电路产生一个色选通脉冲。(李砚泉)
