传统的音量控制采用的机械式电位器，易磨损而产生噪声，与遥控电路接口也很复杂。本文介绍的两种轻触式音量控制电路，是用两只轻触按键控制音量的增减，与音响装置和遥控电路接口简单，适合爱好者自己动手制作。

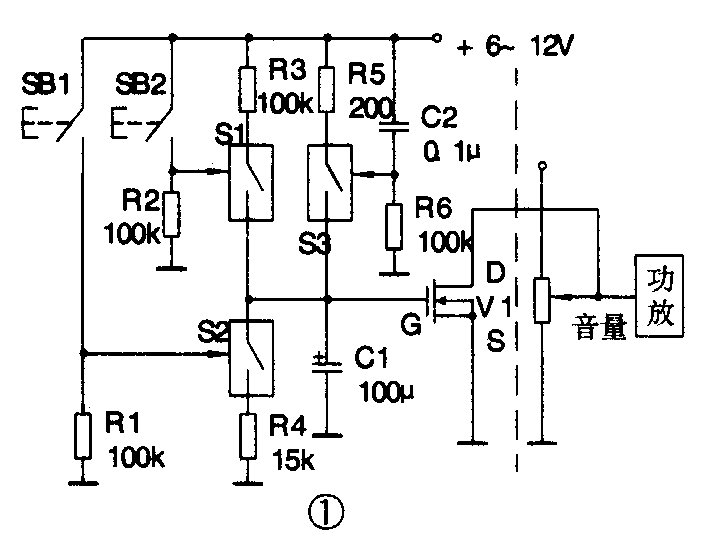

图1是使用VMOS管组成的音量控制电路。音量控制的基本原理是将VMOS管V1作为一个可变电阻并接在音响装置的音量电位器输出端与地之间。V1的D、S极之间的电阻随电压VGS成反比变化，从而可以利用控制VGS实现对音量大小的控制。V1的G极接有3个模拟开关S1～S3和一个电容器C1。其中电容C1起电压保持作用。由于VMOS管G、S极之间的电阻极高，故C1上电压可长时间保持基本不变。模拟开关S1为C1提供充电回路，当S1导通时，电源通过R3、S1给C1充电，C1上电压不断增高，使V1导通电阻越来越小，音量也越来越小；模拟开关S2为C1提供放电回路，当S2导通时，C1通过S2、R4放电，C1上电压不断下降，音量也越来越大；模拟开关S3起开机音量复位作用。开机时，电源经C2、R6微分，在S3控制端产生一短暂的正脉冲，使S3导通，由于RS取值较小，C1很快充到一定的电压，使起始音量处于较小的状态。当按SB1时，S2导通，C1放电，音量增大；当按SB2时，S1导通，C1充电，音量减小。

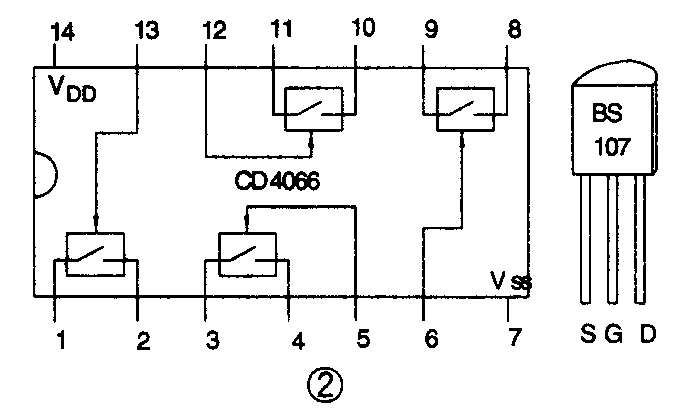

图1中VMOS管V1采用BS107，ST～S3采用一片CMOS四模拟开关CD4066，引脚排列见图2。可任意使用其中的三个模拟开关。
图3是采用专用数控电位器的音量控制电路。X9313W是一片固态非易失性电位器，由内部非易失性存储器记忆可逆计数器的数据，可逆计数器控制31个电阻单元的电阻阵列的接点位置。亦即：VH和VL 之间是31个电阻单元串联，总电阻值为10kΩ。VW相当于滑动触点，由可逆计数器输出的数据控制VW与哪一个触点接通。例如：可逆计数器输出的数据为“00000”时，VW与VL接通；当数据为“11111”时，VW与VH接通。这是两个极端的情况，当可逆计数器数据为其它值时，VW就在VH与VL之间滑动，由此产生了可调电位器的效果。
CS-是片选端，低电位有效，故图3中该端接地，INC-是触发时钟输入，下降沿有效。VW的滑动速度由INC-输入脉冲的频率决定。U／D-是滑动方向控制端，高电平时VW向VH方向滑动；低电平时VW向VL方向滑动。
在图3中，D1、D2组成时钟振荡器，但此振荡器静态时是停振的。按压SB1时，振荡器起振．此时U/D-端为高电平，VW向VH端滑动，所以音量增大；按压SB2时，振荡器亦起振，但此时U／D-端为低电平，VW向接地的VL端滑动，故音量减小。音量增大或减小的速度由1MΩ电位器调整，调好后可用固定电阻代替。

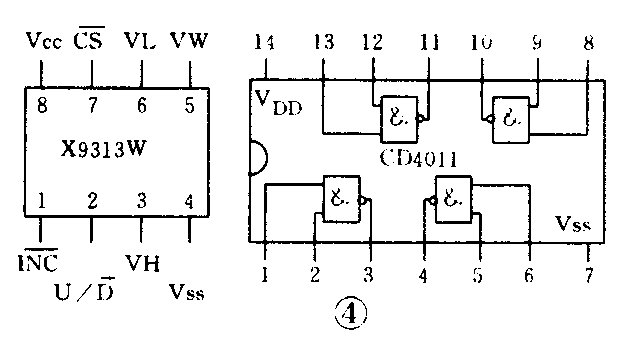

图4是两种IC的引脚功能。
在图1和图3中，由于SB1、SB2的作用只是给受控端施加一高电平，所以与遥控电路接口就变得十分简单。 （李洪明）
