本文向大家介绍一种采用数字调节音量、音调的模块，它一改传统的调节方式，首先是无机械触点，再是直接用数字显示音量和音调状态，且它的两个声道很容易做到同步调节，误差很小。
图1是数字音量音调模块HAD-250A的引脚功能图。在HAD-250A内集成了音量调节、高低音调节、音源开关选择、双声道模拟环绕、数字显示、按键功能选择电路和工作状态记忆保持电路，这些电路的功能都由HAD-250内部的微处理器来控制。所有功能的操作都由按键来进行，完全没有机械触点，这就避免了由机械触点所带来的噪音。由于按键可随意安放在方便的位置，这就解决了干扰屏蔽问题。HAD-250A的性能指标见附表。
目前生产的HAD-250A根据外接显示器和按键的不同分成两个版本：HAD-250A-3和HAD-250A-11。
HAD-250A-3为三按键、三个数码管显示版本，主要是为多媒体有源音箱和小体积音响而设计的。在HAD-250A-3系统中只设置了三个按键：功能键（F）、上升键（UP）和下降键（DOWN）。三位数码管则显示数值大小或开关的工作情况。
在操作时，每按一次功能键（F），则显示的功能便改变一次，其功能符号为：U：音量调节；H：高音调节；L：低音调节；PO：环绕声设置；P1～P4：音源开关设置。
HAD-250A-11为11按键、六数码管显示版本，主要是为台式和组合式音响而设计的。在HAD-250A-11系统中的按键分别控制对应的功能，六位数码管分别显示音量、高音、低音，音源和环绕则由对应的发光管指示。

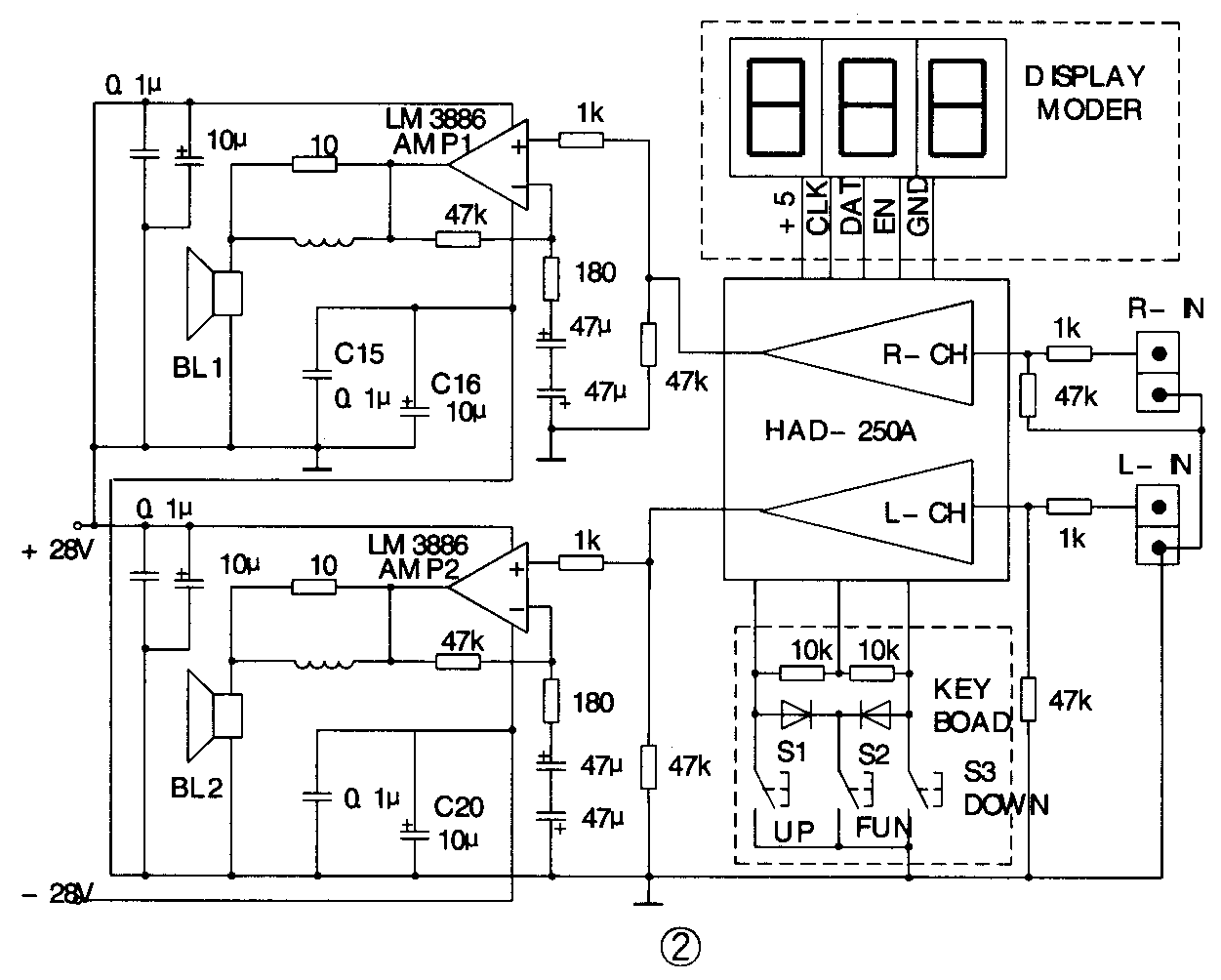

图2是用HAD-250A-3和LM3886组成的有源音箱的电原理图，由于HAD-250A可以安装在主放大器LM3886附近，按键和显示器由于是采用数字信号传送，故较易做好信号的屏蔽和提高线路的信噪比。由于按键和显示器可任意安放，故较易合理安排按键和显示器的位置，使整体结构更合理。当采用交流双25V供电时，这个功放电路的不失真功率可达2×50W，足可满足多媒体对音箱的输出功率的要求。当然这款功放也可用在多声道立体声功放系统中。
LM3886是美国国家半导体公司生产的一种音频功率放大集成块，其输出功率可达50W以上，且LM3886具有较完善的保护功能，当输出电流、芯片温度等超过允许值时，其内部保护电路动作，以免芯片损坏。当然主放大器也可采用其它集成电路和厚膜集成块，如：TDA2003、LM1875，傻瓜功放厚膜等。

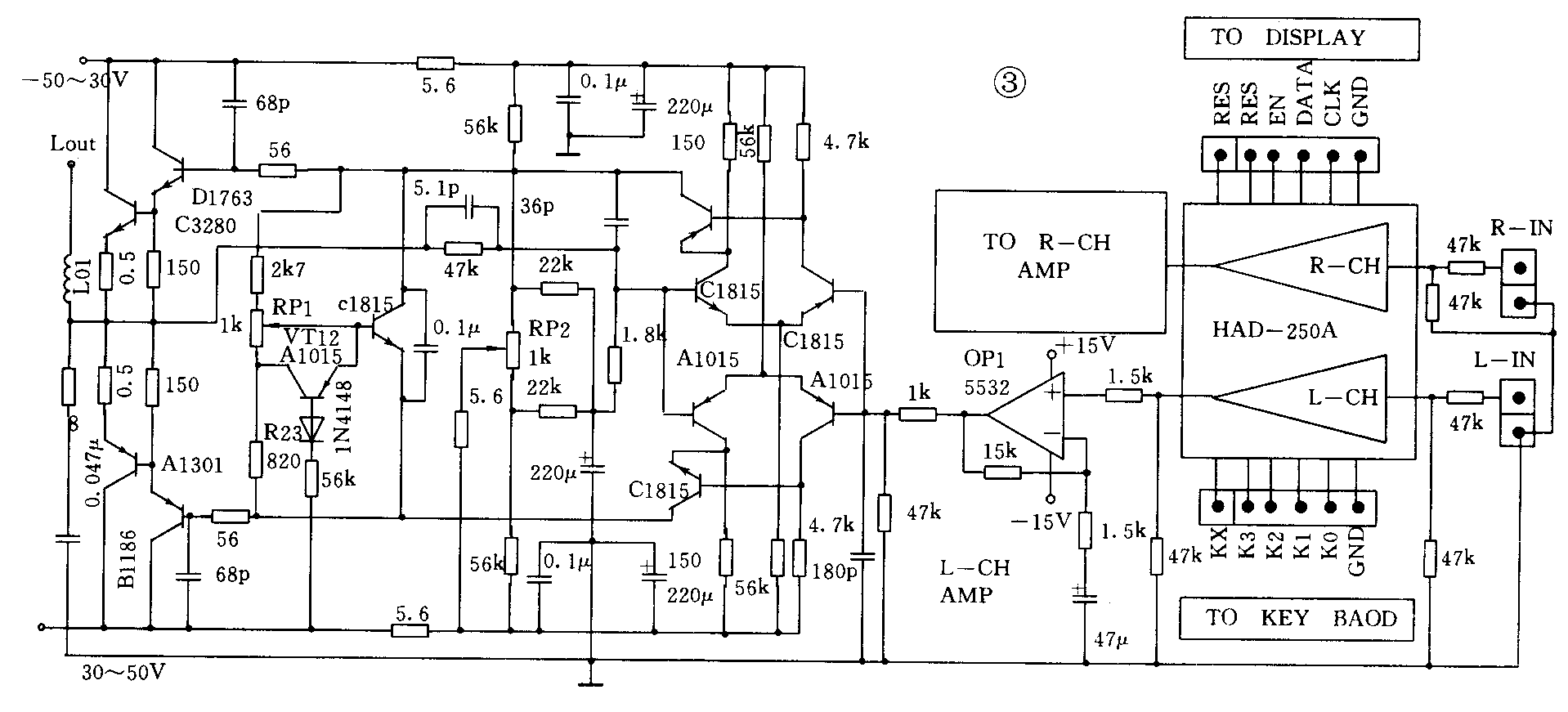

图3是用HAD-250A-11和分离元器件设计的一种功放线路，其输出功率达2×150W，可满足家庭影院和卡拉OK的要求。图中，RP1是后级功放管的静态电流调整电位器，RP2是功放中点零位的调整电位器。
在使用HAD-250A时应注意，供电电压千万不能超过HAD-250A允许的最大工作电压，以免带来不必要的损失。HAD-250A的两组供电电压最好是采用独立的电源，即+8V和+5V最好分开，这样可降低数字电路部分的噪音对模拟信号的干扰。＋5V供电电压可以和显示器共用一组+5V电压。
我们完全有理由相信，随着各种新的器件的不断推出，音响爱好者和音响设计师们会有更多的选择，做出更完善、更好的音响设备。
本文介绍的HAD－250A数字音量音调模块由武汉铁路电器公司供应，参见本期插页广告。（朱小华）
