学装电子鸟

这个有趣的小电路，不但能发出模仿小鸟的叫声，还有两只发光二极管交替闪亮，将它装在玩具鸟中，就成了一只会眨眼又会鸣叫的电子鸟。

图1是眨眼鸣叫电子鸟的电原理图。电路可以分成两个部分，左半部分是电子鸟鸣叫电路，右半部分是由两只发光二极管组成的眨眼控制电路。

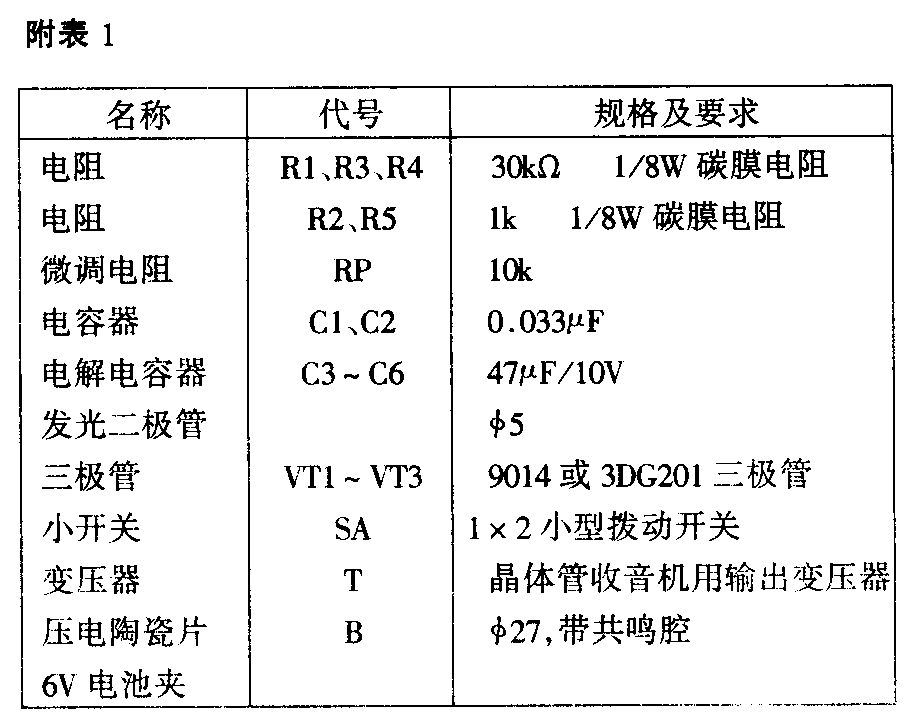

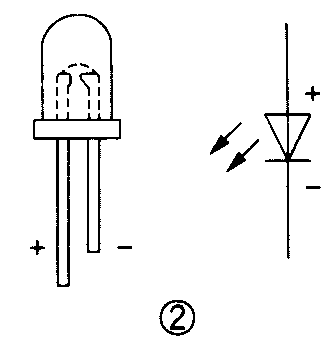

制作时，首先按附表准备好所需的元器件。先装电子鸟的眨眼部分，这部分由三极管VT2、VT3，电阻R2～R5，电解电容器C5和C6及两只发光二极管组成。发光二极管是一种把电能转换成光能的半导体器件，在使用中要注意它的正负极，如图2所示（仔细观察它的内部结构、外型及引线，就可以判断它的正负极）。发光二极管的工作电压为1.8～2V，低于此电压，发光二极管不亮，电压稍高一些又会使发光二极管的电流过大而损坏。所以在使用中应串联限流保护电阻，使发光二极管的工作电流在1～30mA范围内（电路中R2和R5就是限流电阻）。按图焊接无误，接通电源，电路就可正常工作，两只发光二极管交替闪亮。

第二步再装电子鸟的鸣叫部分。发声部件使用的是压电陶瓷片，这是一种电—声、声—电转换元件。它的体积小，价格便宜。使用时先将两根导线分别焊在它的铜底片和镀银面上，焊接时间不宜过长，以免损坏它的镀银层。焊好后给压电陶瓷片装上共鸣腔，以增大音量。再将输出变压器（注意只用初级边的三根引线，次级空着不用）、三极管VT1、电容器C1和C2、电解电容器C3和C4（注意极性）、电阻R1和微调电阻RP焊接好。这部分电路不与眨眼电路连接(即VT1的发射极先不接到VT2的集电极上，而是接到电源负极上），单独通电进行调试。调试时调整微调电阻RP，使声音适中。

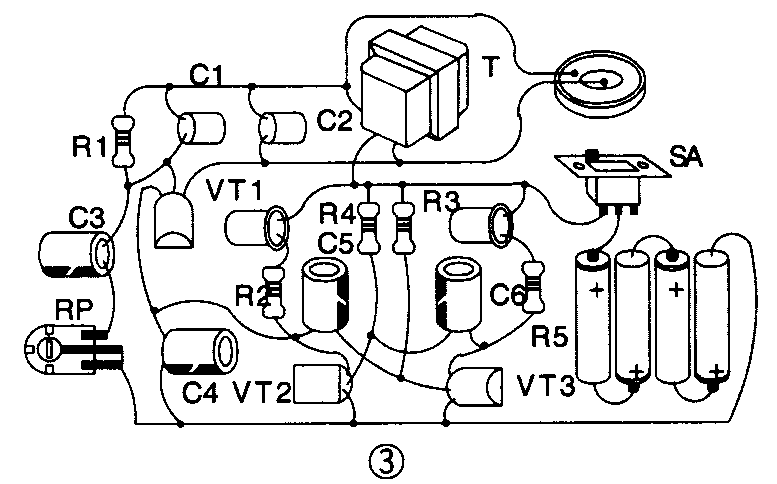

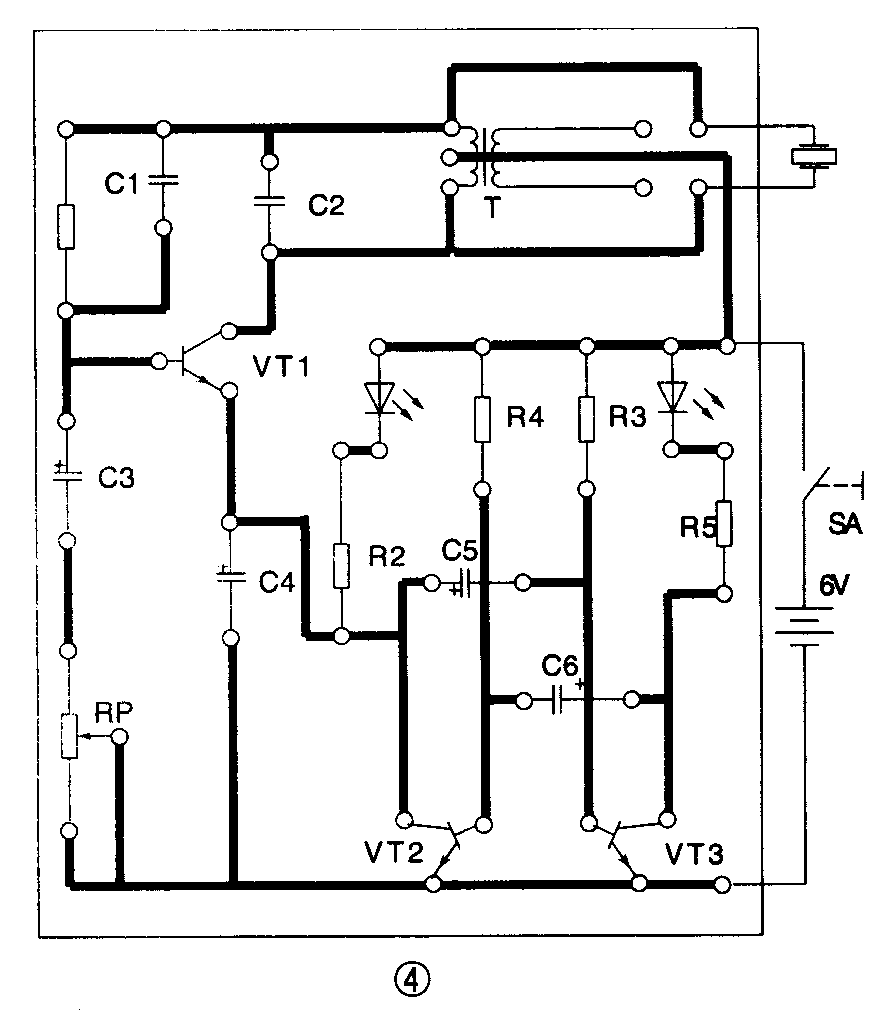

最后将两部分电路合并，即把VT1发射极接到VT2的集电极上，再细调微调电阻RP，制作即告完成。图3给出了这个电路的实体连接图，图4是印制电路板安装图。

眨眼控制电路实质上就是一个对称的三极管多谐振荡器。多谐振荡器利用电容C5和C6的充放电过程，使三极管VT2、VT3交替导通。即在每一时刻只有一只三极管导通，而另一只三极管截止。两只电阻R3与R4分别为电容器C5与C6提供充电电流，也为三极管VT3与VT2提供工作电流。因此R3、R4和C5、C6共同决定了振荡器的工作频率。两只三极管在多谐振荡器工作的同时还分别控制着它们集电极上的发光二极管。当三极管导通时，它集电极上串接的发光二极管就发光。

电子鸟的鸣叫电路实质是一个用变压器作电感的三点式音频振荡器。由于只有一只三极管，所以要产生振荡还需要有电容C1、C2、变压器及电阻R1。在这个振荡器的基础上增加了C3和RP，从而使振荡器产生间歇，声音有节奏。同时由于三极管VT1的发射极又受到多谐振荡器的VT2控制，加上电容器C4的充电、放电作用，使鸟的叫声变化多端，更加悦耳。 （周海）
