编者按：为了配合中国科协青少年工作部与本刊联合举办的“少年电子技师”等级证书认定活动，我们特推出《有声有色的趣味电子制作系列》。该系列选用当前电子领域中的新颖器件——音乐、模拟、语言集成电路，让青少年朋友贴近新技术，从较高层次入门电子技术领域。广州袖珍计算机技术服务中心将组织一批相应的制作套件，中小学电子爱好者可以利用双休日和课外活动时间动手制作，在实践中学习电子科学知识，由此走进五彩缤纷的电子世界，亲自去领略科学的神奇与美妙。我们衷心欢迎广大中小学生、辅导员老师积极参与，希望你们（包括学生家长和所有热心人士在内）多提宝贵意见，让我们共同将此趣味电子制作系列办得更有声、更有色。

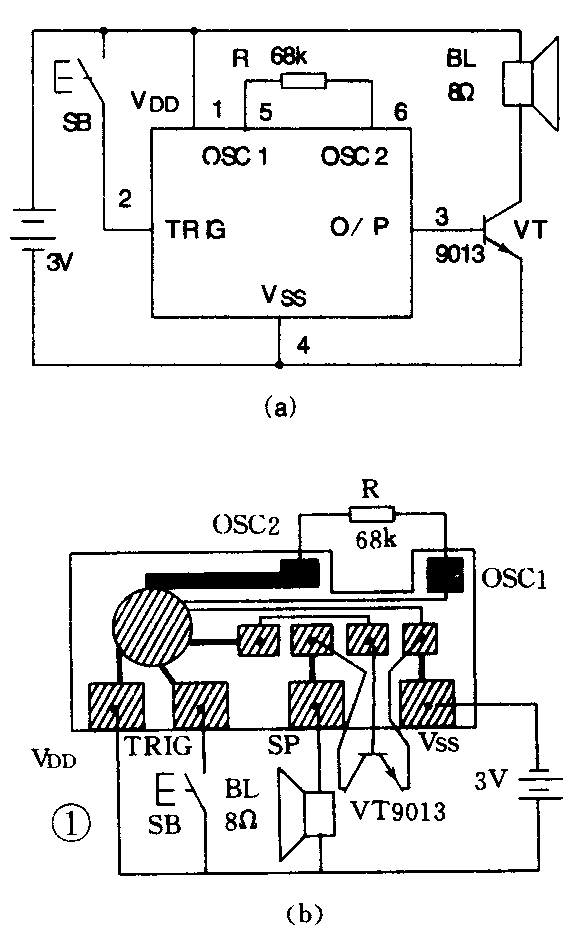

电子音乐门铃是音乐集成电路最典型最普遍的应用之一。音乐集成电路绝大多数采用“软封装”结构，它是一种把集成电路芯片与印制电路结合成一体的半导体集成器件。图1是音乐门铃基本应用电路。图1（a）是电路图，由标准图形和文字符号组成。图1（b）是印制电路板图，由实体示意图和图形符号所组成。
在图1电路中，音乐信号由集成芯片IC（图1（b）中圆形部分）产生。该IC共有6条引脚，分别与6条印制线路连接。其中第1脚和第4脚分别接到电源正（＋）极与电源负（－）极，电源通过这2条引脚给IC供电。第2脚和第1脚之间接按钮开关SB，用以控制IC工作，每按一下SB，第2脚就得到一个正触发脉冲信号．使IC输出一音乐信号。第3脚是IC的信号输出端，其输出信号加到晶体三极管VT的基极（b），由VT放大后从集电极（c）送到扬声器BL，使其发出乐曲声。第5脚和第6脚外接电阻R（有的IC把R集成在电路内部，故只有4条外引脚），用来调整音乐信号的节奏快慢。R的电阻值越大，节奏就越慢，反之节奏则越快。通过调整R，可获得悠扬悦耳的乐曲声。
初学者对上述原理，如果一时不能完全理解并不要紧，先有个初步概念就行了，
接下来按图1把元器件逐一插焊到印制电路板上，焊好后应对照图1仔细检查，直到确认没有错误后再接通电源。这时按一下按钮开关，扬声器就会发出音乐声。必要时适当调整一下R的电阻值大小，使得音乐节奏快慢适中。最后把装调好的电路板固定在塑料盒（如肥皂盒，“可乐”瓶等）或工艺品中。至此，一个由自己亲手制作的音乐门铃即告成功。记住：请不要忘了在塑料盒上给扬声器钻些放音孔啊！
在图1电路的基础上，再增加少量元器件，就可以制作出多种功能独特的电子门铃，如：声光音乐门铃、记忆门铃、多曲音乐门铃、对讲门铃、遥控门铃等。如采用“叮咚！您好，请开门”、“欢迎光临”这类语言电路，还可做成“会说话”的门铃（将供应套件及电路资料）。

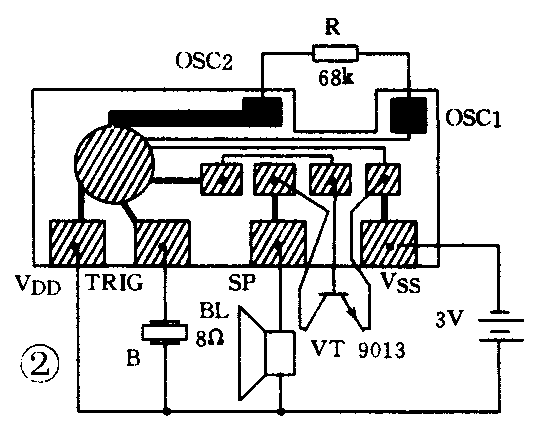

图2所示的音乐门铃，它没有普通音乐门铃所用的按钮开关，取而代之的是压电蜂鸣器（B）。客人来访时用手轻轻敲门，室内的门铃就会奏起欢快的迎宾曲。请同学们把图2的印制电路图改画成电路原理图。图2中的B是压电蜂鸣器。
下期预告：全电子录音机 （王南阳）
