资料说明：
1 采用M17机心的常见的松下彩电有：TC—25GF10R、TC－25GF12G、TC－29GF10R、TC－29GF12G、TC－29GF15G、TC－29GF15R、TC－29CF20R、TX—25GF10H、TX－33GF15X等。本资料原则上都适用于这些机型。
2 M17机心有3种维修状态：故障自检状态；存储器初始化状态；电路设置和调整状态（亦称市场状态）。调整I\(^{2}\)C总线数据一般在第3种状态下进行，该状态在本文中以后简称为调整状态。
3 如何进入调整状态：按音量键使彩电音量为0；再按遥控器定时键，使屏幕出现定时关机时间后松开；然后同时按下遥控器召回（RECALL）键和彩电音量（－）键，约5秒彩电即进入调整状态。

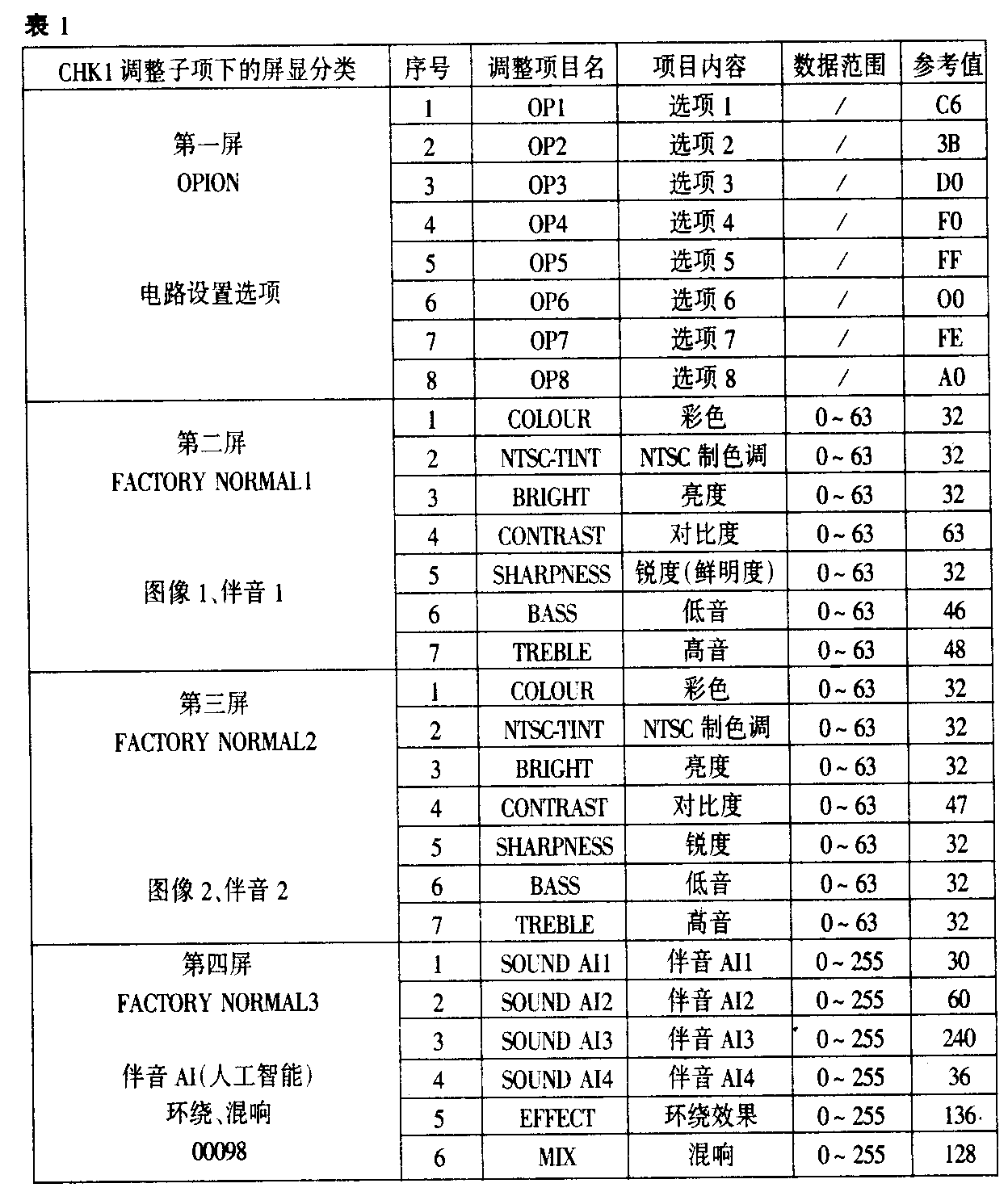

4 在调整状态下按遥控器数字1、2键可循环选择CHK1～CHK4四个调整子项，屏幕右上角会相应显示CHK1～CHK4字样，本期中表1为CHK1的调整项目及数据，下期刊登CHK2～CHK4的项目及数据。
5 在各调整子项之下，按遥控器数字键3键可使选择（项目）光标下移或右移；按4键可使选择光标上移或左移。选好调整项目后，按遥控器音量（＋、－）键即可改变数据值。数据被改时，屏显对应的项目名由绿色变为红色：调好后按数字0键，所改变的数据被存入存储器，项目名又由红翻绿，表示调整数据已被存储。

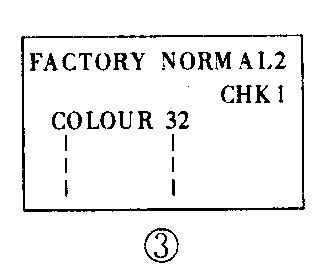

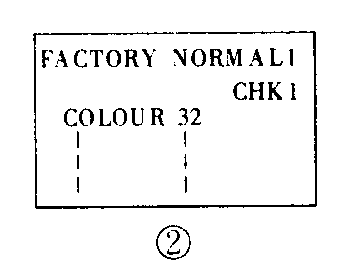

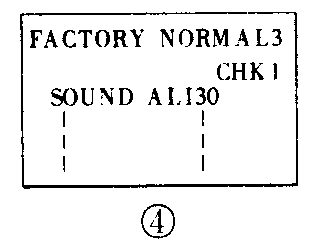

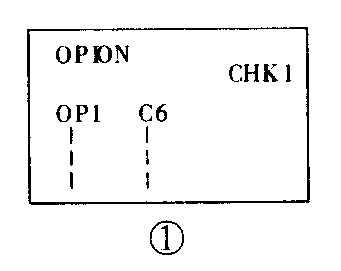

6 在CHK1下共有4屏（幕）调整项目，如图1～4所示。按遥控器数字键3或4，可选择调整项目和进行翻屏（选择屏幕）。
7 M17机心中不同机型彩电的同一项目数据不一定相同，但一般调整仅是对个别项目数据进行修改，且应以实际图声或光栅效果为准，即使数据偏离一点标准参考值也无所谓。若更换存储器IC1211或大面积改变项目数据，应对新换存储器进行初始化，以将正常数据写入新换存储器。
8 存储器初始化：关闭电源，在彩电测试端TPA14与地间接一跳线。接通电源，即自动进行初始化，然后彩电便进入上述调整状态。断电拆去跳线，初始化完成。
9 退出维修（调整）状态：关闭电源即可使彩电退出维修状态。（王德沅）
