电子节能灯原理与检修

（莫恩）电子节能灯作为新一代的电光源，具有节电、明亮、易启动、无频闪、功率因数高等突出优点，正得到越来越广泛的应用。“中国绿色照明工程”已将其作为“九五”重点节能项目大力推广。下面对电子节能灯的种类、原理和检修方法作一介绍。

电子节能灯包括节能荧光灯管和高效电子镇流器两个主要部分。节能荧光灯管采用三基色荧光粉制造，发光效率大大提高，光效可达60Lm／W以上，是白炽灯的5～6倍，比普通日光灯提高40％左右。高效电子镇流器采用开关电源技术和谐振启辉技术，工作频率30～60kHz，效率进一步提高。采用电子镇流器的节能灯，不仅彻底消除了普通日光灯的频闪和“嗡嗡”噪声，而且功率因数可达0.9以上，比普通日光灯提高80％左右。

就其结构而言，电子节能灯可分为一体式和分体式两类。

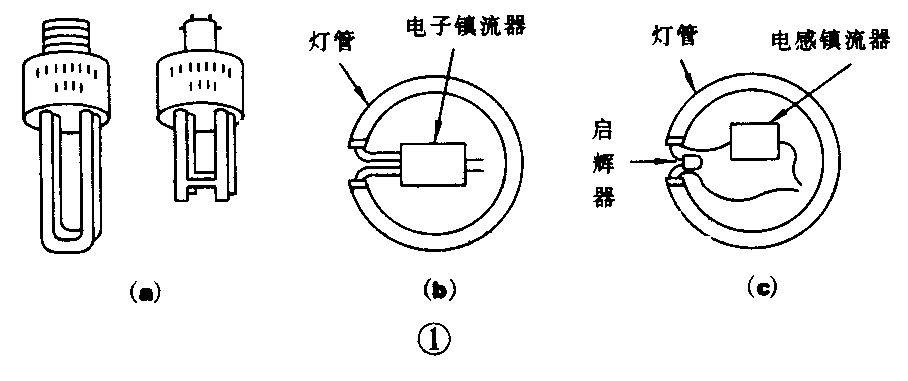

1．一体式：节能灯管和电子镇流器紧密结合为一个整体，并配上普通白炽灯头（螺口或卡口）。一体式电子节能灯体积小、重量轻、使用方便，可直接替换白炽灯（图1a）。

2.分体式：电子镇流器与节能灯管结构上互相独立，用导线作电气连接。维修较方便。吊灯、顶灯等体积较大的灯具一般采用分体式结构（图1b）。值得注意的是，在分体式节能灯产品中，仍有采用普通电感镇流器和启辉器的（图1c），这类产品不具有采用电子镇流器带来的优点。

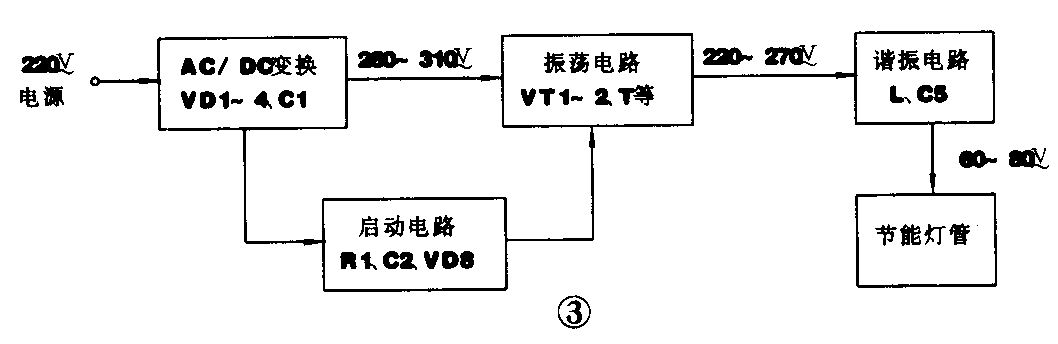

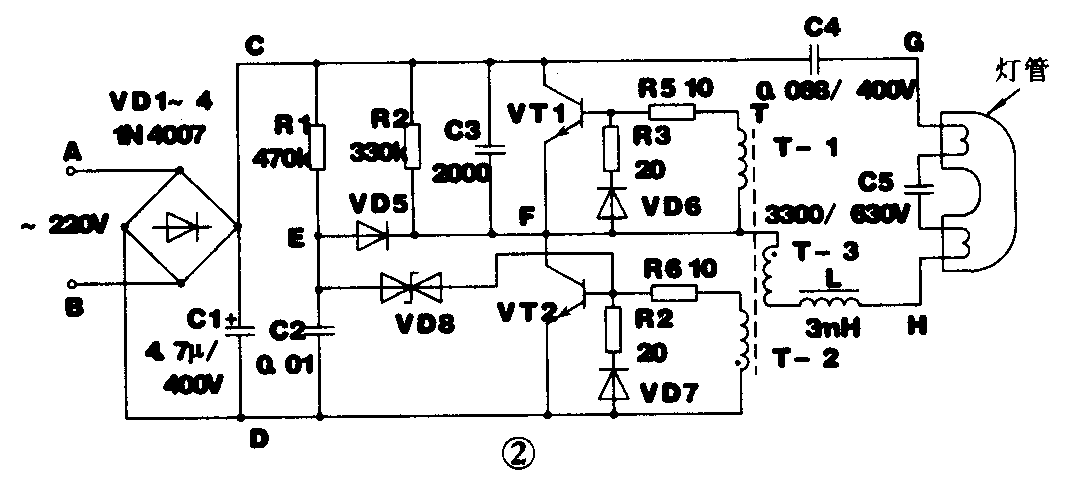

目前市场上电子节能灯品种繁多，但其电路原理却大同小异。图2是一种较常见的电子节能灯的电原理图，其工作原理可用图3方框图来说明。交流220V市电经VD1～VD4桥式整流、C1滤波后，输出约310V直流电压（空载）。功率开关管VT1、VT2和振荡变压器T等组成自激振荡电路，将310V直流电源变为高频交流电源去点亮灯管。R1、C2、VD8组成振荡启动电路，接通电源后，310V直流电源经R1对C2充电，当C2上电压达到双向二极管VD8阀值时，VD8导通，使功率开关管VT2因获基极电流而导通，此时310V直流电源流经C4、灯管上端灯丝、C5、灯管下端灯丝、L、T-3、VT2等，并对谐振电容C5充电。由于振荡变压器T各绕组的耦合作用，VT2很快由导通变为截止，VT1则由截止变为导通，此时谐振电容C5通过灯管上端灯丝、C4、VT1、T-3、L、灯管下端灯丝放电。如此周而复始，VT1、VT2交替导通形成振荡，其频率取决于L、C5串联谐振电路（图2电路约50kHz）。同时在谐振电容C5两端产生一个Q倍于振荡电压的高电压，将灯管内气体击穿而启辉。当灯管点亮后，其内阻急剧下降，该内阻并联于C5两端，使L、C5串联谐振电路Q值大大下降，故C5两端（即灯管两端）的高启辉电压即下降为正常工作电压，维持灯管稳定地正常发光。

从发光效果看，电子节能灯常见故障可分为三大类：①完全不亮；②灯管两端发红，但不能正常启辉点亮；③灯管虽可点亮，但发光微弱。

1．完全不亮。遇此故障首先应细心检查灯头、电子镇流器、灯管之间接线有无松脱或断线，电子镇流器内部元器件有无虚焊或引脚相碰短路现象。然后分三步检测电路：

① 检测直流供电电路。仍以图2所示电路为例，正常时C、D两点间直流电压为260V～310V，如没有或过低，则应重点检查VD1～VD4、C1等元件。

② 检测振荡电路。电路正常振荡时，VT1、VT2两振荡管的b-e极间均为-0.3V左右的反偏电压，C、F两点间应有220～270V的高频交流电压。如不起振，应重点检查VT1、VT2、R2、C3、C4、L、VD8等元器件。VT1、VT2损坏后如配不到原型号的，可用BV\(_{ceo}\)≥350V、ICM≥0.2A、P\(_{CM}\)≥节能灯功率、fT≥10MHz的其它型号NPN管代用。L如损坏，可用φ0.3mm左右漆包线在原铁芯上绕200～300匝即可。

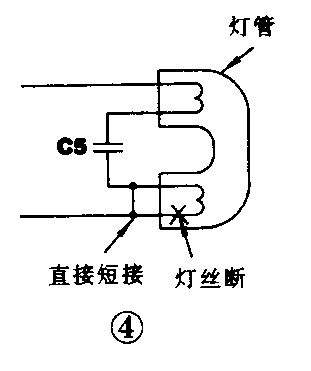

③ 检测灯管。电路各元件检查均正常，灯管仍不亮，则是灯管损坏。如灯管一端灯丝断，可将其直接短接应急使用（图4）。

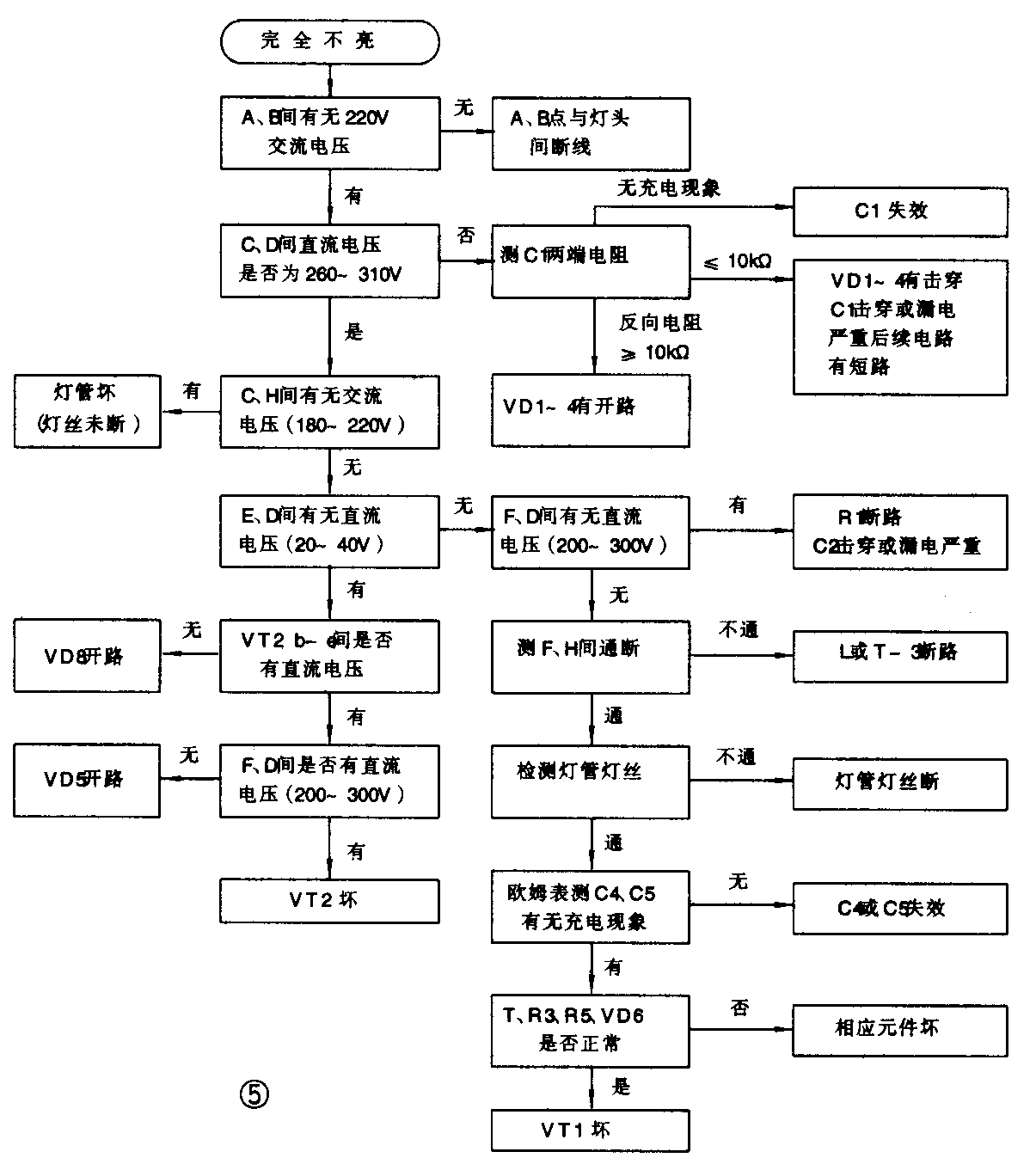

此类故障检修流程见图5。

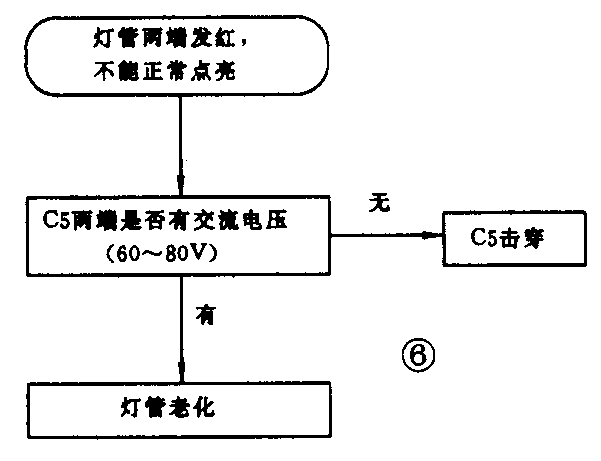

2．灯管两端发红，但不能正常启辉点亮。此故障大多为谐振电容C5击穿所致。电路正常工作时，C5两端应有60V～80V高频交流电压，如C5两端电压为0，则C5已击穿。灯管老化也会造成此故障。此类故障检修流程见图6。

3．灯管虽可点亮，但发光微弱。此现象说明电路已起振，应着重检测高频交流电压值是否符合要求。正常时C、F两点间高频交流电压应为220V～270V，灯管两端应为60V～80V。如过低则说明振荡太弱，原因多为VT1、VT2性能变差、R5或R6变质等。C4击穿也会造成发光弱。此类故障检修流程见图7。
