说明：
1．暗平衡（显像管三色截止点）调整，项目名：RCUT GCUT BCUT。
2．亮平衡（显像管激励）调整，项目名：GDRV BDRV。
（1）调亮度至“20”，对比度为“40”。
（2）彩电进入维修状态，用AV键调出左图信号。
（3）按频道键调出RCUT、GCUT、BCUT，并按音量键调数据值各为“32”。再调出GDRV、BDRV，并调数据分别为“20”。
（4）按数位（选择）键，关断场扫描，调显像管加速电压电位器，使屏上出现一条微亮的水平线。进行三次调整，分别调好三条（红、绿、蓝）线，使它们都以相同电平现于屏幕，这样便出现一条白色水平线。
（5）接通场扫描，对照左图白色和黑色部分，进行亮区和暗区检查。调整GDRV、BDRV实现亮平衡，微调RCUT、BCUT、GCUT可使暗平衡最佳。
3．水平位置调整（HPOS）。
4．垂直位置调整（VPOS）。
（1）彩电进维修状态，按AV键调出此测试图。
（2）按频道键调出项目HPOS或VPOS。
（3）按音量键调整数据值，使测试图案位居屏幕中央即可。
5．副亮度调整（项目名BRTC）
（1）调场幅（HIT）使屏幕上、下出现场逆程暗带。
（2）调对比度至“00”，亮度至“50”。使彩电进维修状态，并调出左图。
（3）调出项目BTRC，按音量键使左图白色部分微亮。
（4）按音量（＋）键，使场逆程带的黑色与测试图黑色部分勉强能分辨即可。
（5）恢复正常的对比度和场幅。
6．场（垂直）幅度调整HIT，水平（行）幅调整WID。
（1）彩电进维修态，按AV键调出上图测试信号。
（2）按频道键调出HIT或WID。
（3）调整HIT，先按音量键调小场幅，然后调大至左图中第一条横线接触到屏幕边缘。
（4）调整WID，先按音量键使数据为24，然后看光栅大小，微调音量键，使行幅略大于屏缘。
7．东芝F5SS机心彩电自带测试信号发生器，在进行I\(^{2}\)C总线系统调整时，对某些项目的调整，可调出测试信号图案帮助调试，这样可使调整更准确、更直观。

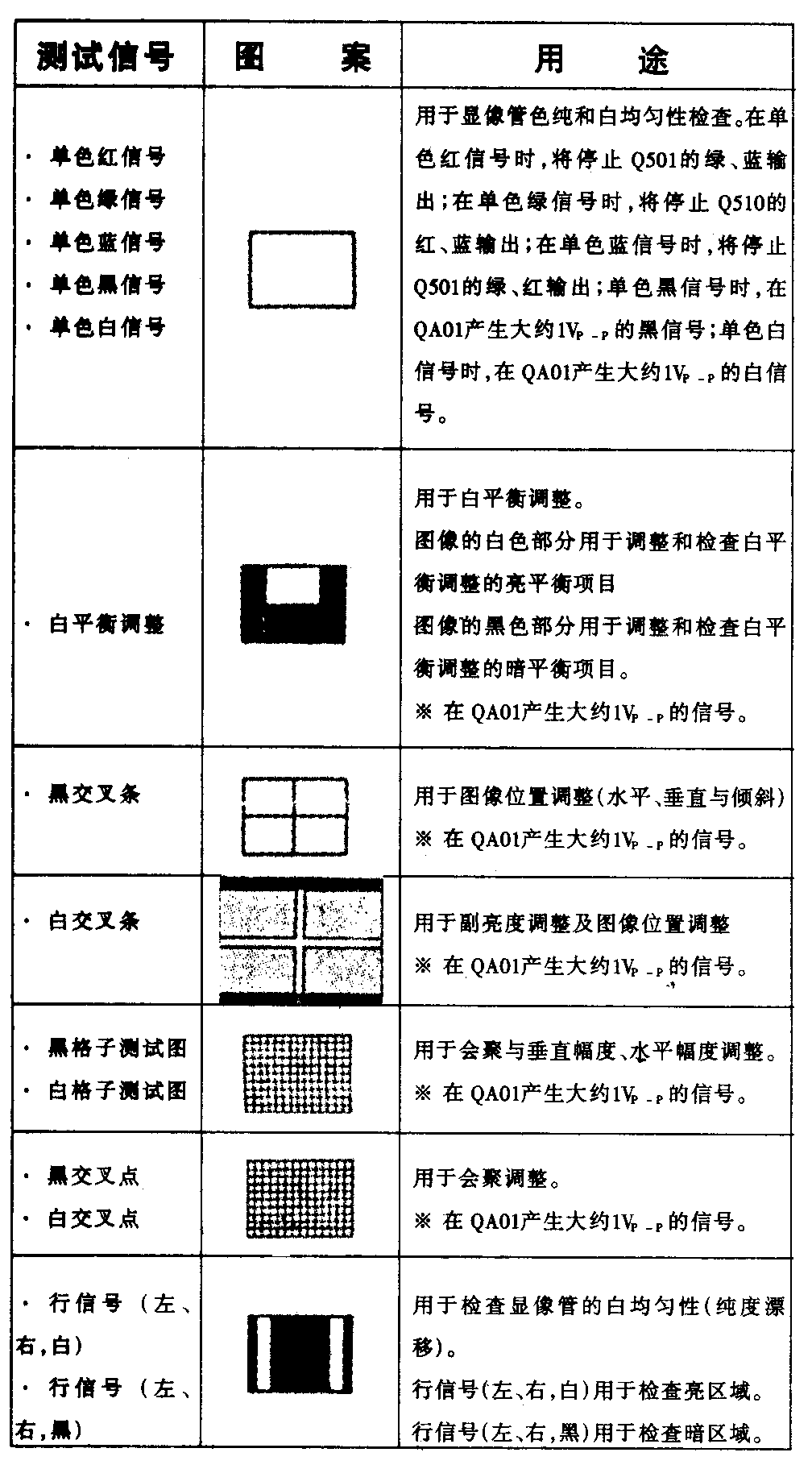

8．要调出测试图案必须首先让彩电进入维修状态（具体步骤参见上期文章）。彩电在维修状态上，按遥控器AV（→）键便可选择测试图案。每按一次，测试图案就改变一次，其顺序为：测试图关断→NTSC制测试图案→PAL制测试图案→测试图关闭。NTSC和PAL各有14种测试图案，以上表中所示为序，随AV键的按动而依次出现，用户可随意选择。
9.选定测试图案后，通常再按频道键选择调整项目；项目选好后，再按音量（VOL＋、－）键调整（电平）数据，直至测试图案符合要求。上表中的按键一般均指遥控器上的按键。（王德沅）
