目前遥控彩电大多采用微处理器实现频段转换和频率调谐控制，这给选台电路的故障分析增加了难度。但实践表明，微处理器损坏的概率很小，故障通常出在其外围电路，因此，只要弄清调谐选台的基本原理，掌握关键检测点的电压，完全可以借助数字万用表对这类故障进行快速检修。
一、选台电路及原理

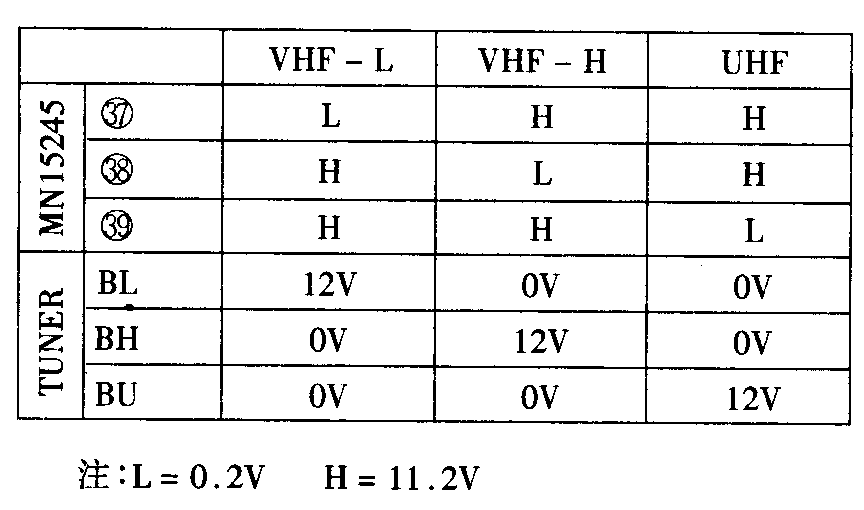

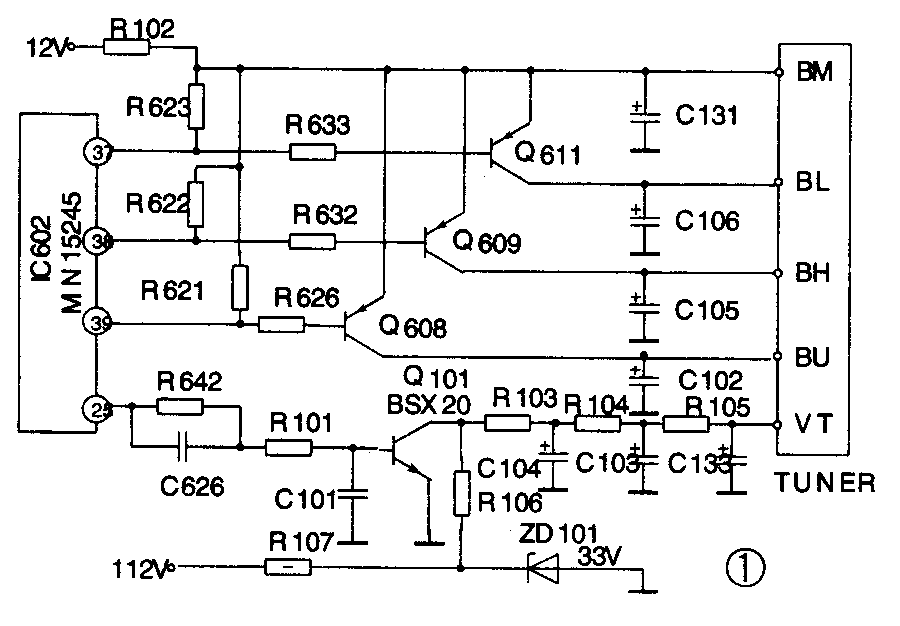

对于不同型号的微处理器其外围选台电路都大同小异，主要由频段转换电压发生电路和调谐电压发生电路构成，现以康佳T9l8A型机为例，简述调谐选台原理。选台电路见图1，微处理器MN15245的、为频段选择控制端，并分别经开关管Q611、Q609、Q608反相接至调谐器的BL、BH、BU，当某频段选通时，该频段控制端为低电平，使相应的开关管饱和导通，为调谐器提供12V的工作电压，其他频段控制端此时均为11.2V的高电平，对应的开关管处于截止状态。转换控制电压与频段的关系如下表所示。
供给调谐器的调谐电压是由MN15245的25脚输出的调宽脉冲经Q101反相再经三级RC滤波器滤除纹波后得到的，由于Q01集电极电源被稳压管ZD101稳定在+33V，所以随着基极输入脉宽的变化，在调谐器的VT端可得到0～30V的调谐电压。调宽脉冲与调谐电压的波形见图2。
改变调谐电压实际上是改变调谐器中变容二极管的反偏电压从而改变高频头选频网络和本振回路的频率，这种频率逐渐变化的过程就是搜索选台的过程，当频率调谐到某个电视频道时，按下存储键，有关调谐频段和调谐电压等数据就会在存储器中保存下来，可见每个预置频道都对应有固定的调谐电压，如果调谐电压不稳，就会产生跑台和跳台现象；如果调谐电压范围不够，搜索频率就不可能覆盖本频段的所有频道，将会造成某些频道节目无法接收。
二、检修实例
例1 故障现象：V\(_{L}\)、VH频段部分频道跑台。经检测V\(_{T}\)端低于4V和高于23V的调谐电压较稳定，介于4～23V之间的电压时有波动，最大变化量达1.7V。
分析与检修：由于调谐电压在高、低段能稳定不变，说明微处理器、存储器、开关管、稳压管均无问题，调宽脉冲正常，当V\(_{T}\)端位于中间值时（调宽脉冲占空比接近50％）波动明显增大，说明滤波平滑功能存在故障，卸下RC网络的3个电容检测，其容量均不到标称值的一半，换上3只0.68μF的无极性电容，故障排除。
例2 故障现象：多数频道选台困难，伴有跳台、跑台。检测发现调谐电压最大只能达到十几伏，且不稳，但33V的稳压值正常。
分析与检修：滤波电容严重漏电和开关管软击穿均可能造成上述故障。将滤波网络与开关管集电极断开，调谐电压仍不能上升，证明开关管BSX20已损坏，用2N4150代换，故障消除。
例3 故障现象：V\(_{H}\)频段增补频道Z9（232.25MHz）的电视信号接收不到。查调谐器VT端最大值为28.9V，稳压值为31.6V。
分析与检修：该故障产生的原因是调谐电压高端偏低，致使调谐频率达不到232.25MHz。在稳压管上串接两只1N4001二极管以抬高调谐电压，重新选台，所有频道节目均能收到。（万钧力）
