（何大明）韩国高仕达影碟机在我国拥有量比较大。这种进口机器的维修资料很缺乏，给维修工作带来不少困难。笔者在维修这种机器的过程中，总结一些经验实例作一介绍，供大家参考。
例1．高仕达R333小影碟机，放像和伴音均正常，但图像上有很多横白点。
高仕达影碟机无信号时有蓝底显示，首先在不放像时查看蓝底是否干净。经实验发现在不放像时屏幕蓝底上也有很多横白点，说明是机内电路有问题。检查视频输出电路，查出IC213（M35012-1109P）有些脚的电压和正常值相差较大，怀疑这个集成电路损坏，更换IC213后故障排除。表1给出IC213的各脚正常电压值，供修理时参考。
例2．高仕达R313V型VCD机，通电后有显示，但转盘电机不转，除可进出碟片外，其它功能失效。
显示正常，并且可进出碟片，说明电源和系统控制部分基本正常，检查重点应放在转盘电机驱动电路上。顺着转盘电机引线查，找出驱动转盘电机的集成电路IC109（BA6209N），测量各脚电压和正常值相差较大，估计是它损坏。IC109为不带散热片的小型驱动块，因一时买不到，试用带散热片的BA6209U直接代换，故障排出。并且驱动块的温度比原来明显降低。
例3．高仕达GVD－210P型VCD机，读片走数正常，监示器屏显蓝底也正常，但放像无图无声。
读片走数正常，说明电源、伺服、系统控制基本正常。检查重点应放在VCD解码板上，先测量X1的晶振电压基本正常（1.7V和4.8V，MF47型万用表测），再用放大镜仔细观察IC4（解码器集成电路CL484－T128），发现有的脚有虚焊现象，由于该IC的引脚多而密，不易弄清是哪个脚虚焊，最后把IC4所有脚都补焊一遍后故障排除。
例4.高仕达210P型VCD机，图像正常，伴音严重失真。
该故障应重点检查与伴音有关的电路。首先检查音频输出部分没有查出故障。当手接触R522和R525时，声音失真有所改善，从色环上看两个电阻均为4.8k，取下两个电阻测量都是好的。因没有找到高仕达210P型机电路图，不好对电路作分析，只好顺着两个电阻的走向检查，发现R525一端到IC501的铜铂断路（IC501，系统控制块），连通后故障排除。
例5：高仕达200P型VCD机，碟盘转动正常，但放VCD片时，很长时间读不出片的目录。
这种情况说明CPU没有收到读片信号。开始怀疑解码板有问题，更换后故障依旧，证明故障在大板上，首先检查系统控制块IC501没有发现问题，再检查CDDSP集成块CXD2500BQ时，发现其68脚的W233跳线假焊，造成DSP与CPU之间通信受阻而发生这种故障，补焊后故障排除。
例6.高仕达515型VCD机，放像半小时左右图像开始左右扯动变形，伴音基本正常。
从故障现象看，判断为个别元件热稳定性不好，是某个滤波电容漏电引起或是某集成块有问题。为缩小故障范围，首先从电源查起，而且重点查解码板供电，当测量稳压块IC807②脚时发现电压只有3.8V左右，测量输入端电压正常，试用酒精棉球对IC807降温，②脚电压慢慢升高，而且图像也能恢复正常，证明IC807热稳定性不好，因IC807（RA78R05）是带控制脚的四脚（5V）稳压块，一时找不到原型号，后用声宝PC05RF11直接代换效果很好。
例7．高仕达210P型VCD机，进片后，一会儿显示无片的字符。
根据故障现象，重点应查激光头信号放大处理电路，包括聚焦增益和循迹增益电路等，仔细观察四个可变电阻（VR201、VR202、VR203、VR204），从表面上看没有发现问题，字盘转动时用手压一下循迹可变电阻VR203，偶尔能读出碟片目录，证明VR203接触不良。用一只相同阻值的可变电阻代换，稍作调整故障排除。
例8．高仕达888K Ⅱ型VCD机，打开电源各种显示正常，但碟片进机后不读片。
该机型是高仕达公司的新机型，用随机专用碟可重放3000多首卡拉OK歌曲，电路也比一般VCD机复杂得多，当然检修也要困难一些。拆开机盖，按放像健后发现主导电机不转，按出盒键再进盒也不见激光头发光，自然有片时主导电机也就不转了。激光头不发光，有激光头本身的问题，也有激光驱动电路的问题。先更换激光头试之无效；接着检查激光驱动电路，发现激光驱动管Q501（2SA950）的发射极和集电极断路，更换Q501故障排除。
例9.高仕达R300V影碟机，开始彩色正常，放像10分钟后彩色时有时无地闪动，直到彩色完全没有。
机器工作一会儿彩色不稳定，说明有关彩色通道的个别元器件热稳定性不好。重点是检查彩色通道的集成块，当没有彩色时，采用酒精棉球降温的办法，逐一对彩色通道的集成块降温，当酒精棉球擦到IC614几秒钟后彩色出现，说明该集成块热稳定性太差，换IC614（CXA1645M）后故障排除。
例10．高仕达R333V影碟机，伴音正常，没有图像，但画面上有类似行不同步的横条。
没有图像，首先要检查与图像有关的电路，而VCD机又首先要查解码板。在解码板上找到与图像有关的晶振Y1和Y2，用示波器分别测Y1和Y2的输出信号波形，发现Y2没有起振，更换Y2后故障排除。
例11：高仕达300V小影碟机，伴音正常，图像很淡，且不清晰。
图像很淡，首先检查大板上视频输出电路，在测晶体管在路状态好坏时，发现视频放大管Q705（2SC3192）b极和C极断路，R720（68Ω）电阻也断路，查手册2SC3192参数为35V、500mA、0.3W，用一只参数约比它大一些管子2SC2060代换Q705，再换上R720，故障排除。
例12：高仕达300V影碟机，开启电源时碟盘不转，所有功能失效。
开盖检查，有时开电源可出盒，并且显示屏也有显示，反复查电源及有关电路也未发现问题。后怀疑是机械装配不当，在重新装配机械部分时，发现大齿轮下面有两只微动开关，其左边那只接触不良，因一时找不到同样的微动开关，给开关里喷一点清洁剂来回搬动数次后，故障排除。该开关为模式开关，它接触不良直接影响机器的工作模式，故机器不能正常工作。有条件时换一只新的为好。
例13：高仕达R333小影碟机，放VCD片无图无声，读片和显示均正常。
读片和显示正常，说明电源、伺服、系统控制基本正常。此故障应重点检查VCD解码板，首先检查几个晶振的电压是否正常，检查时发现Y1（16MHz）两脚电压均为0V，而正常机应分别为0.8V和1.2V，是什么原因造成Y1两脚无电压呢？顺着晶振两脚印制板引线查找，发现晶振一脚到U1集成块脚断路，Y1晶振停振使VCD解码器工作不正常，引起放VCD片时无图无声，处理后故障排除。
例14：高仕达R333小影碟机，各种显示均正常，但进片后不读片显示无片字符。
碟片到位后盘子转动，但转一会儿不显示节目的首数和时间，而是显示无片，盘在转动时能听到激光头部位有嗒嗒的响声，有时偶尔也能显示节目的首数和时间，但按放像键后不走数，转一会儿显示无片，从现象上看是激光头有毛病，用一只新激光头换上后故障依旧。回过头来检查电源，发现PN804②脚的5V电压偏低约4.2V，这个5V电压是三端稳压块IC803（KA7805）提供的，试用AN7805代换故障排除。
例15：高仕达R300V小影碟机，放CD和VCD片均不读片，即不显示节目的首数和时间，而是显示无片字符（NOdISC）

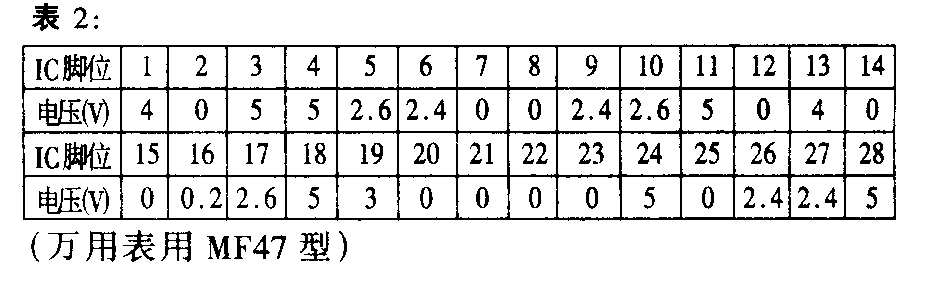

检查中发现进碟后盘转一下便停止，从现象上看好像光头损坏，但更换光头无效。因无图纸和资料，不好分析故障所在。只能顺着激光头软线插座PN101往印制大板走向查，PN101⑥脚通过R101直接到IC100的③～④脚和脚，测量IC100（TC9237BN光头信号处理）有的脚电压不符合标称值，更换一块IC100故障排除。现提供IC100各脚电压的标称值（表2），供参考。
