近年来，各种闭路电视系统发展迅速。很多基层单位如宾馆、学校、机关等都配备了闭路电视系统应用于娱乐、教学及自办节目播出。这些应用同时也对自动控制的播出设备提出了新的要求。VHS录像机播出控制器正是为实现自动播控的一种普及型新产品。
节目播出控制器采用单片微机控制LED数码管显示工作状态，可以控制4台VHS家用录像机进行全天的自动节目播放，操作人员只要通过按键设置每台录像机的播放时间及间隔时间，4台录像机即可根据事先的设置自动在特定时间顺序启动，完成预定的播出任务，达到无人值守自动播放的目的。
节目播出控制器对录像机的控制采用红外遥控传感器控制方式。在控制器的4个控制接口连接4个红外发光管传感器，并分别置于4台VHS录像机的遥控窗口处，通过红外传感器送出的红外串行编码控制相应的录像机进行各种操作，这种方式的优点是不用对录像机进行任何改动，系统连接方便，从而大大地方便了用户的使用。

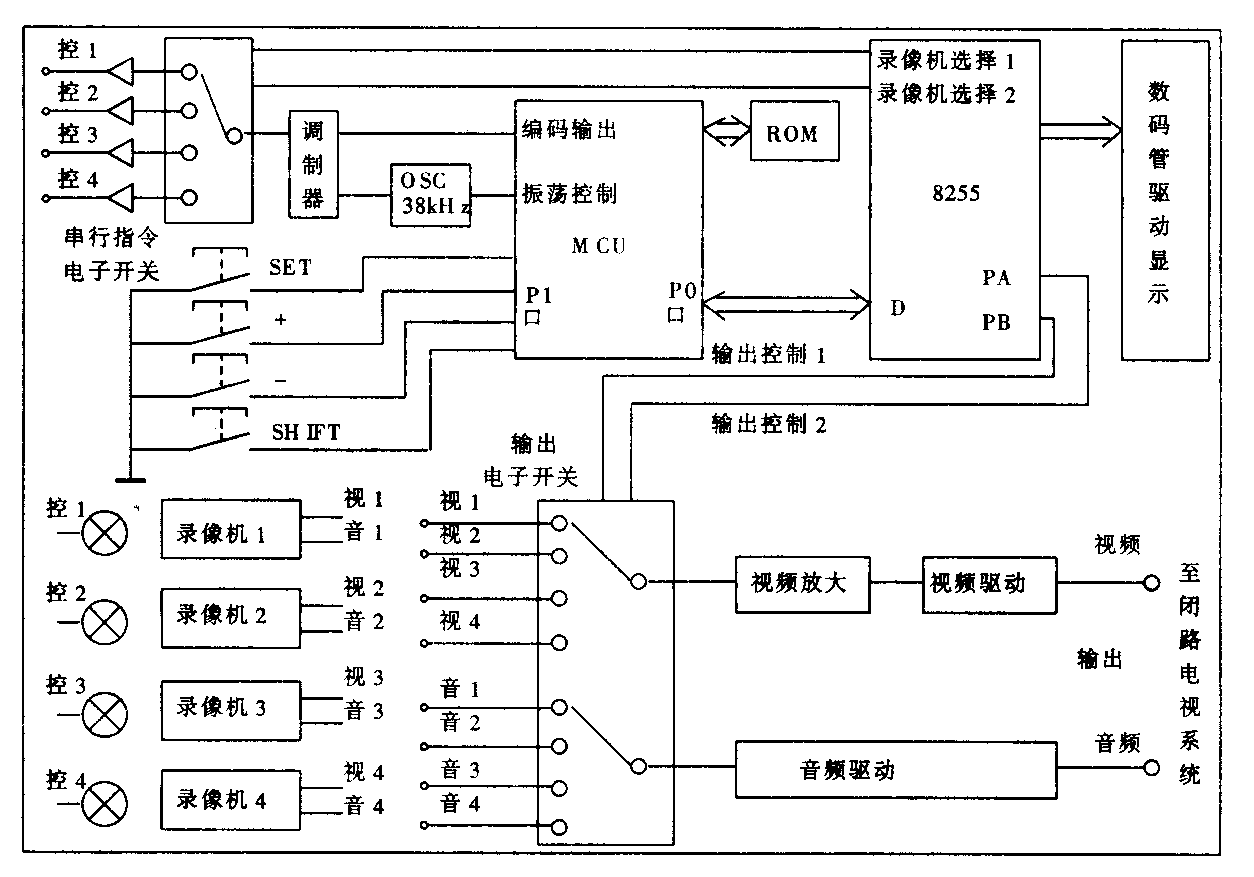

控制器的原理如框图所示，其核心部件是由MCU单片微机、ROM程序存储器及8255接口芯片组成。单片微机通过存储于ROM程序存储器中的控制程序控制整个控制器的工作。8255接口芯片用于扩展MCU的输入输出接口，并与数码显示电路相连，显示各种预设时间。
操作人员通过按键“SET”，“＋”，“－”和“SHIFT”预置4台录像机的播出时间及间隔时间，MCU检测到按键信息后经控制程序分析判断后，将预置信息记录下来，在到达某台录像机的播放时间时，MCU通过控制口1～4向相应的录像机发出串行指今信息，启动录像机进行放像等操作。串行指令信号的生成过程如下：MCU通过程序产生串行编码输出送入调制器。38kHz的振荡器OSC受控于MCU，其振荡信号也送入调制器。在调制器中串行编码被调制到38kHz的载波上，并送入串行指令电子开关，该电子开关受控于8255送出的录像机选择控制信号，用于控制电子开关将串行编码切换到相应的录像机控制传感器（控1至控4）。控制传感器发出的该红外串行码经录像机的红外接收器接收后，控制相应录像机进行各种操作。
当某台录像机开始放像时，录像机还要控制输出电子开关，将相应录像机的视音频信号切换到控制器的输出端，该电子开关受控于MCU送出的输出控制信号，控制器的视音频输出信号与闭路电视系统相连，将播放的视音频信号传送到整个系统。
VHS录像机播出控制器采用广播电视标准19英寸机箱，设定显示清晰，操作简便，是性能／价格比较好的普及型新产品，受到小型电视台及各种闭路电视系统用户的欢迎。（宋燕欣 贾浩）
