一、音乐集成电路的封装形式
1．较封装形式

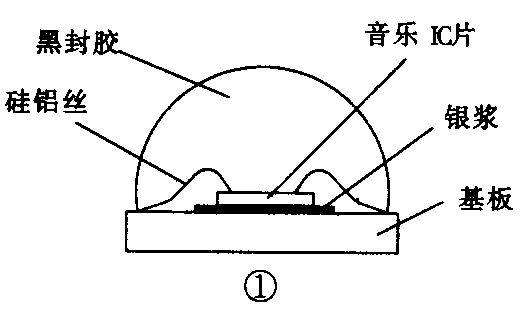

将音乐集成电路IC芯片直接焊接在印制板上（见图1）。为保证焊接细金属丝不受外力损害，防止外界强光照射芯片表面干扰IC的正常工作，芯片上涂覆了黑色保护胶。
2．塑封形式
这种封装形式同普通集成电路一样，采用双列直插式，在维修时易于检测和更换。
二、音乐集成电路基本结构及其原理
音乐集成电路投其复杂程度可以分为三类：第一类是奏出单一乐曲的电路：第二类是奏出两首以上乐曲的电路；第三类是音乐集成电路与其它电路组合完成更多更为复杂的功能。现分述如下：
1．第一类电路

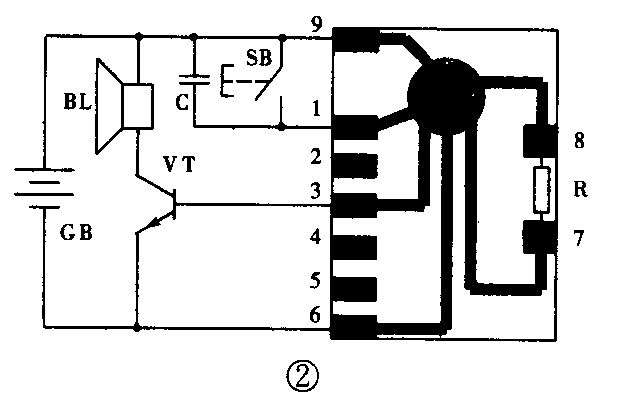

这类电路的基本结构形式如图2所示。电路中管脚9接电源正极，管脚6接电源负极，管脚3输出音频振荡电压，接在三极管VT的基极，也可在此管脚与基极之间加一限流电阻，音频信号经放大后从三极管VT的集电极输出，带动扬声器发出悦耳的音乐。管脚1为高电平触发端，此管脚每得到一个高电平，扬声器就会奏出一段音乐。使用时每按一次按钮SB，在1端就得到一个高电平，扬声器就奏出一首乐曲。电容C是为了防止干扰导致的误触发。管脚7和管脚8之间接入一个振荡调节电阻R，可以调节乐曲演奏的速度，通常取R值为68kΩ，当电阻大于68kΩ时，乐曲演奏速度将变慢，反之则变快。
电路元件的选择：音乐集成电路可选KD或CW系列，如选用CW9311；三极管VT选用3DG130，β≥100；振荡电阻R选用RJ型，0.125W、68kΩ；电容C选用0.01μF；电源GB选用两节5号电池；扬声器BL选用0.1W、8Ω。
2．第二类电路
这类音乐集成电路存有多首音乐，而且设有多个触发端，给不同的触发端输入触发信号时，会有不同的音乐信号从音频输出端输出。图3所示为双触发端音乐集成电路KD－156，a端为正触发端，当有正信号加在这一管脚时，产生鸟鸣声：b端为负触发端，当有负信号触发时，发出叮咚声。电路中R1、R2为振荡调节电阻，R1阻值的大小决定了鸟鸣声的快慢，R1小鸟鸣声节奏快，反之则侵，通常为1MΩ；R2阻值的大小决定了叶咚声节奏的快慢，作用原理与R1类似，通常取270kΩ。R3为限流电阻，防止注入晶体三极管基极电流过大而烧坏三极管，其阻值通常为1kΩ。音频信号输出经限流电阻连接到三极管的基极，经三极管放大带动扬声器发声。电容C1和C2是为了防止设触发，C3用来消除振荡。
3．第三类电路

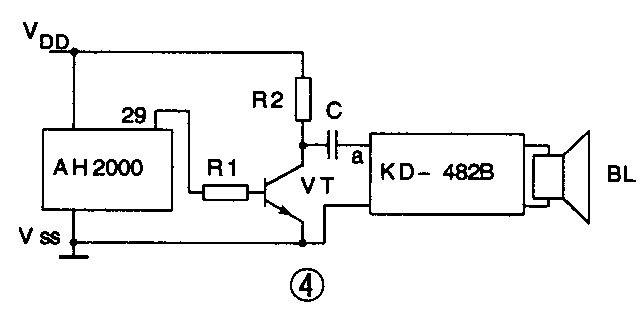

此类电路由音乐集成电路和其它电路组合而成。例如将数字电子钟集成电路与音乐集成电路结合，可实现整点奏出乐曲功能。这类音乐集成电路的内部电路比较复杂，有专用音乐发生器、存储器和控制器等，内存多首乐曲。它有一个触发端，每接收一个触发信号，就会奏出一首乐曲，多首乐曲的奏出顺序固定不变，循环往复。外部电路与第一类音乐集成电路类似。这类电路的难点在于如何将它与其它电路联接。下面以数字钟电路AH2000与音乐集成电路KD-482B组合为例介绍这类电路的原理（见图4）。KD－482B是十二曲打点音乐集成电路，内存有12首世界名曲主旋律，每触发一次，依次演奏一首，循环往复。AH2000数字钟集成电路，可以接一些外围元件和液晶显示屏构成一个数字式电子表。AH2000与KD－482B结合后可以实现整点奏出音乐的功能。

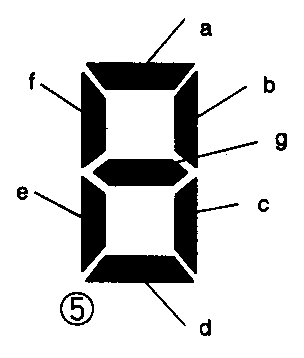

获取整点触发信号是此电路的关键。进一步分析可知：液晶显示采用段静态驱动方式，显示屏的结构是一个显示段对应一条电极，每一数字的7个笔划由7个对应电极组成（见图5）。在数字电子钟中，显示1小时即60分钟之内的各个十位数只能是0、1、2、3、4、5，每当分钟十位数由5变为0时，即到整点，这时应使音乐集成电路奏出音乐。显示屏上显示的“0”到“5”这6个数字中，只有数字“0”和“1”所对应的七段码中的g段不发光，当数字“5”变为“0”时，正是七段码中的g段由发光变为不发光的时刻，也就是整点时刻，此时音乐集成电路的触发端a应有触发信号。在数字钟集成电路AH200与音乐集成电路KD－482B之间加上图4所示的电子开关VT即可实现上述功能。图4中AH2000的29端是分钟十位数的g段电极输出端，a端为KD－482B的触发端，R1为开关管VT的基极限流电阻，R2为集电极电阻，C为隔直电容。当g段由高电平变为低电平时，在a端产生正脉冲，即有效触发信号；当g段由低电平变为高电平时，在a端产生负脉冲，为无效触发信号；当g段保持原电平时，在a端没有触发信号。综上分析，图4电路只有整点时刻才有音乐奏出。
三、故障诊断方法
产生音乐的电路只要按所给电路原理图选配元件并正确焊接后，均能正常工作。电路产生的故障多为没有音乐奏出，下面以图2为例介绍常用的故障诊断及排除方法。
1．无电压
（1）电池电压检测
用万用表直流电压5V挡，红表笔接电池正极，黑表笔接电池负极，读数低于2.4V，表明电压不足，应更换电池。
（2）电池与线路板未良好联接
用万用表直流电压5V挡，红表笔接线路板正极性端，黑表笔接线路板负极性端，读数若为“0”或者表针不停地来回摆动，表明接线柱与线路板断路或产生虚焊，应重新焊接。
2．有电压、无音乐
（1）触发按钮接触不良
取下电池，用万用表R×100Ω挡，检查按钮按下后两触点间的阻值是否为零，若不为零，则为异常，应用酒精清洗两触点接触表面。
（2）激振电阻断路或短路
取下电池，焊下激振电阻的一个引脚，用万用表R×10kΩ挡，测量激振电阻阻值，若表针趋于“∞”或“0”均为异常，应s更换。
（3）是否有振荡电压
用万用表直流电压2.5V挡，黑表笔接电源负极，红表笔接三极管集电极，有0.3V振荡电压为正常，否则为不正常，可进一步检查以下各部件。
①扬声器
a．用万用表R×100Ω挡，测量扬声器两个引线，若测量值趋于“∞”，则为异常，应更换；若为10Ω左右，应做b步骤的检查。
b．用万用表R×10Ω挡，用表笔接触扬声器的两个引线端，有“喀、喀”声为正常，否则有故障，应更换。
②晶体三极管
用万用表R×100Ω挡，测量集电结、发射结的正反向电阻，如果测量正向电阻趋近“∞”，说明管内开路；如果测得反向电阻很小或趋近于“0”，说明三极管被击穿或短路；如果测量的电阻值偏离标准值过大，说明三极管有质量问题。上述三种情况均表明三极管有故障，应予更换。
③音乐集成电路
a．总电阻检查
取下电池，用万用表R×100Ω挡，红表笔接集成电路正极性端，黑表笔接负极性端，应有电阻400Ω左右为正常，显示“0”或“∞”均为有故障；用红表笔接集成电路负极性端，黑表笔接正极性端，显示“∞”为正常，否则有故障，应更换集成电路。
b．振荡输出阻值检查
取下电池，用万用表R×100Ω挡，红表笔接集成电路正极性端，黑表笔接振荡信号输出端，应有750Ω左右电阻为正常，否则为有故障，应更换集成电路。 (苟琪)
