驱动电路在LED大屏幕显示系统中占有重要地位。我们曾自行设计、研制成功SE9401电路。这次在改进SE9401电路设计的基础上，又推出了性能价格比更好的AMT9094。
AMT9094具有下列突出优点：
1．采用双极和CMOS兼容技术，输出级采用达林顿OC结构，单路驱动电流高达200mA，可以直接驱动LED；
2．电源电压范围宽，工作电压可在5～15V范围内选用；
3．串行输入端口设有施密特整形电路，前沿触发电平V\(^{+}\)≥2.5V（V\(_{DD}\)＝5V时），后沿触发电平V-≤2.0V，因而具有很强的抗干扰能力；
4．数据处理速度高，最高时钟频率f\(_{max}\)≥25MHz，特别适用于多灰度彩色显示屏的LED驱动；
5．串行输出电流大，级连更方便。

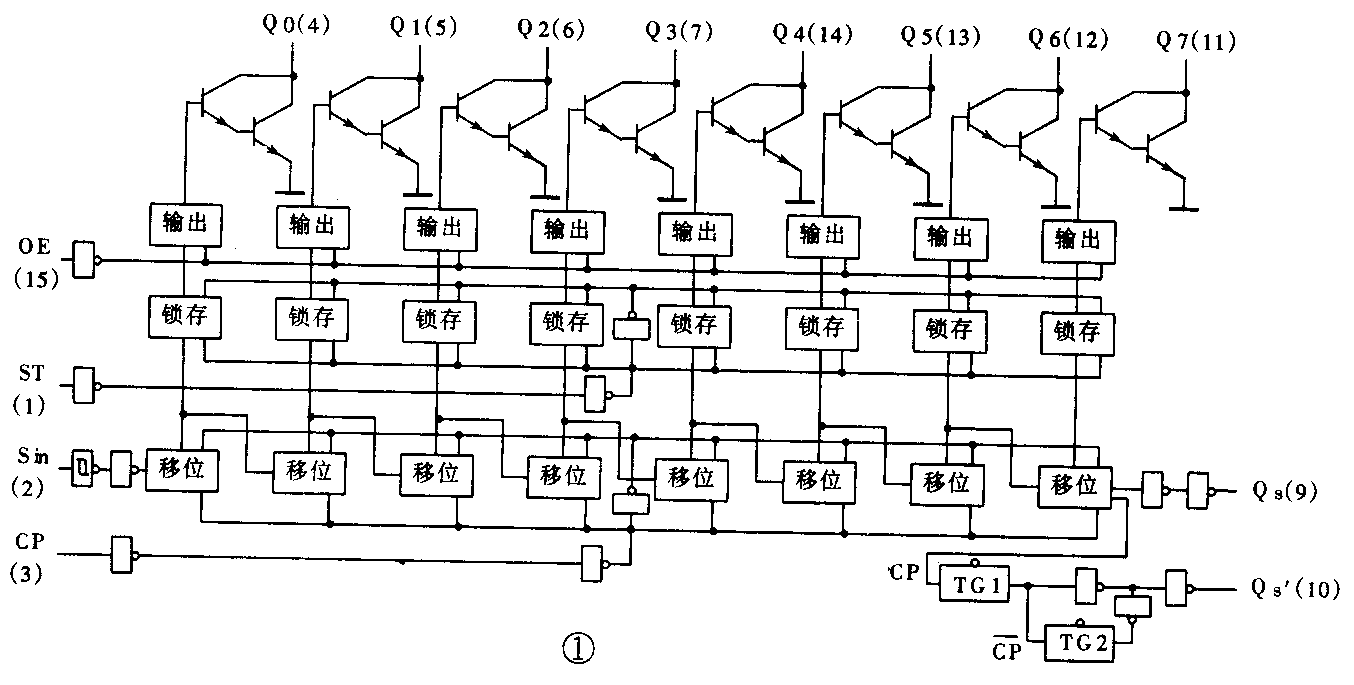

AMT9094由一个八位串入并出／串入串出移位寄存器、八位数据锁存器和八位驱动阵列三个部分构成。移位寄存器接收串行输入数据，输出串行数据，并提供送往八位锁存器的并行数据，八位移位寄存器和锁存器由相互独立的时钟控制。电路逻辑如图1所示。
