近几年来，许多农民家里都购置了手扶拖拉机及各种农机具，晚上大多停放在庭院内，农机具及配件失窃现象时有发生。针对农村的实际问题，我们设计了一种适合农村使用的防盗报警器，经几个月的试用，效果很多。
控制模块
根据农村农民的科学文化水平，要求报警器制作、调试、安装及使用简单方便，为此选择GQ系列控制模块作为核心部件，辅以少量的外围元件制作面成。

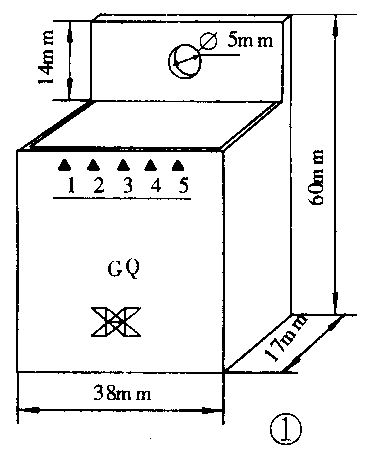

图1是GQ系列模块组件的外形结构图，它共有5个引出线：第1脚为第1组电源正极；第2脚为第1脚组成控制信号输出端；第3脚为第2组电源正极；第5脚为公共接地（电源负极）端。
GQ系列模块电源电压为5～12V（DC），输出端低电平有效，输出电流0.5A。使用温度-20～27℃。由于采用环氧树脂封装后引出导线，故具有防水、防震、防尘等特有功能，适合农村使用。所以，选用GQ系列模块组件为该设计方案最佳配套器材之一。
电路工作原理

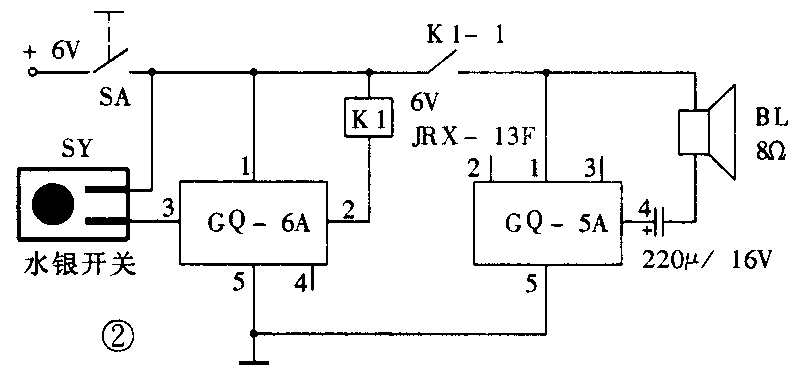

图2是防盗报警电路原理图。SA合上时报警器电路处于戒备状态（守候电流小于5A），当有人偷车时，车把抬起，水银开关SY呈合状态，GQ-6A第3脚得电工作，其第2脚输出50～60s的低电平，以此循环，直至SY水银开关断路后一分钟后停报，或关断开关SA停报。当GQ-6A第2脚输出低电平时，继电器K1吸合，其触点K1-1闭合，此时GQ-5A得电工作，由第4脚控制的高音扬声器立即发出强烈的公安报警器音响，提醒主人报警，同时吓跑小偷。
元器件选择
SY选用单向型、灵敏度高的水银开关。GQ-6A为报警器延时专用控制组件，第4脚空闲不用，GQ-5A为公安报警器音响专用电路，第2、3脚空闲不用，通电后即可工作。扬声器选警用3W高音扬声器，也可用普通1～3W扬声器代用，但效果稍差。继电器为6V、JRX-13F（带壳式）。开关SA任选，电源用6V电池组。
安装使用
元器件备齐后尖首先检测，合格后再进行装配。由于CP-5A-6A模块有外引线，只要简单连接即可。全部元器件可装入盒内或装入大可瓶内（瓶底剪去），然后用胶水封固即可。
水银开在SY用一塑料管子套好，安装在农机具的合适部位。如果环境较差，可制成便携式可装可卸，白天拿下，晚上装上。
使用时，首先将水银开关放好，使其触点呈断开状态，然后合上SA电源开关即可。整个电路只要连接无误，无需调试即可工作。
该报警器不但适用于农用机具，而且适合于汽车、摩托车、仓库及家庭使用，由于GQ组件成本低廉，故适合无线电爱好者制作和试验。 (李建华)
