从录像机的故障情况看，约半数以上的机器出现故障在检修时都要涉及到录像机的检测系统，这是因为许多故障可以通过检查检测系统来确定故障点，另外，相当一部分机器的故障是由于检测系统本身失灵而造成的。掌握录像机各种检测装置的功能及检测原理往往可以快速查找出故障部位。
录像机的检测系统大体上可分为七部分：①磁带位置检测；②状态检测；③磁带始、末端检测；④磁鼓旋转检测；⑤带盘旋转检测；⑥防误抹检测；⑦湿度检测。这些检测装置的终端都通往微处理器，当微处理器的某一检测端口接收不到正确的检测信号时就会发出相应的保护性指令。对于不同的检测项目和不同的机型，保护方式也有所不同。主要现象为机器反复动作、自动回到停止位、自动排出磁带或部分功能键失灵甚至关闭电源。录像机出现这一类故障现象，其原因可能涉及到机械、电源、系统控制及其它电路，影响最大的应属机械系统。录像机的检测器基本上都设置在机械部分，检测内容也大都与机械系统运转是否正常密切相关，尤其对于磁带位置检测和状态检测，在很多情况下检测信号异常是因机械故障所致，因此，熟悉各类录像机机械结构的特点也是查找检测系统故障的重要基础。
下面分别介绍各类检测系统故障的特征及检修方法：
1.磁带位置检测
磁带置入带仓，必须有一个检测信号提供给微处理器，微处理器收到该信号后发出指令让装载电机运转完成装载任务。磁带装载到位，使用单独装载电机的机型装载电机应停止转动，而装载加载共用一个电机的机型，机器中的离合装置自动脱离，变装载为加载。两种方式中微处理器都必须接收到正确的装载到位信号，否则，微处理器认为装载不到位立即作出保护性反应。磁带位置检测开关在早期机型中常为多只，新型机因将位置开关与状态开关配合使用，数量便减少，其安装位置大都在带仓右侧，也有装置在上方或底部甚至装置在机心底部的印制电路板上。由于磁带位置检测失灵而造成的故障现象通常表现为磁带未能进入带仓，装载中途退带或装载到位后退带。由于磁带位置检测开关的通、断直接由机械传动部分控制，许多故障实际上是因机械不良所引起，因此在检修这一类故障时首先应确定机械是否正常，再检查磁带位置检测系统。将磁带推入带仓而录像机无装载动作，产生的原因一般有两种：一是装载驱动部分有故障；再就是装载检测系统出了故障，而磁带进入带仓后又重新退出则几乎都属于磁带装载到位检测系统故障。在这一类故障中位置检测开关的故障率很高，它们大多为微动开关，常因触点氧化、弹片变形或断裂而产生故障。例如一台东芝94录像机，磁带不能进入带仓，检修时采用手动的方法将磁带装载到位，通电，磁带立即退出，由此确定为位置检测系统故障。这类机型的磁带入盒检测开关为两只串联，分别置于带仓单元前下方两侧，经检查其中一只断裂。录像机中所使用的微动开关专用性较强，外形完全相同的微动开关有时难以购买，只能进行修理，改制或自制，上述机器由于是两只开关串联使用，将损坏的开关直接短路也可使机器恢复正常。
在早期生产的录像机中设置了多只位置检测开关，对这些开关的检查，除检查其能否正常通、断外还需要注意各开关的通、断时序关系。例如一台松下370录像机，磁带不能进入带仓，手动装载正常，手动装载过程中分别测量3只位置检测开关，通、断状态也正常，看来似乎不属于检测开关故障，但将整个带仓组件卸下置于正常机器，磁带仍不能进入带仓，这就说明还是检测开关的问题，最后分别测量正常机和故障机的3只开关通、断时序，才找出故障所在。正常机磁带置入带仓后首先是右侧下方的出盒开关断开，然后是顶部入盒开关闭合，而故障机却是入盒开关先闭合，出盒开关后断开，这就是造成磁带不能进入带仓的原因，重新调整微动开关弹片及开关位置，磁带便能顺利进入带仓。

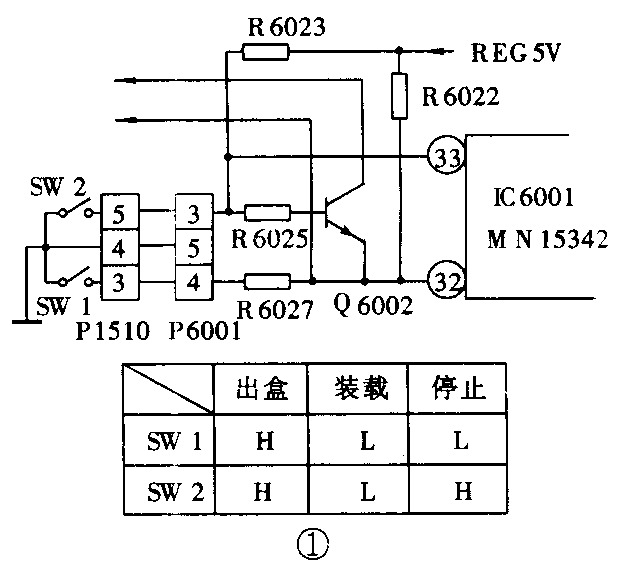

录像机中的位置检测系统电路比较简单，一般情况下测量几个数据就能发现故障所在，如果检测中未能发现异常，推断故障点就不那么容易了，例如一台松下G12录像机，磁带不能进入带仓，检修时首先排除机械部分产生故障的可能，将磁带手动装载到位，通电，机器各功能正常，唯出盒功能不正常，应属磁带位置检测系统故障。该机的位置检测电路及逻辑电平表见图1，电路始端为微动开关SW1、SW2，终端是微处理器IC6001（MN15342VJJ）的。首先测量微动开关SW1、SW2，导通时的接触电阻几乎为零，正常。手动装载使用电阻法测量P600③、④脚及IC6001对地电阻值，阻值变化正常，改用电压法测上述各点电位，数值与维修资料中数据相符，与正常机器作比较，也看不出有何差异，据此判断属于IC6001内部检测电路损坏，更换IC6001，上述故障消失。
2．状态检测

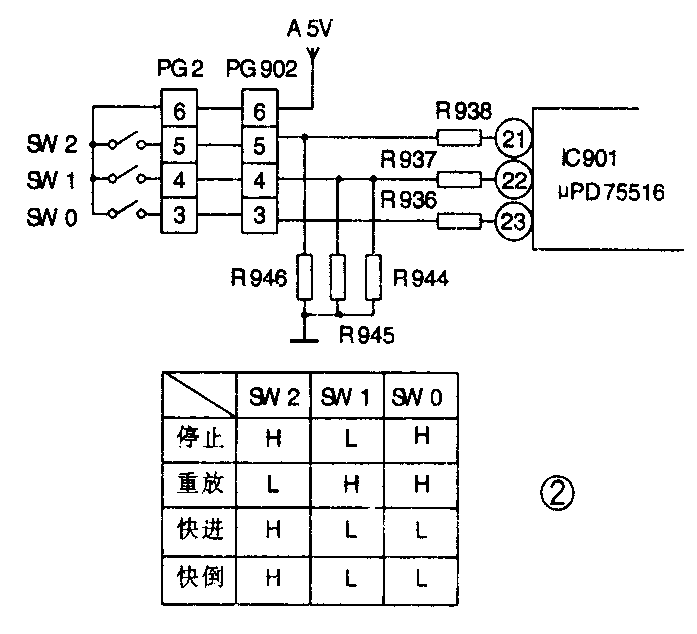

当磁带进入带仓后，为了实现放（录）像、快速进倒带、变速播放等各种功能，录像机的机械部分必须进入相应的位置状态，微处理器对于相应功能的机械位置状态正确与否的识别是由状态检测开关来完成的。状态开关通常有两种：直滑式和圆盘形，其常见故障为定位不准和开关触点接触不良。状态检测开关大都有定位标记，即箭头或小圆孔，它表示在某一状态（常为停止位）时的正确位置。如果偏离则说明位置状态不对，应进行调整，使用圆盘形状态检测开关的机器，当出现定位标记偏离时多数是由于机械部分齿轮错位引起的，对齿轮机构重新安装定位，检测开关定位问题也会同时解决。开关触点接触不良的故障大多产生于使用直滑式状态检测开关的机器中，将开关拆开清除氧化物并清洗校正即可排除故障。一般来说故障查出后的处理并不复杂，但检查判断故障是否由状态检测开关引起有时甚至很费周折，除了状态检测开关与机械部分紧密相联这一因素外，由于不同类型的录像机所配置的微处理器不同，它们对于状态不正确的保护性反应差异很大，这也是推断故障点困难的重要原因。在维修资料中经常标出了状态开关的时序图和逻辑电平，但在实际检修时我们会发现当机器出现此类故障时机械系统在某种状态下最多只能持续数秒即会进入其它状态或自保，若要对机器的状态开关电平进行快速准确测量较为困难，稍有不慎甚至会损坏元器件。笔者建议使用电阻法测量比较安全，测量结果也很准确，可以使用手动的方法使机械部分进入某一状态或通电当机械运行到某一状态的瞬间迅速拔掉电源插头，然后测量。图2为日立757录像机的状态开关连线图和逻辑电平表，可以看出电路很简单，分别测量状态开关各引出脚对A5V端的阻值及IC901脚对A5V端的阻值一般就能找出故障所在。例如一台日立757录像机播放磁带正常，操作快进、快倒功能键时机器约十几秒后自动保护。拆开机器检查，发现在快速进、倒状态时主导电机旋转，传动皮带也不打滑，只是磁带运转缓慢，时转时停。对机械部分作进一步观察，确定磁带不能快速进倒是由于滑块运动不到位，致使绕带齿轮组件未能改摩擦传动为齿轮传动。检查状态开关，磁带进入带仓运转到位后状态开关箭头指示正确，但操作进、倒按键时加载电机略为转动一下即停，状态开关箭头指示几乎仍在原位。拔掉电源插头，分别测量状态开关各引出脚对公共端电阻值，从测量结果看出该故障是由于开关触点氧化接触电阻增大所致，对状态开关进行处理，故障消失。状态开关触点接触不良或位置稍有偏差，有时会引起机器某种（或某几种）功能不正常，在检修此类故障机器时考虑到这一因素，可以少走许多弯路。再如，笔者在检修夏普A506一类机心的录像机时发现此类机器有一种常见故障，故障现象表现为操作功能键有时机械运作失灵，需反复多次才能实现，尤其表现在操作出盒键，经常磁带退不到位便又返回带仓。这种机器的机械部分加载电机使用了两根传动带和离合装置来实现装载加载两项功能，当某根传动带打滑造成状态开关位置偏移，磁带进出带仓就会相当困难，但传动带打滑一般不会造成其它功能键失灵。仔细观察功能键有时失灵的机器机械运转情况就会发现这类故障机器都有一个共同特点，即磁带进入带仓后加载电机的加载动作不是一次性完成，而是断断续续，可以明显看到导杆拉出磁带后停顿数次才能到位，产生这种故障的原因实际上是由于状态开关与涡轮连接处松动，将状态开关轴加垫使之挤紧即可排除故障。
松下G型机心是利用主导电机来完成装载和加载任务的，机器中所使用的齿轮比其它机型要多，而且要求定位更加准确。此类机器检测系统故障常由机械位置不准引起，排除机械故障，检测系统自然恢复正常。值得一提的是J25、J27一类机器其状态检测信号并不直接送往微处理器，而是经过IC6003（N14519）进行转换，IC6003是一组4位电子开关，在切换脉冲控制下微处理器IC6001（MN6743VRDA）的4个输入端口可通过IC6003的转换接收8路检测信号。由于使用了脉冲切换，万用表几乎无法测量这部分电路，即使利用示波器有时也难看出异常点，而IC6003出故障时由于损坏情况不同所表现的故障现象差异很大，甚至奇特，若不熟悉这类故障特征，检查起来较为困难，现举出数例故障现象：
①磁带进入带仓后立即退带，反复几次有时也可进入，但加载不到位便退回且保护性停机，偶而也可以正常动作，但工作时间不长，几分钟后保护。
②磁带可进入带仓、但加载到位后又自行退回半加载位，保护。
③使用者反映机器常自动停机，检查时发现在播放中途突然退带然后保护，拔掉电源插头再重新插上启动也无济于事，必须过一段时间再启动则又能恢复正常。
④磁带推入带仓，装载到位后立即退带，但撬掉防误抹片的磁带置入却能正常播放。
⑤显示屏显示结露符号。
上述各例故障机器，手动加载完全正常，检查各检测端口也未发现有什么问题，更换了IC6003以后则故障消失。在这几例故障现象中也有一个共同特征，机器刚通电（或出现故障时）倒放电机空转数秒。由于IC6003引脚不多拆装并不困难，遇到此类故障时，如果检测IC6003输入端信号正常，更换IC6003往往便能解决问题，无同型号器件时可使用CD4019替代。
3．磁带始、末端检测
在录像机机心中部设置了一只红外发光二极管，带仓两侧分别有光敏管接收检测信号。磁带进入带仓后，红外光被磁带挡住，光敏管接收不到信号，只有当磁带运行到终端（或始端）露出透明引带时，左侧（右侧）光敏管因受光发出信息送至微处理器，微处理器接收到信号就会立即发出指令，改变机器的工作状态。这一部分的常见故障现象为磁带进入带仓即自动倒带，或磁带运行中途突然倒带。磁带进入带仓即自动倒带一般为检测系统故障，而磁带运行中途突然倒带有时是因磁带磁粉脱落漏光致使微处理器误动作，这可以通过察看磁带来确定。也可以将磁带反复运行几次，如磁带有问题，会发现总是在磁带运行到某一固定部位时突然倒带。磁带运行中途突然倒带如果不属磁带原因，则需要检查磁带始、末端检测系统。根据笔者的维修经验，光敏管完全损坏的可能性很小，两只光敏管同时不正常更为少见，因此可使用电阻法和电压法对两只光敏管进行测量比较，光测量光敏管完全不接收光时的电阻值（电压值），再测受光后的电阻值（电压值），从测量结果一般可看到被怀疑有问题的光敏管在4个数据中至少有1个偏小，将其更换即可。如果测量光敏管未能发现问题，就要对电路进行检测了。光敏管的信号输出与微处理器输入端之间串接了器件，有的机器使用了集成电路对信号进行放大，若判断集成电路损坏，应予更换。少数机器在检测过程中可能发现不了问题，应视为检测系统元件参数变异引起的。对光敏管部位进行处理，减少光敏管的进光量，或对电路元件参数稍加调整，也可使机器恢复正常。
磁带始、末端检测装置的另一种故障，往往不易发现，那就是发光管损坏或光敏管开路。当机器出现这一类故障时磁带运行到终（始）端时微处理器由于接收不到检测信号而不能下达改变工作状态的指令，数秒后由于带盘不转信号的到达才保护性停机，这实际上是一种非正常性停机。当发现磁带的透明引带被拉出，最后使用该磁带的机器检测系统肯定出了故障，应检查修理。笔者在维修实践中曾发现上述故障的另一类故障现象，若不仔细分析很难推断故障点。例如：一台日立777录像机操作各种功能均正常，唯磁带出盒后又返回带仓，若返回中途被卡则自保。对于这种故障现象一般怀疑磁带位置检测和状态检测系统，但对这一部分进行检查，完全正常。对故障现象仔细观察研究，最后怀疑磁带始、末端检测系统有问题，为了证实，将磁带快进、快倒，当处于快倒状态下磁带运行到头后透明引带被拉出，机器保护性停机，检查始端光敏管，发现该管有一引脚与电路板脱焊，补焊后故障消失。再如，一台松下J25录像机所有功能均正常，唯磁带出盒后电源指示灯不能关闭。在检修这台机器时由于当时观察到在磁带出盒后显示屏仍显示磁带符号，从而推断为磁带始、末端检测系统故障，经过检查为发光管损坏。 （未完待续） (郭一仁)
