这里介绍的时间可调的新颖双向流水彩灯控制器，适用于商店橱窗、小型舞厅及家庭装饰。
电路原理

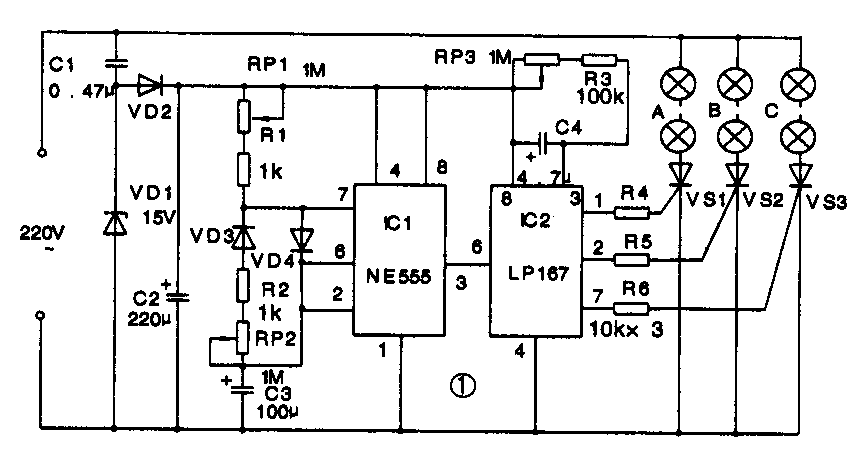

电路见图1，它由方波脉冲振荡器、彩灯控制专用集成电路及电源电路等几部分组成。

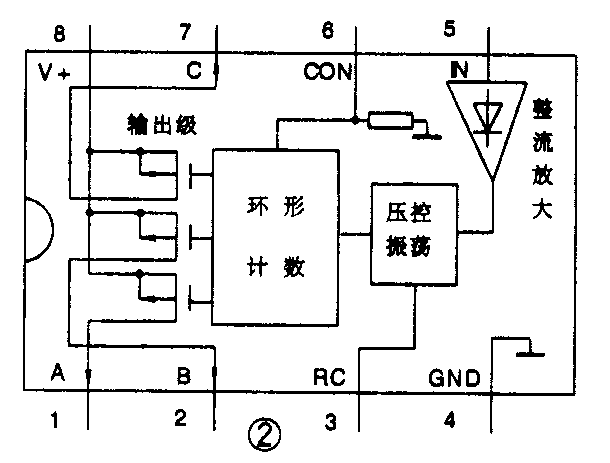

电路的核心器件主要是一块彩灯控制专用集成电路LP167，它内部集成了整流放大器、压控振荡器、三位环形时序计数分配器及三个开漏极输出器等，其管脚排列示意和内电路功能框图见图2。
LP167各引脚功能：第1、2和7脚为3个开漏输出端A、B和C，它受内部压控振荡器和环形时序计数分配器控制，可依次输出高电平，以驱动可控硅；3脚为内部压控振荡器控制端，外接振荡电阻、电容，改变3脚外接电阻电容数值，可改变压控振荡频率；5脚为整流放大器的输入端IN，改变5脚输入音频信号的幅值，也可改变其压控振荡器的频率，在本电路里该脚悬空不用；6脚为循环方式控制端CON，当6脚悬空或接低电平时，为正向时序，即A、B、C输出高电平时序为：A→B→C→A…；6脚接高电平时，为逆向时序，即A、B、C端出现高电平的时序为：A→C→B→A…；4脚为电源负端，即接地端GND；8脚为电源正端V＋。
时基电路NE555接成占空比可调的方波脉冲振荡器，当3脚为高电平，7脚悬空时，正电源经RP1、R1和VD4向电容C3充电，经t1=0.7（RP1＋R1）C3时，使时基电路的6脚电平上升到2／3V\(_{DD}\)，IC1复位，输出端3脚与7脚输出低电平，这时C3储存的电荷就通过RP2、R2和VD3向7脚放电，使IC2的2脚电平不断下降，当经t2＝（RP2＋R2）C3时，2脚电平降至1／3VDD，IC1置位，3脚又输出高电平，7脚悬空，此时正电源又通过RP1、R1和VD4向C3充电……。这样周而复始，形成振荡，IC1的3脚轮流输出高电平与低电平。由于IC1的3脚直接与IC2的循环方式控制端CON即6脚相连，从而使IC2的输出时序交替发生变化。当IC1的3脚输出低电平时，IC2的6脚也为低电平，输出为正时序，即可控硅导通时序为VS1→VS2→VS3→VS1……，所以彩灯串A、B、C依次点亮，只要将灯串在空间作适当排列就可以形成正向流水效果。调节RP2因改变C3放电速率，故可控制正向流水时间长短。当IC1的3脚输出高电平时，IC2的6脚也为高电平，输出为逆向时序，可控硅导通时序为VS1→VS3→VS2→VS1…，所以灯串按A→C→B→A……顺序闪亮，即倒流水。调节RP1，因改变C3充电速率，故可控制逆向流水时间长短。改变RP3可改变压控振荡频率，从而达到调节灯串流水速度的目的。
元器件选择与制作

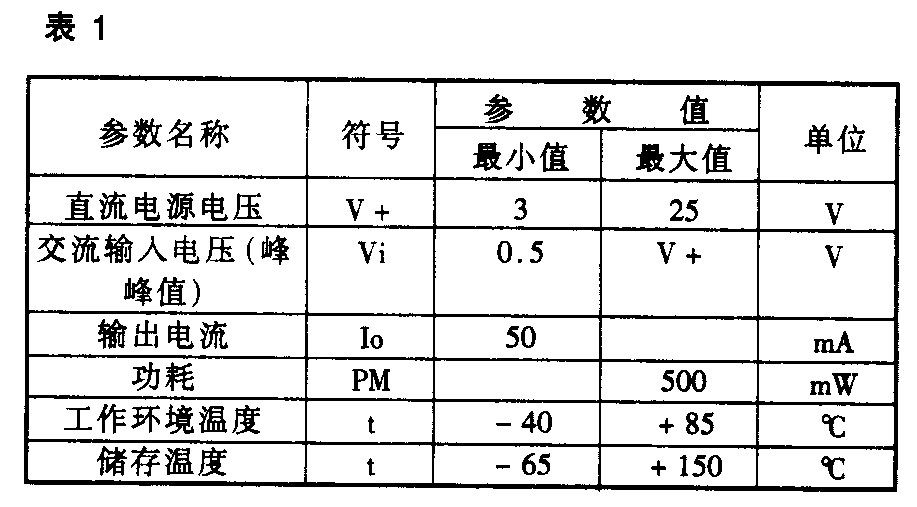

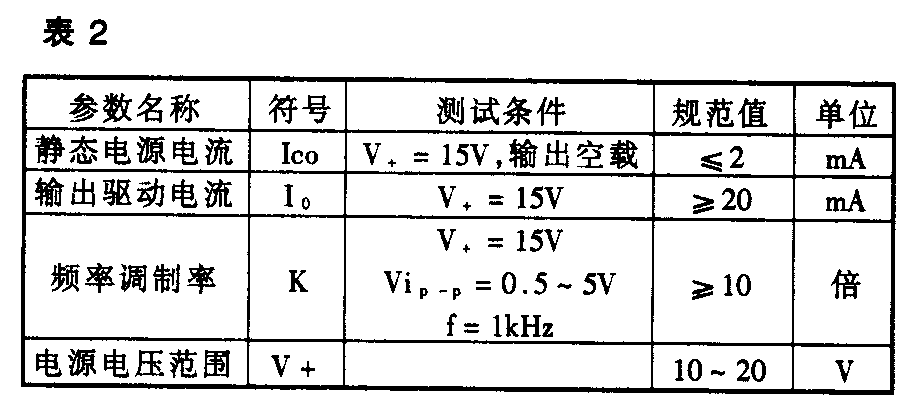

IC1用NE555、μA555、SL555等时基集成电路。IC2为常州半导体厂生产的LP167彩灯控制专用集成电路，其极限电参数和直流电参数分别见表1和表2。
LP167推荐工作条件电源电压V\(_{+}\)=10V～20V；交流输入电压峰峰值Vip-p=0.5V～V\(_{＋}\)；输出电流Io＝15mA～50mA；工作温度t＝-10℃～＋70℃。
VD1为15V、1／2W稳压二极管，如UZ－15B、2CW62等；VD2为IN4001型普通硅整流二极管；VD3、VD4可用1N4148型硅开关二极管。VS1～VS3可用1A／600V小型塑封单向可控硅，如MCR100－8型等。每路灯串功率最好不超过100W，若每路灯串功率较大，应相应加大可控硅VS1～VS3的电流容量。
RP1～RP3可用WH5型小型合成碳膜电位器，其余电阻均为RTX－1／8W型碳膜电阻器。 C1要求采用CBB－400V型聚丙烯电容器，其余电容均为CD11－25V型电解电容器。

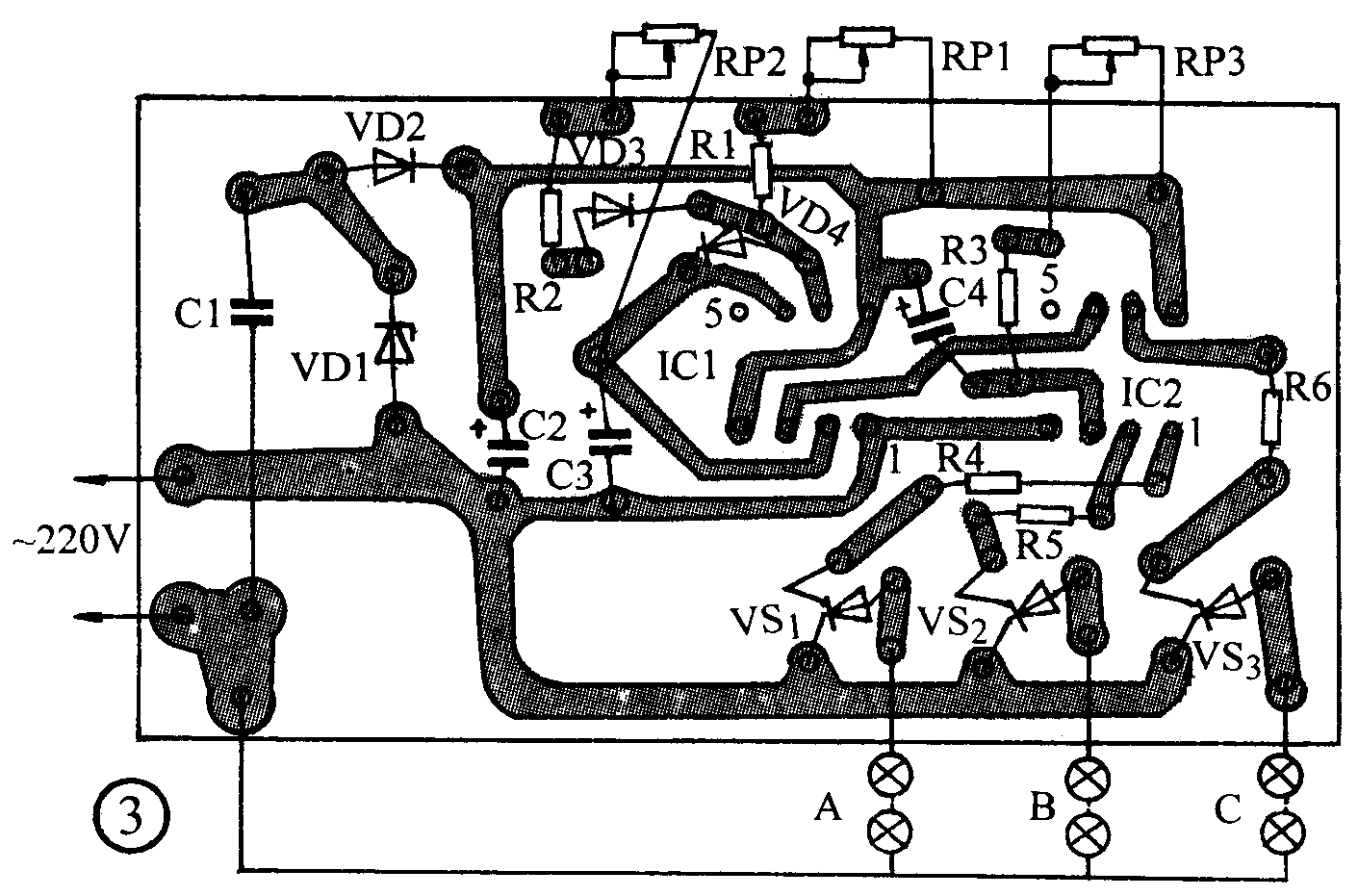

图3为印制电路板图，印制板应采用环氧树脂敷铜板制作，纸基极因易受潮使绝缘电阻变小故不宜使用。因本机采用了专用集成电路，加上电路设计合理，读者只要按图正确装配，一般不用调试，通电即可正常工作。使用时只要调节电位器RP3使彩灯串流水速度合适，再调节RP2与RP1即可分别调节正流水与倒流水的时间。采用图示数据，正反向流水时间均可在70s内连续可调。若要再加大调节范围，可以根据需要增大电容C3容量。(陈有卿)
