一、硬件介绍
目前流行的AT89系列单片机有：89C2051、89C51、89C52、89C55等，其中后三种分别与80C31、80C52、80C55完全兼容，89C2051是80C31的简化形式。本文只介绍89C2051。
图1为89C2051的管脚及基本接线图。RST端外接的C1和R1是上电复位电路，Z和C3、C4组成主频振荡电路。
该芯片有二组I／O口，第一组为P1.0～P1.7，共八位，第二组为P3.0～P3.5和P3.7，共七位（P3.6作为芯片内部接口用）。P3口还是双功能口。这两组接口均可吸收20mA电流，因此可以直接驱动LED显示器。
在芯片内部有128个八位数据存储器，2048个八位闪速电可擦写（FLASH）程序存储器，它可反复擦写1000次且写入的程序可保存十年以上。
芯片中有两个十六位定时／计数器（T0、T1），有五个中断源。特别应指出的，在芯片内还有一个模拟比较器，它的正输入端为P1.0，负输入端为P1.1，输出端接在内部P3.6口上，这个比较器可以像通用比较器那样接成各种用途的电压比较器。它的作用是可想而知的。
单片机的应用70％以上是在控制领域，这方面经常使用的功能有：输入、输出、条件判别、定时、计数、中断。根据这一特点，我们在硬件上对89C2051芯片原有的硬件资源重新进行了规划，使该芯片更适合广大电子爱好者使用。
1．外部接口
保留芯片原来P1口和P3口的功能。
2．内存单元

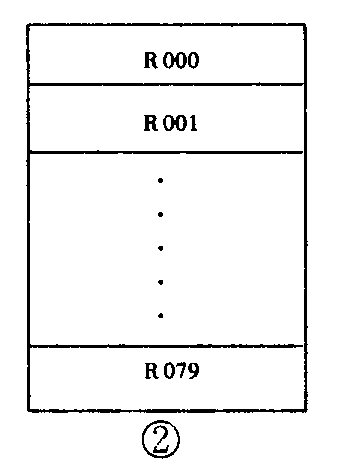

在单片机内部定义了80个内存单元，它们的编号是R000～R079（见图2）。每个内存单元都可以进行传送、算术运算、逻辑运算、条件判别。特别要指出的是，每个内存单元都可以作为定时器工作，一旦激活它们，就会按预先设定好的实时值进行定时运算，通过条件判别指令可检测定时是否完成，这一功能在实际应用中是很有用的。
3．单片机内部还有1个16位的高速计数器T\(_{1}\)，它的最高计数速率为1MHz。
4．保留了原芯片的串行通信功能，保留了原芯片的四种中断，即：外部中断0、外部中断1、高速计算器T\(_{1}\)中断、串行通信中断。
二、软件简介
为了建立良好的用户界面，我们采用了面向控制的BASIC（即C－BASIC）语言作为我们的编程语言，简单、直观、易学是该语言的最大特点。
指令系统分七大部分，即：传送指令、算术运算指令、逻辑运算指令、条件转移指令、调用及跳转指令、设定指令、码制转换指令。在算术运算指令中，除了具有8位运算指令外，还增加了16位加、减、乘、除、开平方运算指令。增加了码制转换指令后，可以将8位或16位二进制数转换成3位或5位BCD码。
三、编程器介绍
编程器采用30键轻触键盘，16×2字符液晶显示器，15V整流电源，如图3所示。
编程器内存可供用户编制1560条BASIC程序。有两个适配板，一个为40脚单片机写入仿真板，该板可对89C51、89C52、89C55进行程序写入和仿真。

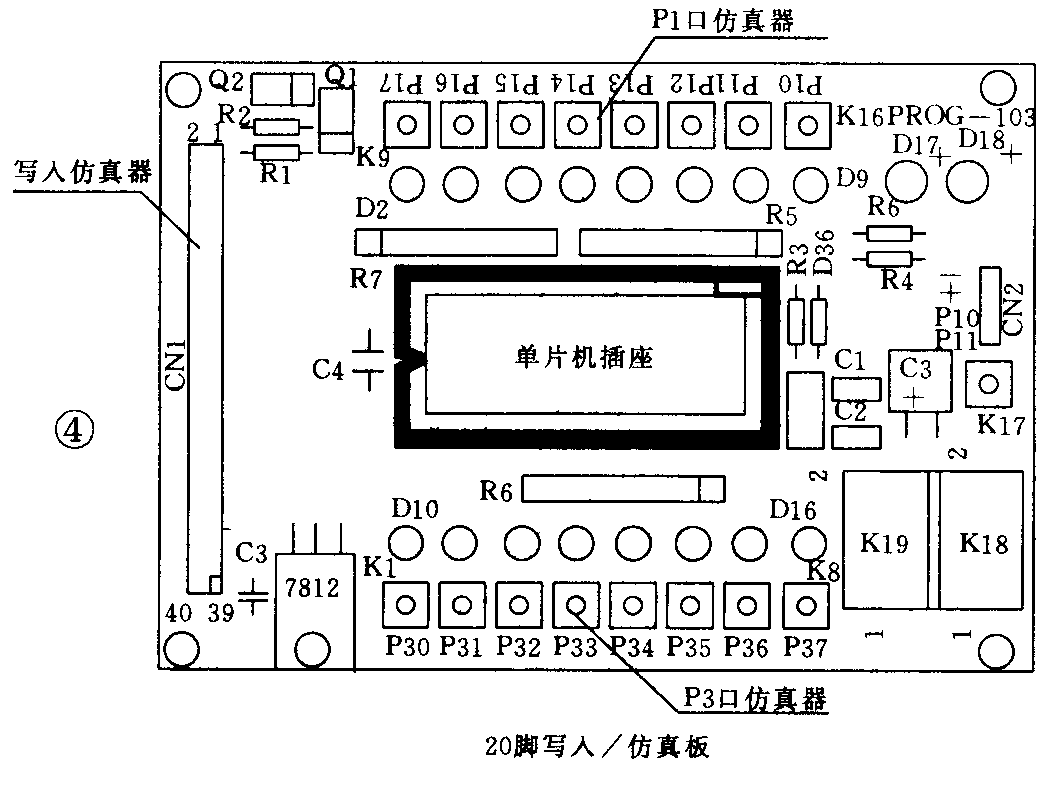

另一个是20脚单片机写入／仿真板，该板可对89C1051、89C2051进行程序写入和仿真（见图4）。
仿真板上的按钮用于各端子输入信号的仿真，LED发光二极管用于显示各端子的输出状态。此外，还可设定慢步运行状态，使单片机一步一步地慢运行，使用者可以很清楚地看到每一步的工作情况。
采用PROG－100编程／仿真器，可以使初学者在3～5天内即可掌握单片机的硬件知识和编程方法。 (柏青)
